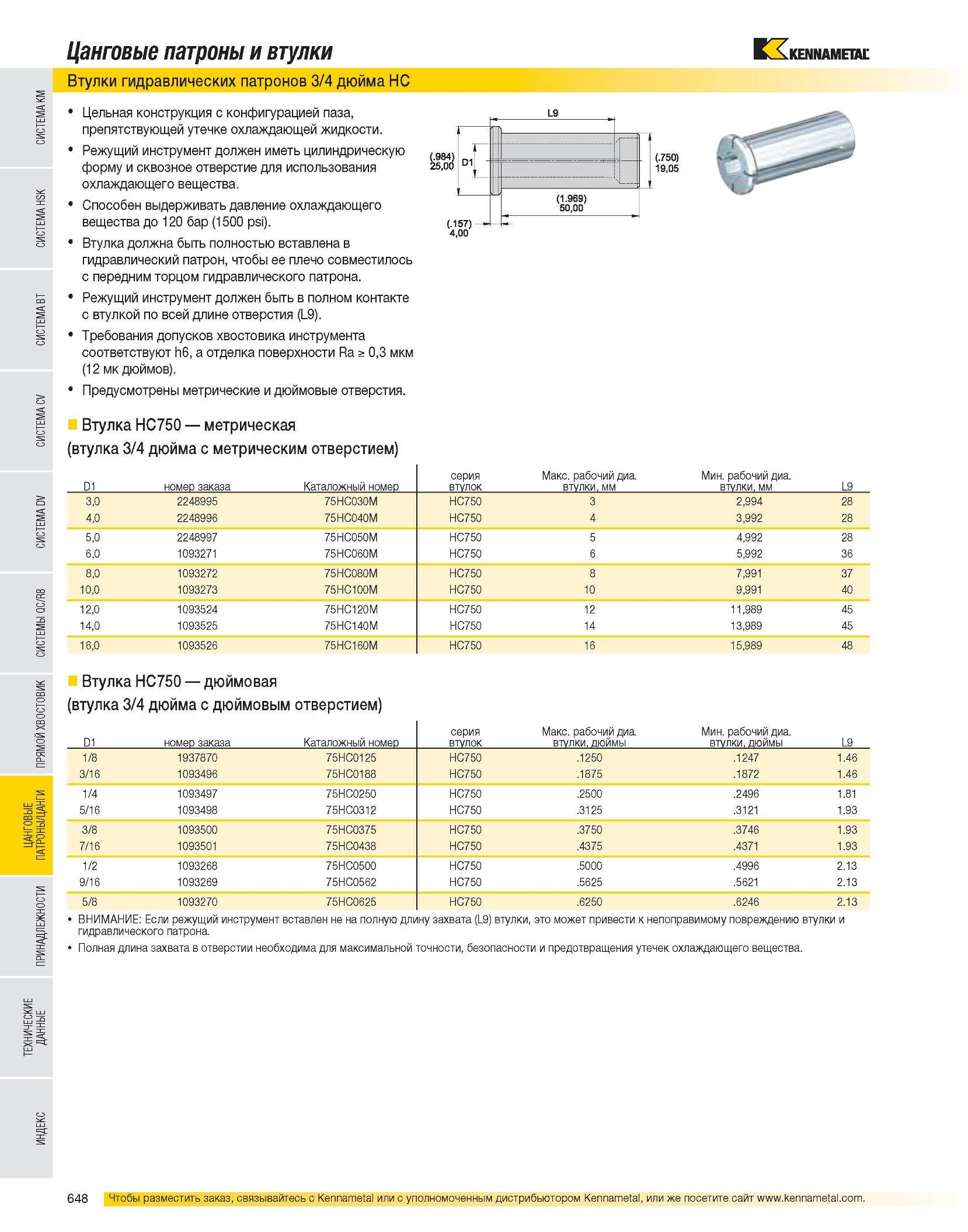

Цанговые патроны и втулки Втулки гидравлических патронов 3/4 дюйма HC Цельная конструкция с конфигурацией паза, препятствующей утечке охлаждающей жидкости. Режущий инструмент должен иметь цилиндрическую форму и сквозное отверстие для использования охлаждающего вещества. Способен выдерживать давление охлаждающего вещества до 120 бар (1500 psi). Втулка должна быть полностью вставлена в гидравлический патрон, чтобы ее плечо совместилось с передним торцом гидравлического патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические и дюймовые отверстия. Втулка HC750 метрическая (втулка 3/4 дюйма с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 3,0 2248995 75HC030M HC750 3 2,994 28 4,0 2248996 75HC040M HC750 4 3,992 28 5,0 2248997 75HC050M HC750 5 4,992 28 6,0 1093271 75HC060M HC750 6 5,992 36 8,0 1093272 75HC080M HC750 8 7,991 37 10,0 1093273 75HC100M HC750 10 9,991 40 12,0 1093524 75HC120M HC750 12 11,989 45 14,0 1093525 75HC140M HC750 14 13,989 45 16,0 1093526 75HC160M HC750 16 15,989 48 Втулка HC750 дюймовая (втулка 3/4 дюйма с дюймовым отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, дюймы Мин. рабочий диа. втулки, дюймы L9 1/8 1937870 75HC0125 HC750 .1250 .1247 1.46 3/16 1093496 75HC0188 HC750 .1875 .1872 1.46 1/4 1093497 75HC0250 HC750 .2500 .2496 1.81 5/16 1093498 75HC0312 HC750 .3125 .3121 1.93 3/8 1093500 75HC0375 HC750 .3750 .3746 1.93 7/16 1093501 75HC0438 HC750 .4375 .4371 1.93 1/2 1093268 75HC0500 HC750 .5000 .4996 2.13 9/16 1093269 75HC0562 HC750 .5625 .5621 2.13 5/8 1093270 75HC0625 HC750 .6250 .6246 2.13 ВНИМАНИЕ: Если режущий инструмент вставлен не на полную длину захвата (L9) втулки, это может привести к непоправимому повреждению втулки и гидравлического патрона. Полная длина захвата в отверстии необходима для максимальной точности, безопасности и предотвращения утечек охлаждающего вещества.
