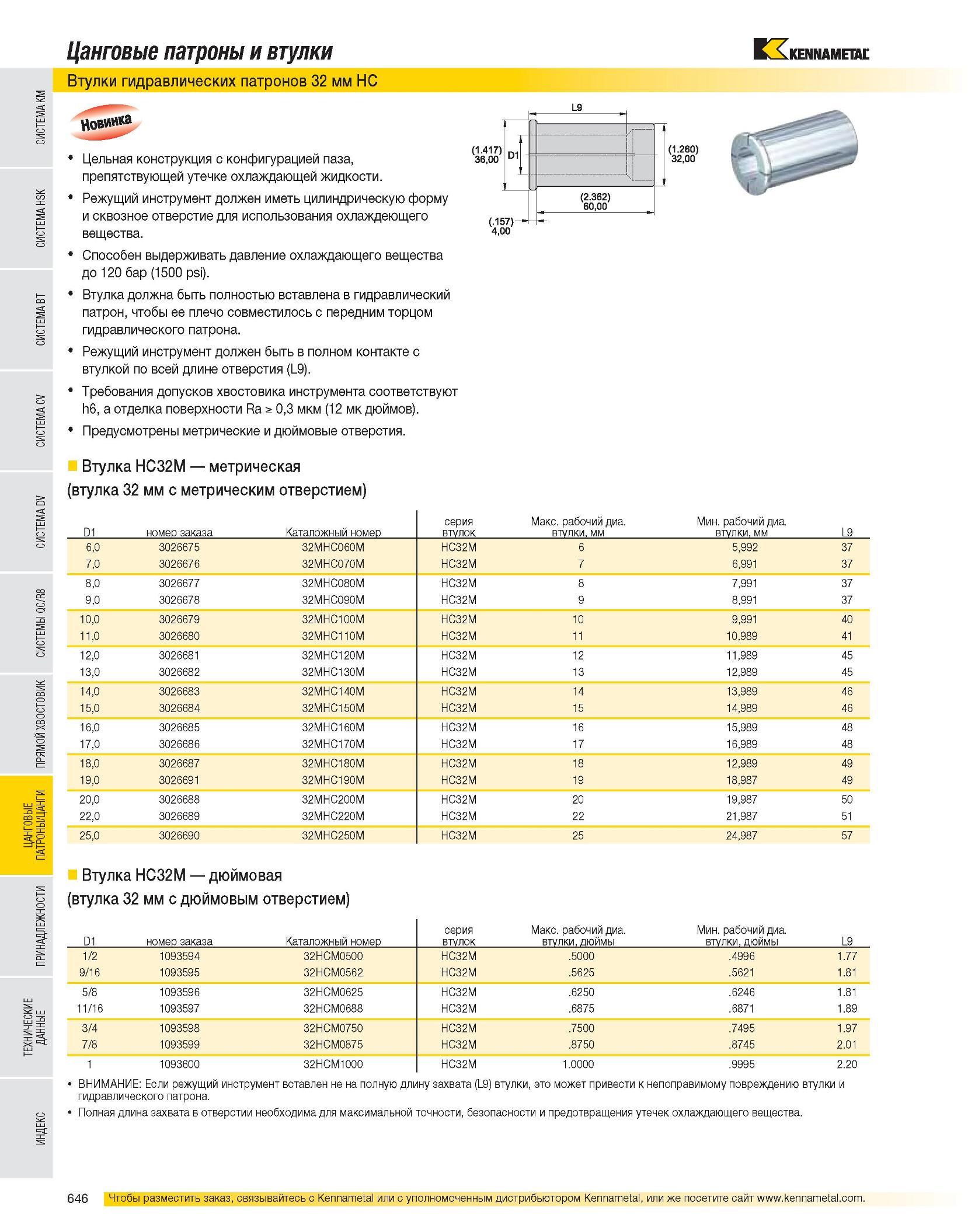

Цанговые патроны и втулки Втулки гидравлических патронов 32 мм HC Цельная конструкция с конфигурацией паза, препятствующей утечке охлаждающей жидкости. Режущий инструмент должен иметь цилиндрическую форму и сквозное отверстие для использования охлаждеющего вещества. Способен выдерживать давление охлаждающего вещества до 120 бар (1500 psi). Втулка должна быть полностью вставлена в гидравлический патрон, чтобы ее плечо совместилось с передним торцом гидравлического патрона. Режущий инструмент должен быть в полном контакте с втулкой по всей длине отверстия (L9). Требования допусков хвостовика инструмента соответствуют h6, а отделка поверхности Ra > 0,3 мкм (12 мк дюймов). Предусмотрены метрические и дюймовые отверстия. Втулка HC32M метрическая (втулка 32 мм с метрическим отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, мм Мин. рабочий диа. втулки, мм L9 6,0 3026675 32MHC060M HC32M 6 5,992 37 7,0 3026676 32MHC070M HC32M 7 6,991 37 8,0 3026677 32MHC080M HC32M 8 7,991 37 9,0 3026678 32MHC090M HC32M 9 8,991 37 10,0 3026679 32MHC100M HC32M 10 9,991 40 11,0 3026680 32MHC110M HC32M 11 10,989 41 12,0 3026681 32MHC120M HC32M 12 11,989 45 13,0 3026682 32MHC130M HC32M 13 12,989 45 14,0 3026683 32MHC140M HC32M 14 13,989 46 15,0 3026684 32MHC150M HC32M 15 14,989 46 16,0 3026685 32MHC160M HC32M 16 15,989 48 17,0 3026686 32MHC170M HC32M 17 16,989 48 18,0 3026687 32MHC180M HC32M 18 12,989 49 19,0 3026691 32MHC190M HC32M 19 18,987 49 20,0 3026688 32MHC200M HC32M 20 19,987 50 22,0 3026689 32MHC220M HC32M 22 21,987 51 25,0 3026690 32MHC250M HC32M 25 24,987 57 Втулка HC32M дюймовая (втулка 32 мм с дюймовым отверстием) D1 номер заказа Каталожный номер серия втулок Макс. рабочий диа. втулки, дюймы Мин. рабочий диа. втулки, дюймы L9 1/2 1093594 32HCM0500 HC32M .5000 .4996 1.77 9/16 1093595 32HCM0562 HC32M .5625 .5621 1.81 5/8 1093596 32HCM0625 HC32M .6250 .6246 1.81 11/16 1093597 32HCM0688 HC32M .6875 .6871 1.89 3/4 1093598 32HCM0750 HC32M .7500 .7495 1.97 7/8 1093599 32HCM0875 HC32M .8750 .8745 2.01 1 1093600 32HCM1000 HC32M 1.0000 .9995 2.20 ВНИМАНИЕ: Если режущий инструмент вставлен не на полную длину захвата (L9) втулки, это может привести к непоправимому повреждению втулки и гидравлического патрона. Полная длина захвата в отверстии необходима для максимальной точности, безопасности и предотвращения утечек охлаждающего вещества.
