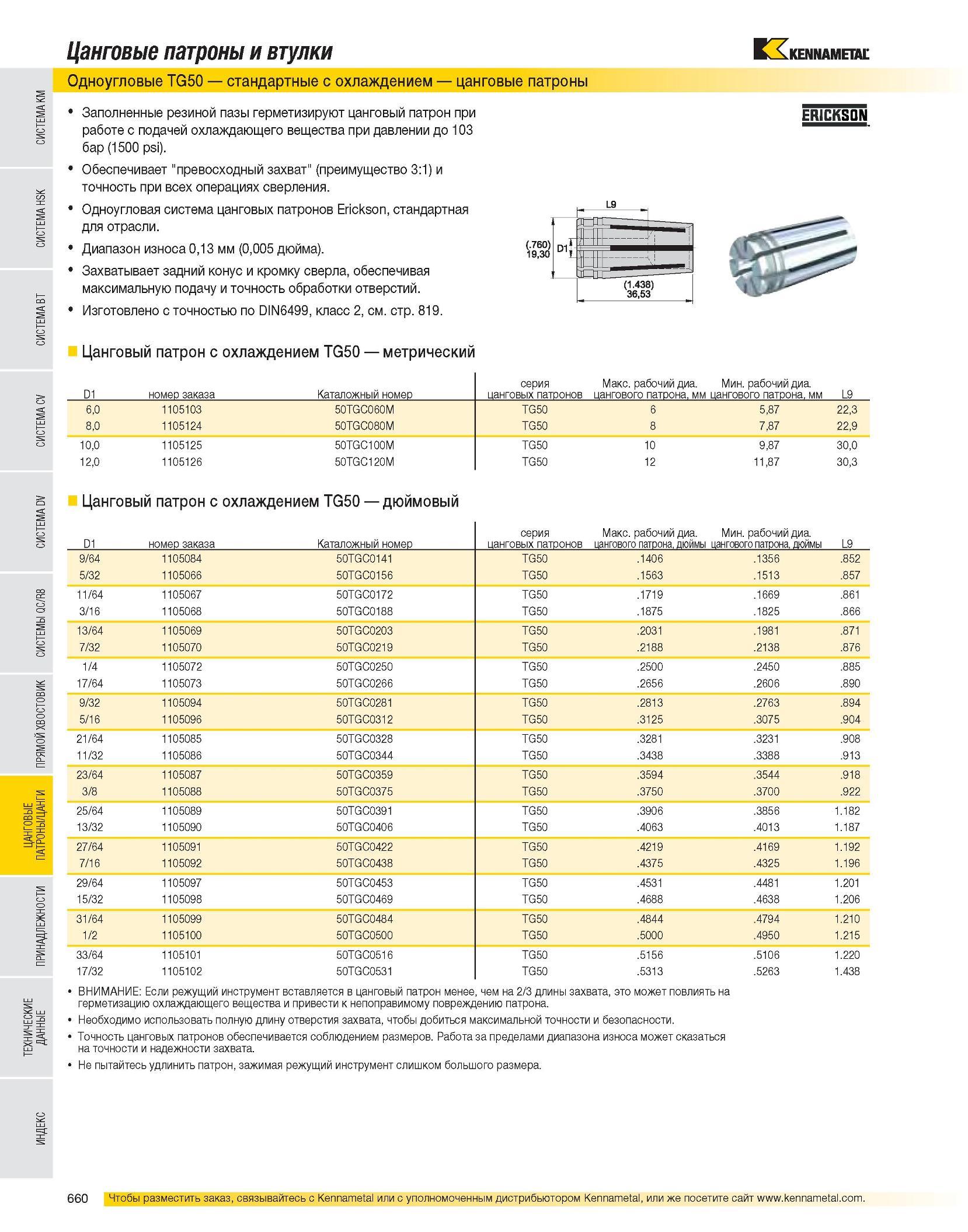

Цанговые патроны и втулки Одноугловые TG50 стандартные с охлаждением цанговые патроны Заполненные резиной пазы герметизируют цанговый патрон при работе с подачей охлаждающего вещества при давлении до 103 бар (1500 psi). Обеспечивает "превосходный захват" (преимущество 3:1) и точность при всех операциях сверления. Одноугловая система цанговых патронов Erickson, стандартная для отрасли. Диапазон износа 0,13 мм (0,005 дюйма). Захватывает задний конус и кромку сверла, обеспечивая максимальную подачу и точность обработки отверстий. Изготовлено с точностью по DIN6499, класс 2, см. стр. 819. ERICKSON Цанговый патрон с охлаждением TG50 метрический D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. Мин. рабочий диа. цангового патрона, мм цангового патрона, мм L9 6,0 1105103 50TGC060M TG50 6 5,87 22,3 8,0 1105124 50TGC080M TG50 8 7,87 22,9 10,0 1105125 50TGC100M TG50 10 9,87 30,0 12,0 1105126 50TGC120M TG50 12 11,87 30,3 Цанговый патрон с охлаждением TG50 дюймовый D1 номер заказа Каталожный номер серия цанговых патронов Макс. рабочий диа. цангового патрона, дюймы Мин. рабочий диа. цангового патрона, дюймы L9 9/64 1105084 50TGC0141 TG50 .1406 .1356 .852 5/32 1105066 50TGC0156 TG50 .1563 .1513 .857 11/64 1105067 50TGC0172 TG50 .1719 .1669 .861 3/16 1105068 50TGC0188 TG50 .1875 .1825 .866 13/64 1105069 50TGC0203 TG50 .2031 .1981 .871 7/32 1105070 50TGC0219 TG50 .2188 .2138 .876 1/4 1105072 50TGC0250 TG50 .2500 .2450 .885 17/64 1105073 50TGC0266 TG50 .2656 .2606 .890 9/32 1105094 50TGC0281 TG50 .2813 .2763 .894 5/16 1105096 50TGC0312 TG50 .3125 .3075 .904 21/64 1105085 50TGC0328 TG50 .3281 .3231 .908 11/32 1105086 50TGC0344 TG50 .3438 .3388 .913 23/64 1105087 50TGC0359 TG50 .3594 .3544 .918 3/8 1105088 50TGC0375 TG50 .3750 .3700 .922 25/64 1105089 50TGC0391 TG50 .3906 .3856 1.182 13/32 1105090 50TGC0406 TG50 .4063 .4013 1.187 27/64 1105091 50TGC0422 TG50 .4219 .4169 1.192 7/16 1105092 50TGC0438 TG50 .4375 .4325 1.196 29/64 1105097 50TGC0453 TG50 .4531 .4481 1.201 15/32 1105098 50TGC0469 TG50 .4688 .4638 1.206 31/64 1105099 50TGC0484 TG50 .4844 .4794 1.210 1/2 1105100 50TGC0500 TG50 .5000 .4950 1.215 33/64 1105101 50TGC0516 TG50 .5156 .5106 1.220 17/32 1105102 50TGC0531 TG50 .5313 .5263 1.438 ВНИМАНИЕ: Если режущий инструмент вставляется в цанговый патрон менее, чем на 2/3 длины захвата, это может повлиять на герметизацию охлаждающего вещества и привести к непоправимому повреждению патрона. Необходимо использовать полную длину отверстия захвата, чтобы добиться максимальной точности и безопасности. Точность цанговых патронов обеспечивается соблюдением размеров. Работа за пределами диапазона износа может сказаться на точности и надежности захвата. Не пытайтесь удлинить патрон, зажимая режущий инструмент слишком большого размера.
