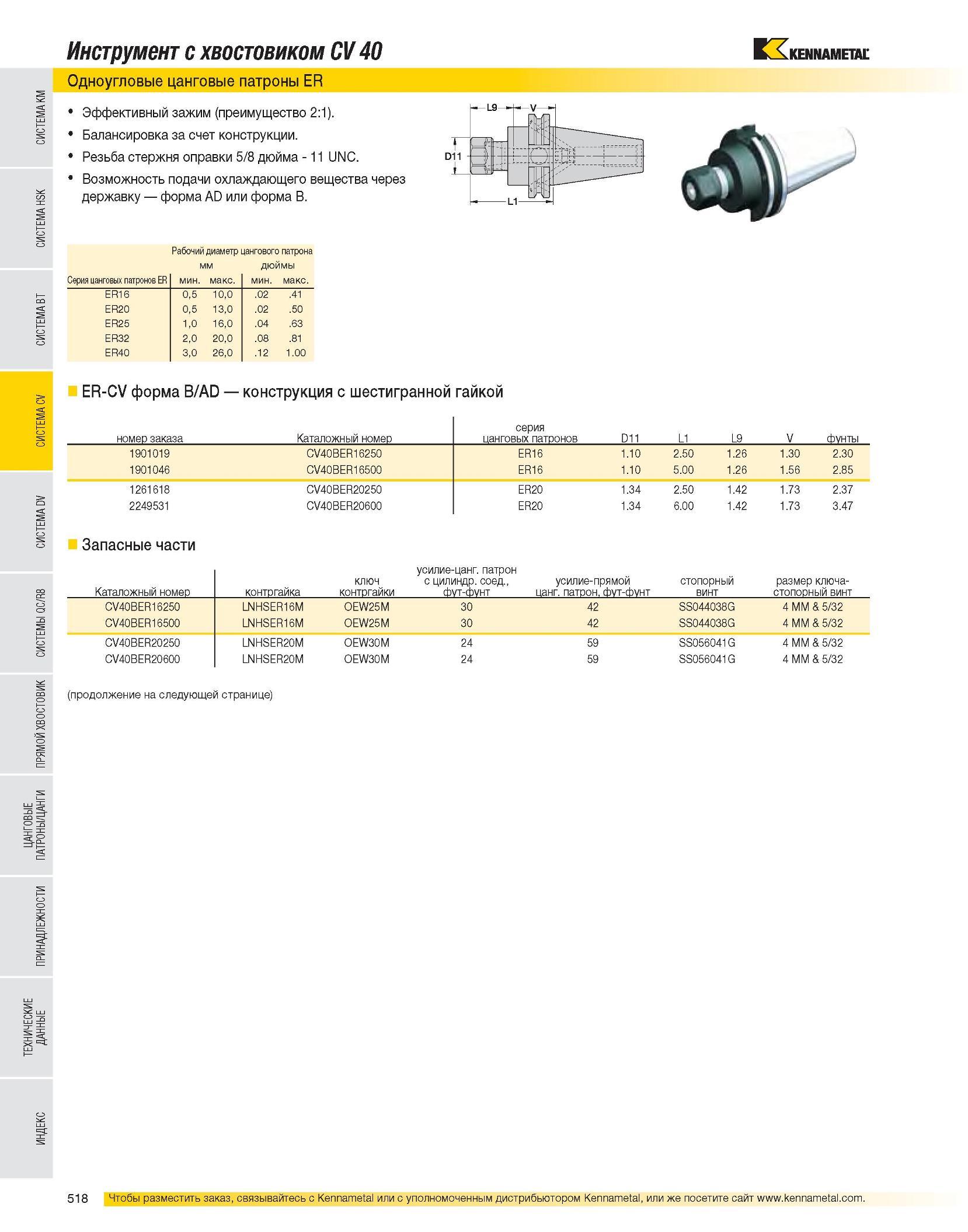

Инструмент с хвостовиком CV 40 Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Балансировка за счет конструкции. Резьба стержня оправки 5/8 дюйма - 11 UNC. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин макс. мин. макс. ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 ER-CV форма B/AD конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты 1901019 CV40BER16250 ER16 1.10 2.50 1.26 1.30 2.30 1901046 CV40BER16500 ER16 1.10 5.00 1.26 1.56 2.85 1261618 CV40BER20250 ER20 1.34 2.50 1.42 1.73 2.37 2249531 CV40BER20600 ER20 1.34 6.00 1.42 1.73 3.47 Запасные части Каталожный номер контргайка ключ контргайки усилие-цанг. патрон с цилиндр. соед., фут-фунт усилие-прямой цанг. патрон, фут-фунт стопорный винт размер ключа-стопорный винт CV40BER16250 LNHSER16M OEW25M 30 42 SS044038G 4 MM & 5/32 CV40BER16500 LNHSER16M OEW25M 30 42 SS044038G 4 MM & 5/32 CV40BER20250 LNHSER20M OEW30M 24 59 SS056041G 4 MM & 5/32 CV40BER20600 LNHSER20M OEW30M 24 59 SS056041G 4 MM & 5/32 (продолжение на следующей странице)
