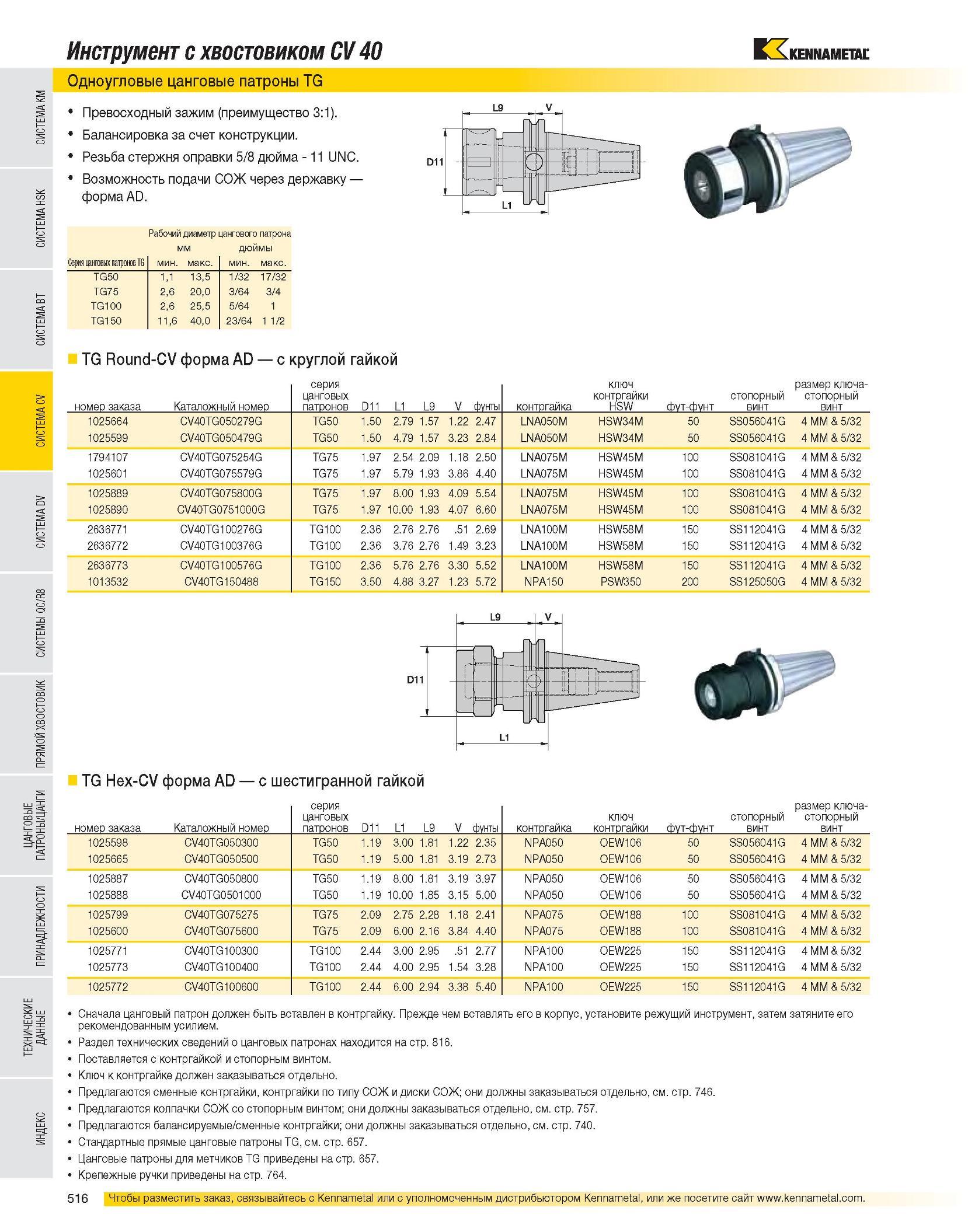

Инструмент с хвостовиком CV 40 Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Резьба стержня оправки 5/8 дюйма - 11 UNC. Возможность подачи СОЖ через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG50 1,1 13,5 1/32 17/32 TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG150 11,6 40,0 23/64 1 1/2 TG Round-CV форма AD с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки HSW фут-фунт стопорный винт размер ключа-стопорный винт 1025664 CV40TG050279G TG50 1.50 2.79 1.57 1.22 2.47 LNA050M HSW34M 50 SS056041G 4 MM & 5/32 1025599 CV40TG050479G TG50 1.50 4.79 1.57 3.23 2.84 LNA050M HSW34M 50 SS056041G 4 MM & 5/32 1794107 CV40TG075254G TG75 1.97 2.54 2.09 1.18 2.50 LNA075M HSW45M 100 SS081041G 4 MM & 5/32 1025601 CV40TG075579G TG75 1.97 5.79 1.93 3.86 4.40 LNA075M HSW45M 100 SS081041G 4 MM & 5/32 1025889 CV40TG075800G TG75 1.97 8.00 1.93 4.09 5.54 LNA075M HSW45M 100 SS081041G 4 MM & 5/32 1025890 CV40TG0751000G TG75 1.97 10.00 1.93 4.07 6.60 LNA075M HSW45M 100 SS081041G 4 MM & 5/32 2636771 CV40TG100276G TG100 2.36 2.76 2.76 .51 2.69 LNA100M HSW58M 150 SS112041G 4 MM & 5/32 2636772 CV40TG100376G TG100 2.36 3.76 2.76 1.49 3.23 LNA100M HSW58M 150 SS112041G 4 MM & 5/32 2636773 CV40TG100576G TG100 2.36 5.76 2.76 3.30 5.52 LNA100M HSW58M 150 SS112041G 4 MM & 5/32 1013532 CV40TG150488 TG150 3.50 4.88 3.27 1.23 5.72 NPA150 PSW350 200 SS125050G 4 MM & 5/32 TG Hex-CV форма AD с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки фут-фунт стопорный винт размер ключа-стопорный винт 1025598 CV40TG050300 TG50 1.19 3.00 1.81 1.22 2.35 NPA050 0EW106 50 SS056041G 4 MM & 5/32 1025665 CV40TG050500 TG50 1.19 5.00 1.81 3.19 2.73 NPA050 0EW106 50 SS056041G 4 MM & 5/32 1025887 CV40TG050800 TG50 1.19 8.00 1.81 3.19 3.97 NPA050 0EW106 50 SS056041G 4 MM & 5/32 1025888 CV40TG0501000 TG50 1.19 10.00 1.85 3.15 5.00 NPA050 0EW106 50 SS056041G 4 MM & 5/32 1025799 CV40TG075275 TG75 2.09 2.75 2.28 1.18 2.41 NPA075 0EW188 100 SS081041G 4 MM & 5/32 1025600 CV40TG075600 TG75 2.09 6.00 2.16 3.84 4.40 NPA075 0EW188 100 SS081041G 4 MM & 5/32 1025771 CV40TG100300 TG100 2.44 3.00 2.95 .51 2.77 NPA100 0EW225 150 SS112041G 4 MM & 5/32 1025773 CV40TG100400 TG100 2.44 4.00 2.95 1.54 3.28 NPA100 0EW225 150 SS112041G 4 MM & 5/32 1025772 CV40TG100600 TG100 2.44 6.00 2.94 3.38 5.40 NPA100 0EW225 150 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Крепежные ручки приведены на стр. 764.
