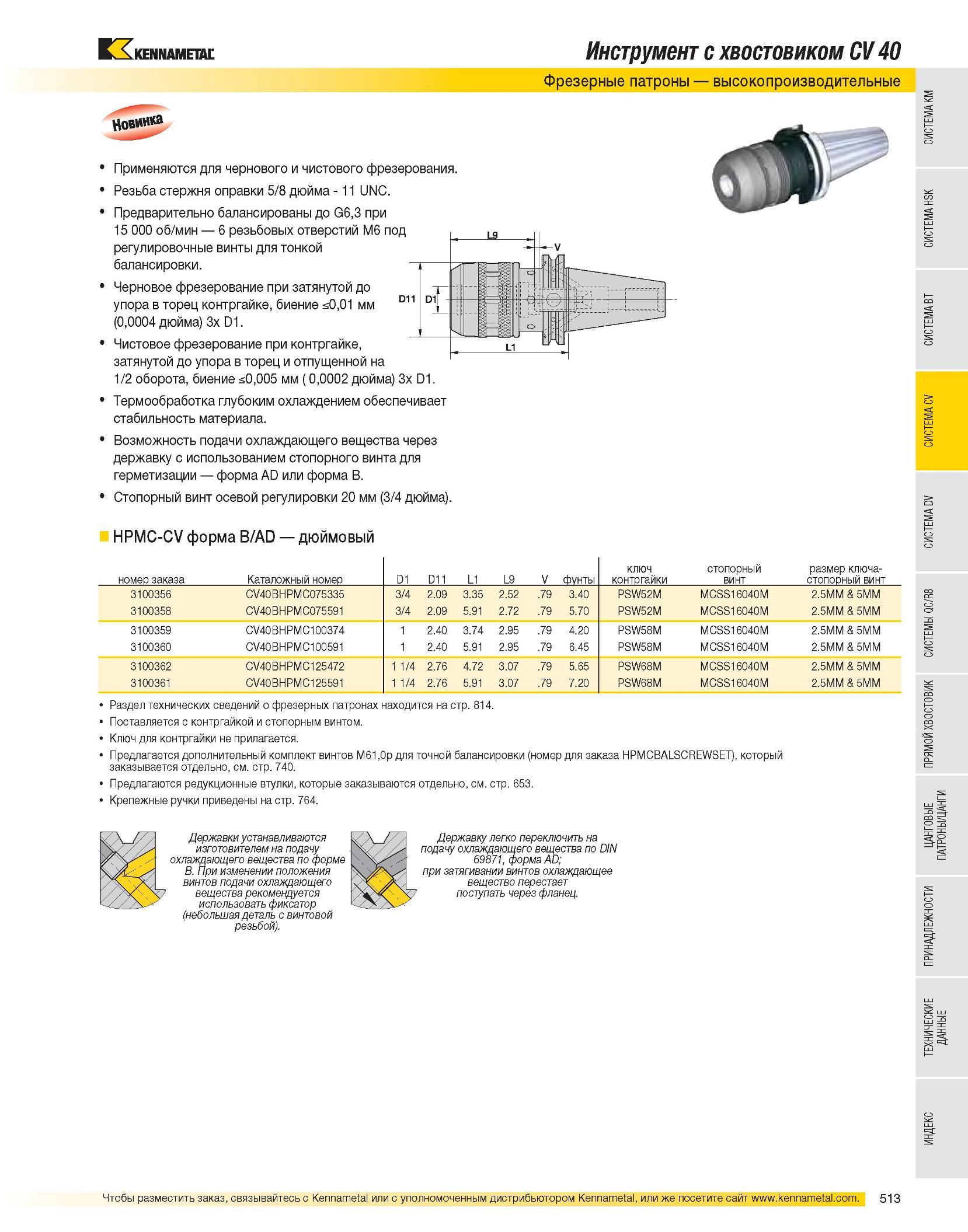

Инструмент с хвостовиком CV 40 Фрезерные патроны высокопроизводительные Применяются для чернового и чистового фрезерования Резьба стержня оправки 5/8 дюйма - 11 UNC. Предварительно балансированы до G6,3 при 15 000 об/мин 6 резьбовых отверстий M6 под регулировочные винты для тонкой балансировки. Черновое фрезерование при затянутой до упора в торец контргайке, биение <0,01 мм (0,0004 дюйма) 3x D1. Чистовое фрезерование при контргайке, затянутой до упора в торец и отпущенной на 1/2 оборота, биение <0,005 мм ( 0,0002 дюйма) 3x D1. Термообработка глубоким охлаждением обеспечивает стабильность материала. Возможность подачи охлаждающего вещества через державку с использованием стопорного винта для герметизации форма AD или форма B. Стопорный винт осевой регулировки 20 мм (3/4 дюйма). HPMC-CV форма B/AD дюймовый номер заказа Каталожный номер D1 D11 L1 L9 V фунты ключ контргайки стопорный винт размер ключа-стопорный винт 3100356 CV40BHPMC075335 3/4 2.09 3.35 2.52 .79 3.40 PSW52M MCSS16040M 2.5MM & 5MM 3100358 CV40BHPMC075591 3/4 2.09 5.91 2.72 .79 5.70 PSW52M MCSS16040M 2.5MM & 5MM 3100359 CV40BHPMC100374 1 2.40 3.74 2.95 .79 4.20 PSW58M MCSS16040M 2.5MM & 5MM 3100360 CV40BHPMC100591 1 2.40 5.91 2.95 .79 6.45 PSW58M MCSS16040M 2.5MM & 5MM 3100362 CV40BHPMC125472 1 1/4 2.76 4.72 3.07 .79 5.65 PSW68M MCSS16040M 2.5MM & 5MM 3100361 CV40BHPMC125591 1 1/4 2.76 5.91 3.07 .79 7.20 PSW68M MCSS16040M 2.5MM & 5MM Раздел технических сведений о фрезерных патронах находится на стр. 814. Поставляется с контргайкой и стопорным винтом. Ключ для контргайки не прилагается. Предлагается дополнительный комплект винтов M61,0p для точной балансировки (номер для заказа HPMCBALSCREWSET), который заказывается отдельно, см. стр. 740. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 653. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
