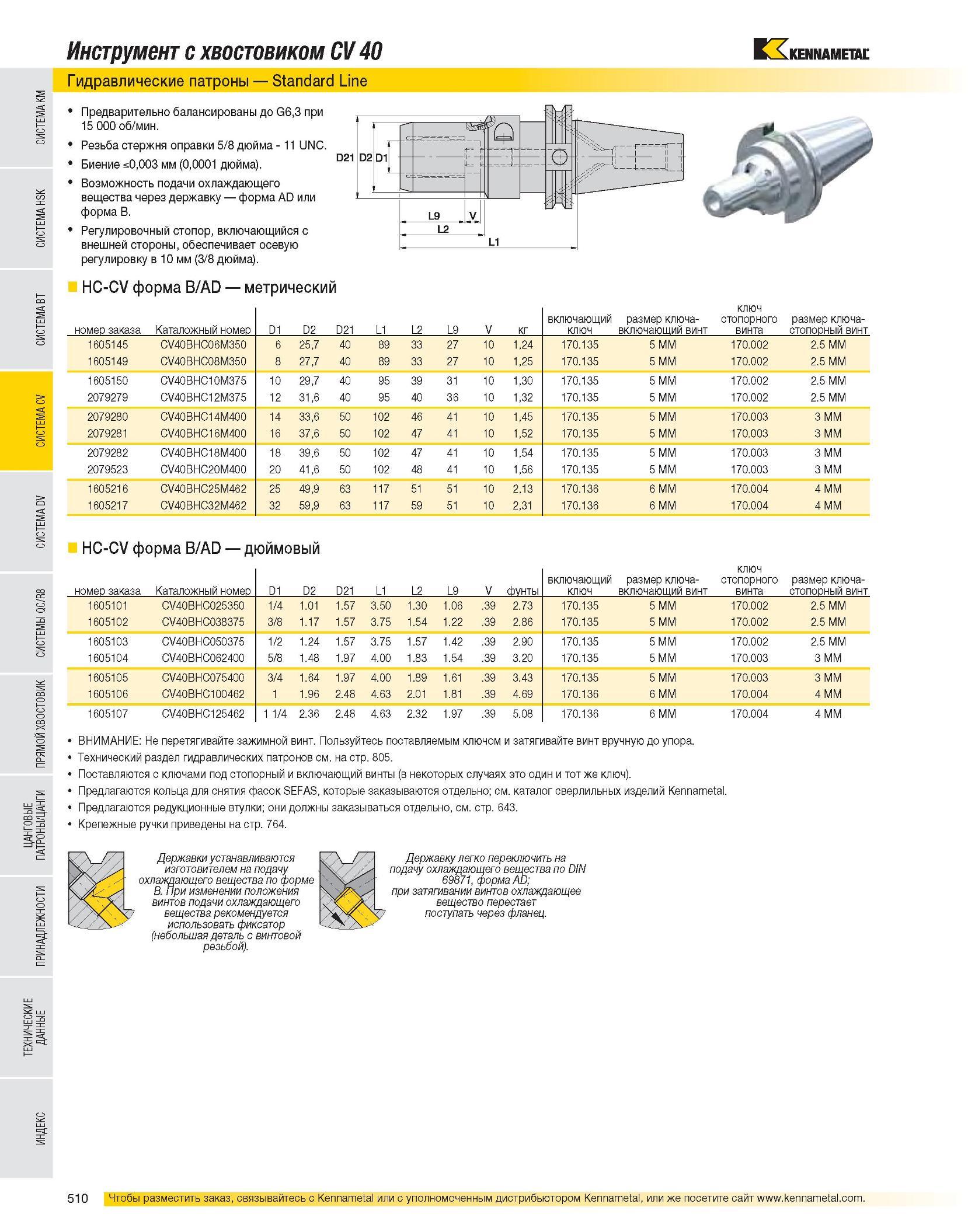

Инструмент с хвостовиком CV 40 Гидравлические патроны Standard Line Предварительно балансированы до G6,3 при 15 000 об/мин. Резьба стержня оправки 5/8 дюйма - 11 UNC. Биение ,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-CV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1605145 CV40BHC06M350 6 25,7 40 89 33 27 10 1,24 170.135 5 MM 170.002 2.5 MM 1605149 CV40BHC08M350 8 27,7 40 89 33 27 10 1,25 170.135 5 MM 170.002 2.5 MM 1605150 CV40BHC10M375 10 29,7 40 95 39 31 10 1,30 170.135 5 MM 170.002 2.5 MM 2079279 CV40BHC12M375 12 31,6 40 95 40 36 10 1,32 170.135 5 MM 170.002 2.5 MM 2079280 CV40BHC14M400 14 33,6 50 102 46 41 10 1,45 170.135 5 MM 170.003 3 MM 2079281 CV40BHC16M400 16 37,6 50 102 47 41 10 1,52 170.135 5 MM 170.003 3 MM 2079282 CV40BHC18M400 18 39,6 50 102 47 41 10 1,54 170.135 5 MM 170.003 3 MM 2079523 CV40BHC20M400 20 41,6 50 102 48 41 10 1,56 170.135 5 MM 170.003 3 MM 1605216 CV40BHC25M462 25 49,9 63 117 51 51 10 2,13 170.136 6 MM 170.004 4 MM 1605217 CV40BHC32M462 32 59,9 63 117 59 51 10 2,31 170.136 6 MM 170.004 4 MM HC-CV форма B/AD дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1605101 CV40BHC025350 1/4 1.01 1.57 3.50 1.30 1.06 .39 2.73 170.135 5 MM 170.002 2.5 MM 1605102 CV40BHC038375 3/8 1.17 1.57 3.75 1.54 1.22 .39 2.86 170.135 5 MM 170.002 2.5 MM 1605103 CV40BHC050375 1/2 1.24 1.57 3.75 1.57 1.42 .39 2.90 170.135 5 MM 170.002 2.5 MM 1605104 CV40BHC062400 5/8 1.48 1.97 4.00 1.83 1.54 .39 3.20 170.135 5 MM 170.003 3 MM 1605105 CV40BHC075400 3/4 1.64 1.97 4.00 1.89 1.61 .39 3.43 170.135 5 MM 170.003 3 MM 1605106 CV40BHC100462 1 1.96 2.48 4.63 2.01 1.81 .39 4.69 170.136 6 MM 170.004 4 MM 1605107 CV40BHC125462 1 1/4 2.36 2.48 4.63 2.32 1.97 .39 5.08 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки; они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
