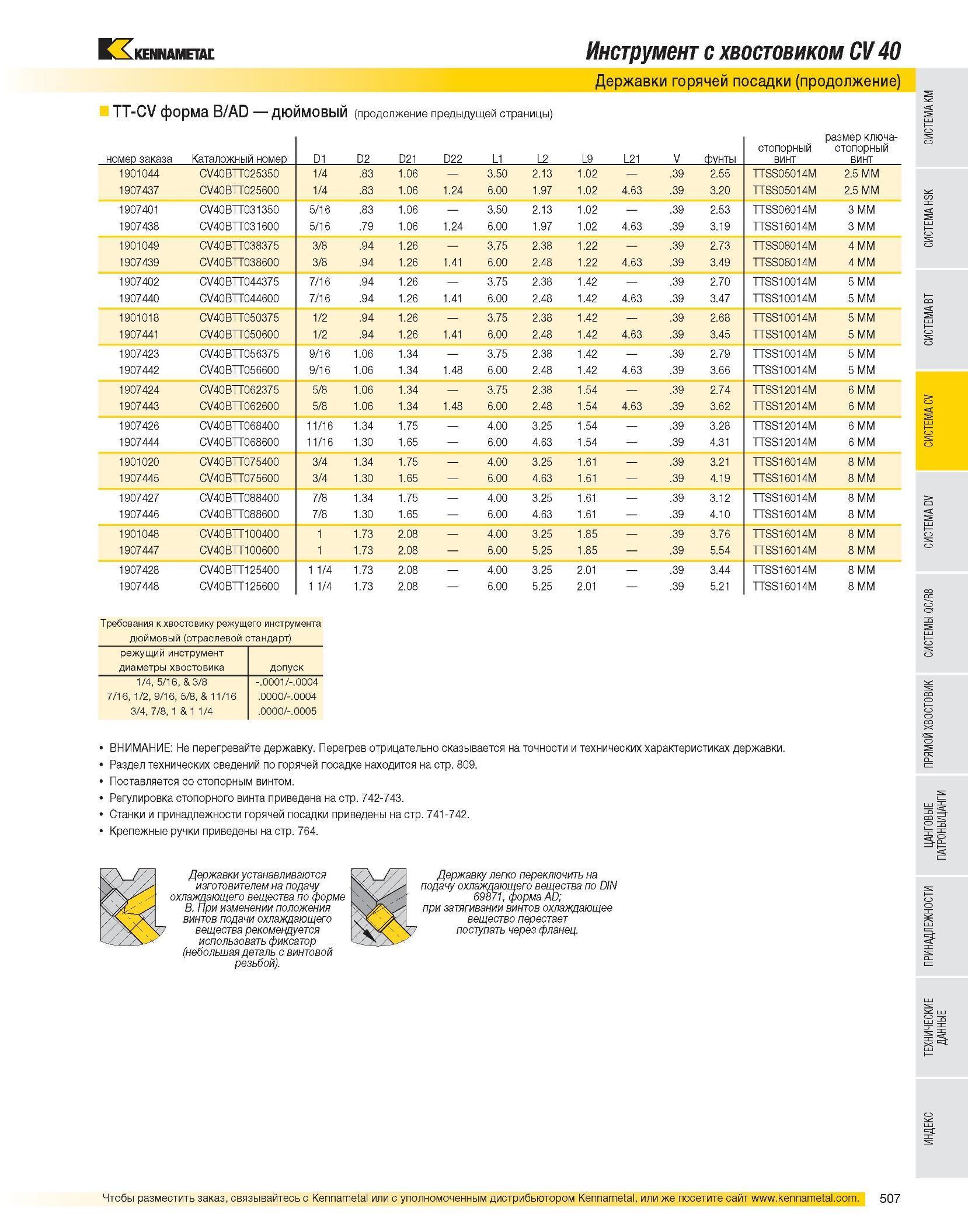

Инструмент с хвостовиком CV 40 Державки горячей посадки (продолжение) TT-CV форма B/AD дюймовый (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V фунты стопорный винт размер ключа-стопорный винт 1901044 CV40BTT025350 1/4 .83 1.06 3.50 2.13 1.02 .39 2.55 TTSS05014M 2.5 MM 1907437 CV40BTT025600 1/4 .83 1.06 1.24 6.00 1.97 1.02 4.63 .39 3.20 TTSS05014M 2.5 MM 1907401 CV40BTT031350 5/16 .83 1.06 3.50 2.13 1.02 .39 2.53 TTSS06014M 3 MM 1907438 CV40BTT031600 5/16 .79 1.06 1.24 6.00 1.97 1.02 4.63 .39 3.19 TTSS16014M 3 MM 1901049 CV40BTT038375 3/8 .94 1.26 3.75 2.38 1.22 .39 2.73 TTSS08014M 4 MM 1907439 CV40BTT038600 3/8 .94 1.26 1.41 6.00 2.48 1.22 4.63 .39 3.49 TTSS08014M 4 MM 1907402 CV40BTT044375 7/16 .94 1.26 3.75 2.38 1.42 .39 2.70 TTSS10014M 5 MM 1907440 CV40BTT044600 7/16 .94 1.26 1.41 6.00 2.48 1.42 4.63 .39 3.47 TTSS10014M 5 MM 1901018 CV40BTT050375 1/2 .94 1.26 3.75 2.38 1.42 .39 2.68 TTSS10014M 5 MM 1907441 CV40BTT050600 1/2 .94 1.26 1.41 6.00 2.48 1.42 4.63 .39 3.45 TTSS10014M 5 MM 1907423 CV40BTT056375 9/16 1.06 1.34 3.75 2.38 1.42 .39 2.79 TTSS10014M 5 MM 1907442 CV40BTT056600 9/16 1.06 1.34 1.48 6.00 2.48 1.42 4.63 .39 3.66 TTSS10014M 5 MM 1907424 CV40BTT062375 5/8 1.06 1.34 3.75 2.38 1.54 .39 2.74 TTSS12014M 6 MM 1907443 CV40BTT062600 5/8 1.06 1.34 1.48 6.00 2.48 1.54 4.63 .39 3.62 TTSS12014M 6 MM 1907426 CV40BTT068400 11/16 1.34 1.75 4.00 3.25 1.54 .39 3.28 TTSS12014M 6 MM 1907444 CV40BTT068600 11/16 1.30 1.65 6.00 4.63 1.54 .39 4.31 TTSS12014M 6 MM 1901020 CV40BTT075400 3/4 1.34 1.75 4.00 3.25 1.61 .39 3.21 TTSS16014M 8 MM 1907445 CV40BTT075600 3/4 1.30 1.65 6.00 4.63 1.61 .39 4.19 TTSS16014M 8 MM 1907427 CV40BTT088400 7/8 1.34 1.75 4.00 3.25 1.61 .39 3.12 TTSS16014M 8 MM 1907446 CV40BTT088600 7/8 1.30 1.65 6.00 4.63 1.61 .39 4.10 TTSS16014M 8 MM 1901048 CV40BTT100400 1 1.73 2.08 4.00 3.25 1.85 .39 3.76 TTSS16014M 8 MM 1907447 CV40BTT100600 1 1.73 2.08 6.00 5.25 1.85 .39 5.54 TTSS16014M 8 MM 1907428 CV40BTT125400 1 1/4 1.73 2.08 4.00 3.25 2.01 .39 3.44 TTSS16014M 8 MM 1907448 CV40BTT125600 1 1/4 1.73 2.08 6.00 5.25 2.01 .39 5.21 TTSS16014M 8 MM Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, & 1 1/4 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
