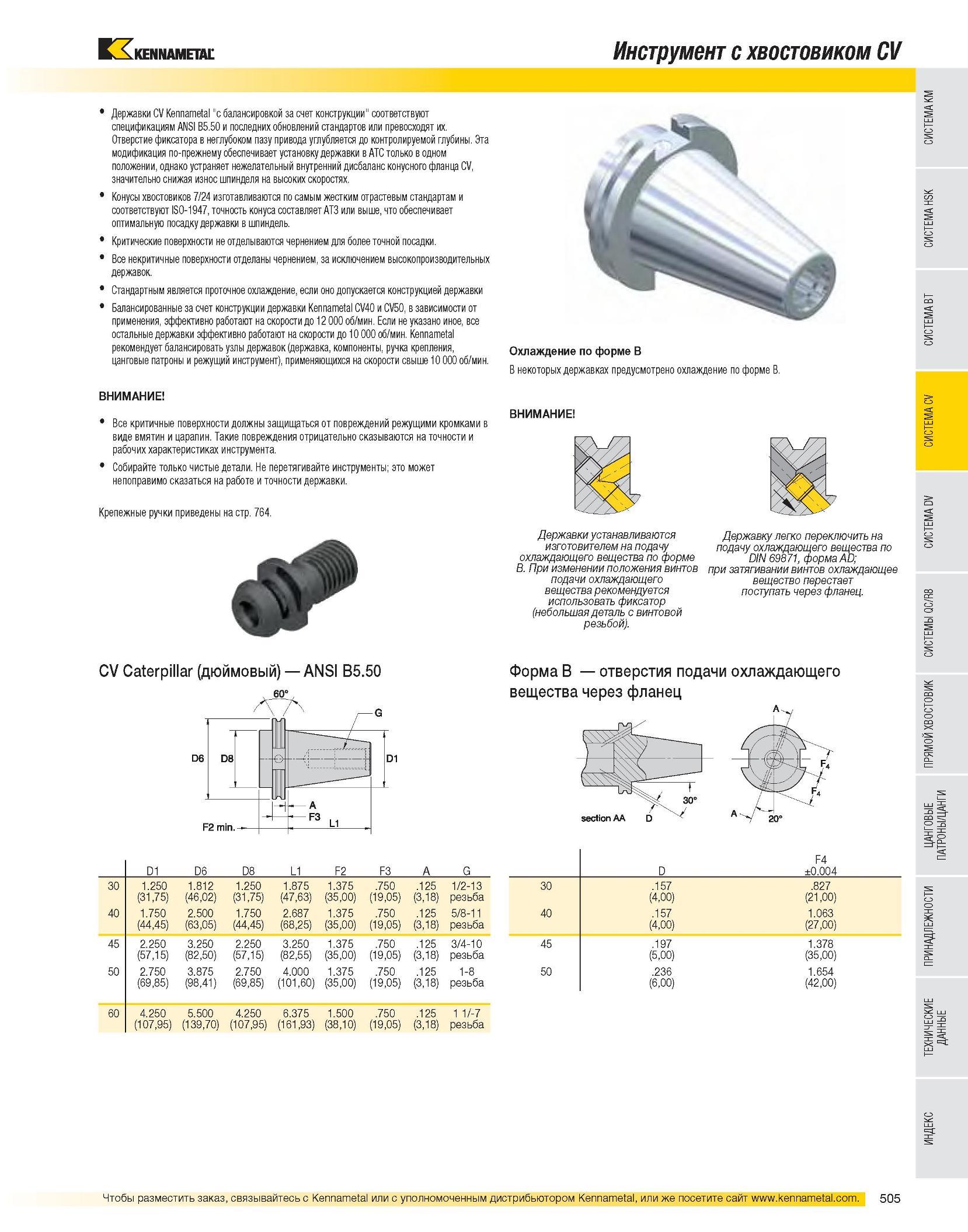

Инструмент с хвостовиком CV Державки CV Kennametal "с балансировкой за счет конструкции" соответствуют спецификациям ANSI B5.50 и последних обновлений стандартов или превосходят их. Отверстие фиксатора в неглубоком пазу привода углубляется до контролируемой глубины. Эта модификация по-прежнему обеспечивает установку державки в ATC только в одном положении, однако устраняет нежелательный внутренний дисбаланс конусного фланца CV, значительно снижая износ шпинделя на высоких скоростях. Конусы хвостовиков 7/24 изготавливаются по самым жестким отрастевым стандартам и соответствуют ISO-1947, точность конуса составляет AT3 или выше, что обеспечивает оптимальную посадку державки в шпиндель. Критические поверхности не отделываются чернением для более точной посадки. Все некритичные поверхности отделаны чернением, за исключением высокопроизводительных державок. Стандартным является проточное охлаждение, если оно допускается конструкцией державки Балансированные за счет конструкции державки Kennametal CV40 и CV50, в зависимости от применения, эффективно работают на скорости до 12 000 об/мин. Если не указано иное, все остальные державки эффективно работают на скорости до 10 000 об/мин. Kennametal рекомендует балансировать узлы державок (державка, компоненты, ручка крепления, цанговые патроны и режущий инструмент), применяющихся на скорости свыше 10 000 об/мин. ВНИМАНИЕ Все критичные поверхности должны защищаться от повреждений режущими кромками в виде вмятин и царапин. Такие повреждения отрицательно сказываются на точности и рабочих характеристиках инструмента. Собирайте только чистые детали. Не перетягивайте инструменты; это может непоправимо сказаться на работе и точности державки. Крепежные ручки приведены на стр. 764. Охлаждение по форме B В некоторых державках предусмотрено охлаждение по форме Е ВНИМАНИЕ Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. CV Caterpillar (дюймовый) ANSI B5.50 60° G Форма B отверстия подачи охлаждающего вещества через фланец D1 D6 D8 L1 F2 F3 A G 30 1.250 (31,75) 1.812 (46,02) 1.250 (31,75) 1.875 (47,63) 1.375 (35,00) .750 (19,05) .125 (3,18) 1/2-13 резьба 40 1.750 (44,45) 2.500 (63,05) 1.750 (44,45) 2.687 (68,25) 1.375 (35,00) .750 (19,05) .125 (3,18) 5/8-11 резьба 45 2.250 (57,15) 3.250 (82,50) 2.250 (57,15) 3.250 (82,55) 1.375 (35,00) .750 (19,05) .125 (3,18) 3/4-10 резьба 50 2.750 (69,85) 3.875 (98,41) 2.750 (69,85) 4.000 (101,60) 1.375 (35,00) .750 (19,05) .125 (3,18) 1-8 резьба 60 4.250 (107,95) 5.500 (139,70) 4.250 (107,95) 6.375 (161,93) 1.500 (38,10) .750 (19,05) .125 (3,18) 1 1/-7 резьба D F4 ±0.004 30 .157 .827 (4,00) (21,00) 40 .157 1.063 (4,00) (27,00) 45 .197 1.378 (5,00) (35,00) 50 .236 1.654 (6,00) (42,00)
