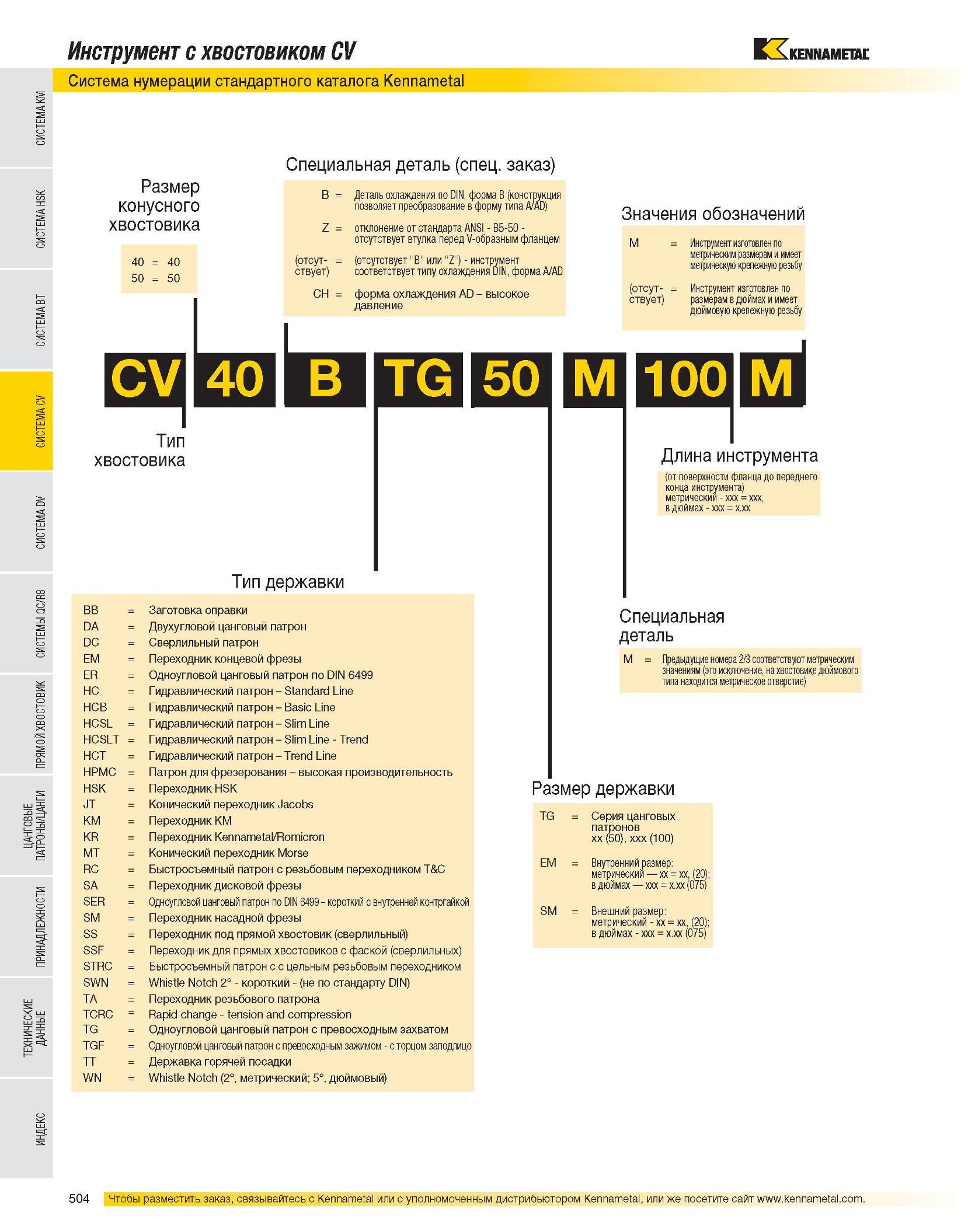

Инструмент с хвостовиком CV Система нумерации стандартного каталога Kennametal Специальная деталь (спец. заказ) Размер конусного хвостовика 40 40 50 50 B Деталь охлаждения по DIN, форма B (конструкция позволяет преобразование в форму типа A/AD) Z отклонение от стандарта ANSI - B5-50 -отсутствует втулка перед V-образным фланцем (отсут- (отсутствует "B" или "Z") - инструмент соответствует типу охлаждения DIN, форма A/AD ствует) CH форма охлаждения AD - высокое давление Значения обозначений M Инструмент изготовлен по метрическим размерам и имеет метрическую крепежную резьбу (отсутствует Инструмент изготовлен по ) размерам в дюймах и имеет дюймовую крепежную резьбу CV 40 B TG 50 M 100 Тип хвостовика Тип державки BB Заготовка оправки DA Двухугловой цанговый патрон DC Сверлильный патрон EM Переходник концевой фрезы ER Одноугловой цанговый патрон по DIN 6499 HC Гидравлический патрон - Standard Line HCB Гидравлический патрон - Basic Line HCSL Гидравлический патрон - Slim Line HCSLT Гидравлический патрон - Slim Line - Trend HCT Гидравлический патрон - Trend Line HPMC Патрон для фрезерования - высокая производительность HSK Переходник HSK JT Конический переходник Jacobs KM Переходник KM KR Переходник Kennametal/Romicron MT Конический переходник Morse RC Быстросъемный патрон с резьбовым переходником T&C SA Переходник дисковой фрезы SER Одноугловой цанговый патрон по DIN 6499 - короткий с внутренней контргайкой SM Переходник насадной фрезы SS Переходник под прямой хвостовик (сверлильный) SSF Переходник для прямых хвостовиков с фаской (сверлильных) STRC Быстросъемный патрон с с цельным резьбовым переходником SWN Whistle Notch 2° - короткий - (не по стандарту DIN) TA Переходник резьбового патрона TCRC Rapid change - tension and compression TG Одноугловой цанговый патрон с превосходным захватом TGF Одноугловой цанговый патрон с превосходным зажимом - с торцом заподлицо TT Державка горячей посадки WN Whistle Notch (2°, метрический; 5°, дюймовый) м Длина инструмента (от поверхности фланца до переднего конца инструмента) метрический - xxx xxx, в дюймах - xxx x.xx Специальная деталь M Предыдущие номера 2/3 соответствуют метрическим значениям (это исключение, на хвостовике дюймового типа находится метрическое отверстие) Размер державки TG Серия цанговых патронов xx (50), xxx (100) EM Внутренний размер: метрический xx xx, (20); в дюймах xxx x.xx (075) SM Внешний размер: метрический - xx xx, (20); в дюймах - xxx x.xx (075)
