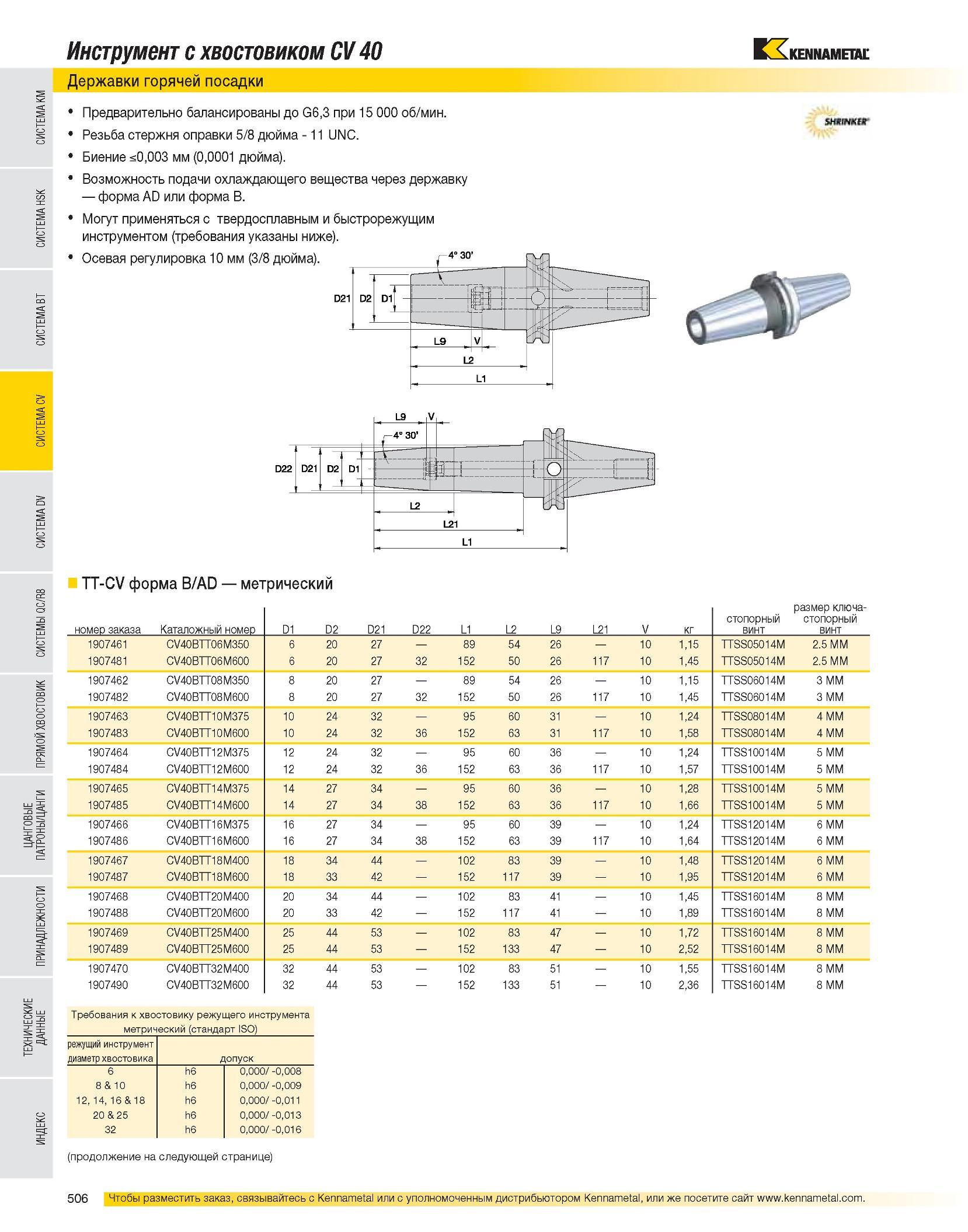

Инструмент с хвостовиком CV 40 Державки горячей посадки Предварительно балансированы до G6,3 при 15 000 об/мин. Резьба стержня оправки 5/8 дюйма - 11 UNC. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Могут применяться с твердосплавным и быстрорежущим инструментом (требования указаны ниже). Осевая регулировка 10 мм (3/8 дюйма). 4°30 TT-CV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг стопорный винт размер ключа-стопорный винт 1907461 CV40BTT06M350 6 20 27 89 54 26 10 1,15 TTSS05014M 2.5 MM 1907481 CV40BTT06M600 6 20 27 32 152 50 26 117 10 1,45 TTSS05014M 2.5 MM 1907462 CV40BTT08M350 8 20 27 89 54 26 10 1,15 TTSS06014M 3 MM 1907482 CV40BTT08M600 8 20 27 32 152 50 26 117 10 1,45 TTSS06014M 3 MM 1907463 CV40BTT10M375 10 24 32 95 60 31 10 1,24 TTSS08014M 4 MM 1907483 CV40BTT10M600 10 24 32 36 152 63 31 117 10 1,58 TTSS08014M 4 MM 1907464 CV40BTT12M375 12 24 32 95 60 36 10 1,24 TTSS10014M 5 MM 1907484 CV40BTT12M600 12 24 32 36 152 63 36 117 10 1,57 TTSS10014M 5 MM 1907465 CV40BTT14M375 14 27 34 95 60 36 10 1,28 TTSS10014M 5 MM 1907485 CV40BTT14M600 14 27 34 38 152 63 36 117 10 1,66 TTSS10014M 5 MM 1907466 CV40BTT16M375 16 27 34 95 60 39 10 1,24 TTSS12014M 6 MM 1907486 CV40BTT16M600 16 27 34 38 152 63 39 117 10 1,64 TTSS12014M 6 MM 1907467 CV40BTT18M400 18 34 44 102 83 39 10 1,48 TTSS12014M 6 MM 1907487 CV40BTT18M600 18 33 42 152 117 39 10 1,95 TTSS12014M 6 MM 1907468 CV40BTT20M400 20 34 44 102 83 41 10 1,45 TTSS16014M 8 MM 1907488 CV40BTT20M600 20 33 42 152 117 41 10 1,89 TTSS16014M 8 MM 1907469 CV40BTT25M400 25 44 53 102 83 47 10 1,72 TTSS16014M 8 MM 1907489 CV40BTT25M600 25 44 53 152 133 47 10 2,52 TTSS16014M 8 MM 1907470 CV40BTT32M400 32 44 53 102 83 51 10 1,55 TTSS16014M 8 MM 1907490 CV40BTT32M600 32 44 53 152 133 51 10 2,36 TTSS16014M 8 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32 h6 0,000/ -0,016 (продолжение на следующей странице)
