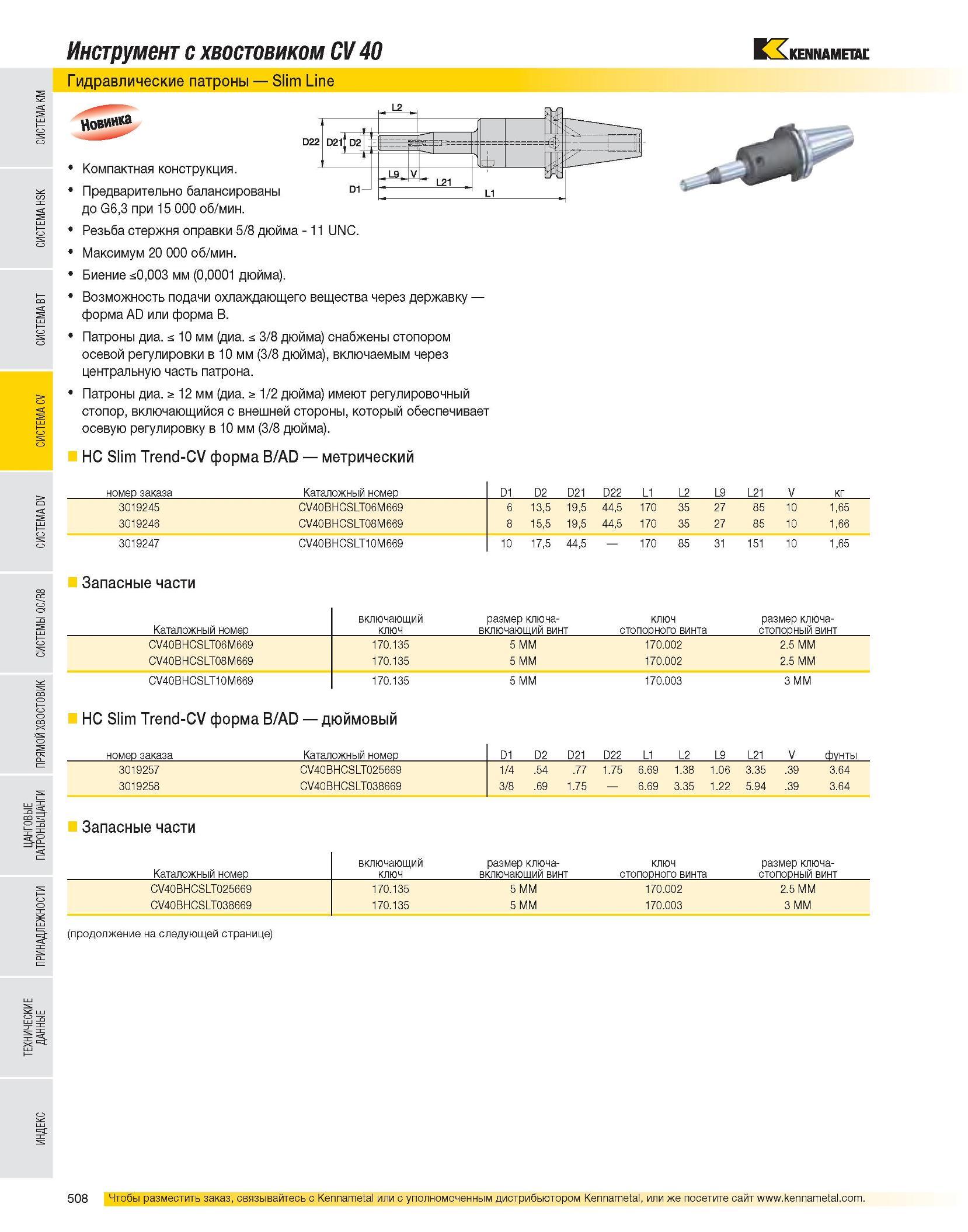

Инструмент с хвостовиком CV 40 Гидравлические патроны Slim Line Компактная конструкция. Предварительно балансированы до G6,3 при 15 000 об/мин. Резьба стержня оправки 5/8 дюйма - 11 UNC. Максимум 20 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Патроны диа. < 10 мм (диа. < 3/8 дюйма) снабжены стопором осевой регулировки в 10 мм (3/8 дюйма), включаемым через центральную часть патрона. Патроны диа. > 12 мм (диа. > 1/2 дюйма) имеют регулировочный стопор, включающийся с внешней стороны, который обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC Slim Trend-CV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг 3019245 CV40BHCSLT06M669 6 13,5 19,5 44,5 170 35 27 85 10 1,65 3019246 CV40BHCSLT08M669 8 15,5 19,5 44,5 170 35 27 85 10 1,66 3019247 CV40BHCSLT10M669 10 17,5 44,5 170 85 31 151 10 1,65 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт CV40BHCSLT06M669 170.135 5 MM 170.002 2.5 MM CV40BHCSLT08M669 170.135 5 MM 170.002 2.5 MM CV40BHCSLT10M669 170.135 5 MM 170.003 3 MM HC Slim Trend-CV форма B/AD дюймовый номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V фунты 3019257 CV40BHCSLT025669 1/4 .54 .77 1.75 6.69 1.38 1.06 3.35 .39 3.64 3019258 CV40BHCSLT038669 3/8 .69 1.75 6.69 3.35 1.22 5.94 .39 3.64 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт CV40BHCSLT025669 170.135 5 MM 170.002 2.5 MM CV40BHCSLT038669 170.135 5 MM 170.003 3 MM (продолжение на следующей странице)
