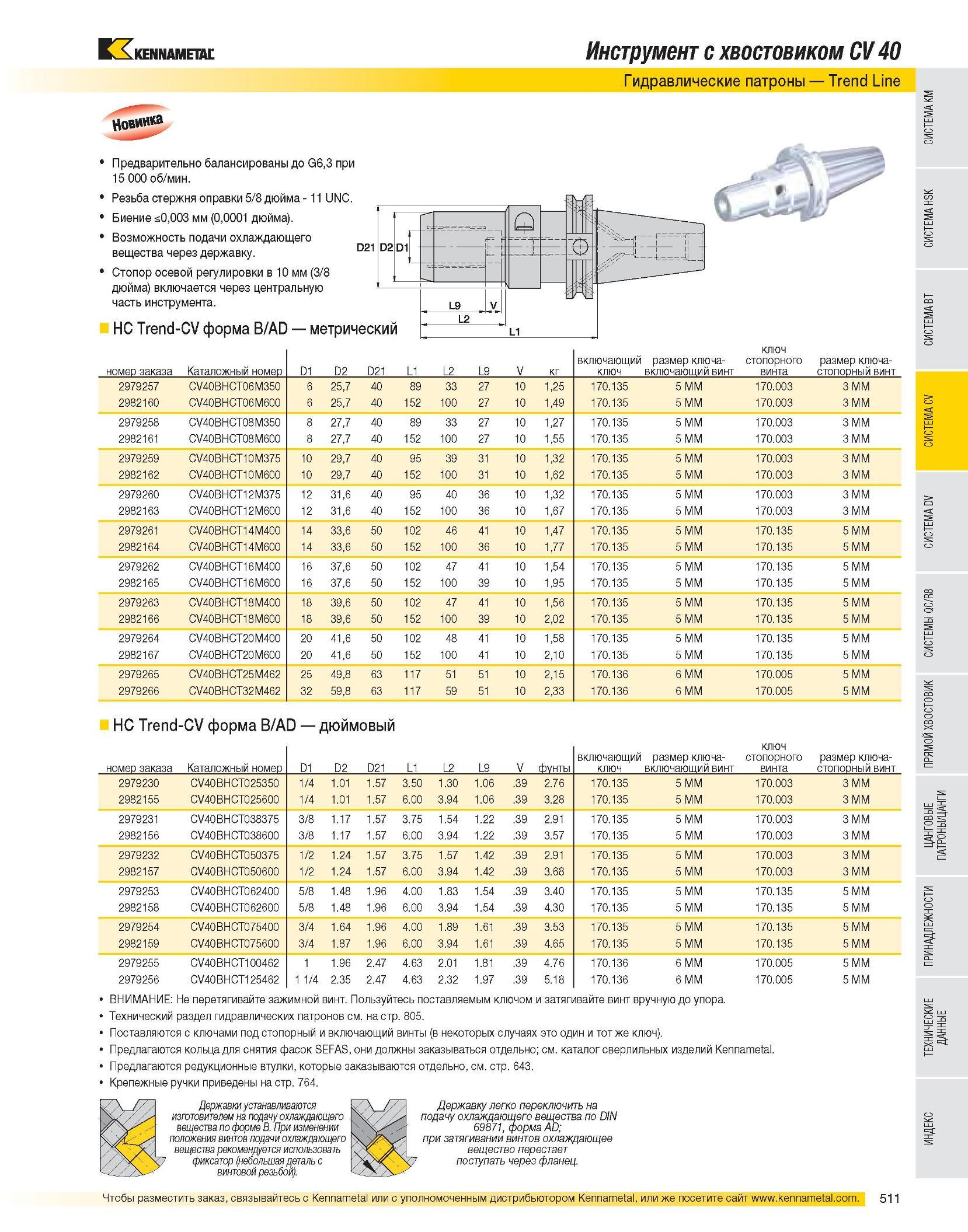

Инструмент с хвостовиком CV 40 Гидравлические патроны Trend Line Предварительно балансированы до G6,3 при 15 000 об/мин. Резьба стержня оправки 5/8 дюйма - 11 UNC. Биение s0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-CV форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 2979257 CV40BHCT06M350 6 25,7 40 89 33 27 10 1,25 170.135 5 MM 170.003 3 MM 2982160 CV40BHCT06M600 6 25,7 40 152 100 27 10 1,49 170.135 5 MM 170.003 3 MM 2979258 CV40BHCT08M350 8 27,7 40 89 33 27 10 1,27 170.135 5 MM 170.003 3 MM 2982161 CV40BHCT08M600 8 27,7 40 152 100 27 10 1,55 170.135 5 MM 170.003 3 MM 2979259 CV40BHCT10M375 10 29,7 40 95 39 31 10 1,32 170.135 5 MM 170.003 3 MM 2982162 CV40BHCT10M600 10 29,7 40 152 100 31 10 1,62 170.135 5 MM 170.003 3 MM 2979260 CV40BHCT12M375 12 31,6 40 95 40 36 10 1,32 170.135 5 MM 170.003 3 MM 2982163 CV40BHCT12M600 12 31,6 40 152 100 36 10 1,67 170.135 5 MM 170.003 3 MM 2979261 CV40BHCT14M400 14 33,6 50 102 46 41 10 1,47 170.135 5 MM 170.135 5 MM 2982164 CV40BHCT14M600 14 33,6 50 152 100 36 10 1,77 170.135 5 MM 170.135 5 MM 2979262 CV40BHCT16M400 16 37,6 50 102 47 41 10 1,54 170.135 5 MM 170.135 5 MM 2982165 CV40BHCT16M600 16 37,6 50 152 100 39 10 1,95 170.135 5 MM 170.135 5 MM 2979263 CV40BHCT18M400 18 39,6 50 102 47 41 10 1,56 170.135 5 MM 170.135 5 MM 2982166 CV40BHCT18M600 18 39,6 50 152 100 39 10 2,02 170.135 5 MM 170.135 5 MM 2979264 CV40BHCT20M400 20 41,6 50 102 48 41 10 1,58 170.135 5 MM 170.135 5 MM 2982167 CV40BHCT20M600 20 41,6 50 152 100 41 10 2,10 170.135 5 MM 170.135 5 MM 2979265 CV40BHCT25M462 25 49,8 63 117 51 51 10 2,15 170.136 6 MM 170.005 5 MM 2979266 CV40BHCT32M462 32 59,8 63 117 59 51 10 2,33 170.136 6 MM 170.005 5 MM HC Trend-CV форма B/AD дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 2979230 CV40BHCT025350 1/4 1.01 1.57 3.50 1.30 1.06 .39 2.76 170.135 5 MM 170.003 3 MM 2982155 CV40BHCT025600 1/4 1.01 1.57 6.00 3.94 1.06 .39 3.28 170.135 5 MM 170.003 3 MM 2979231 CV40BHCT038375 3/8 1.17 1.57 3.75 1.54 1.22 .39 2.91 170.135 5 MM 170.003 3 MM 2982156 CV40BHCT038600 3/8 1.17 1.57 6.00 3.94 1.22 .39 3.57 170.135 5 MM 170.003 3 MM 2979232 CV40BHCT050375 1/2 1.24 1.57 3.75 1.57 1.42 .39 2.91 170.135 5 MM 170.003 3 MM 2982157 CV40BHCT050600 1/2 1.24 1.57 6.00 3.94 1.42 .39 3.68 170.135 5 MM 170.003 3 MM 2979253 CV40BHCT062400 5/8 1.48 1.96 4.00 1.83 1.54 .39 3.40 170.135 5 MM 170.135 5 MM 2982158 CV40BHCT062600 5/8 1.48 1.96 6.00 3.94 1.54 .39 4.30 170.135 5 MM 170.135 5 MM 2979254 CV40BHCT075400 3/4 1.64 1.96 4.00 1.89 1.61 .39 3.53 170.135 5 MM 170.135 5 MM 2982159 CV40BHCT075600 3/4 1.87 1.96 6.00 3.94 1.61 .39 4.65 170.135 5 MM 170.135 5 MM 2979255 CV40BHCT100462 1 1.96 2.47 4.63 2.01 1.81 .39 4.76 170.136 6 MM 170.005 5 MM 2979256 CV40BHCT125462 1 1/4 2.35 2.47 4.63 2.32 1.97 .39 5.18 170.136 6 MM 170.005 5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, они должны заказываться отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
