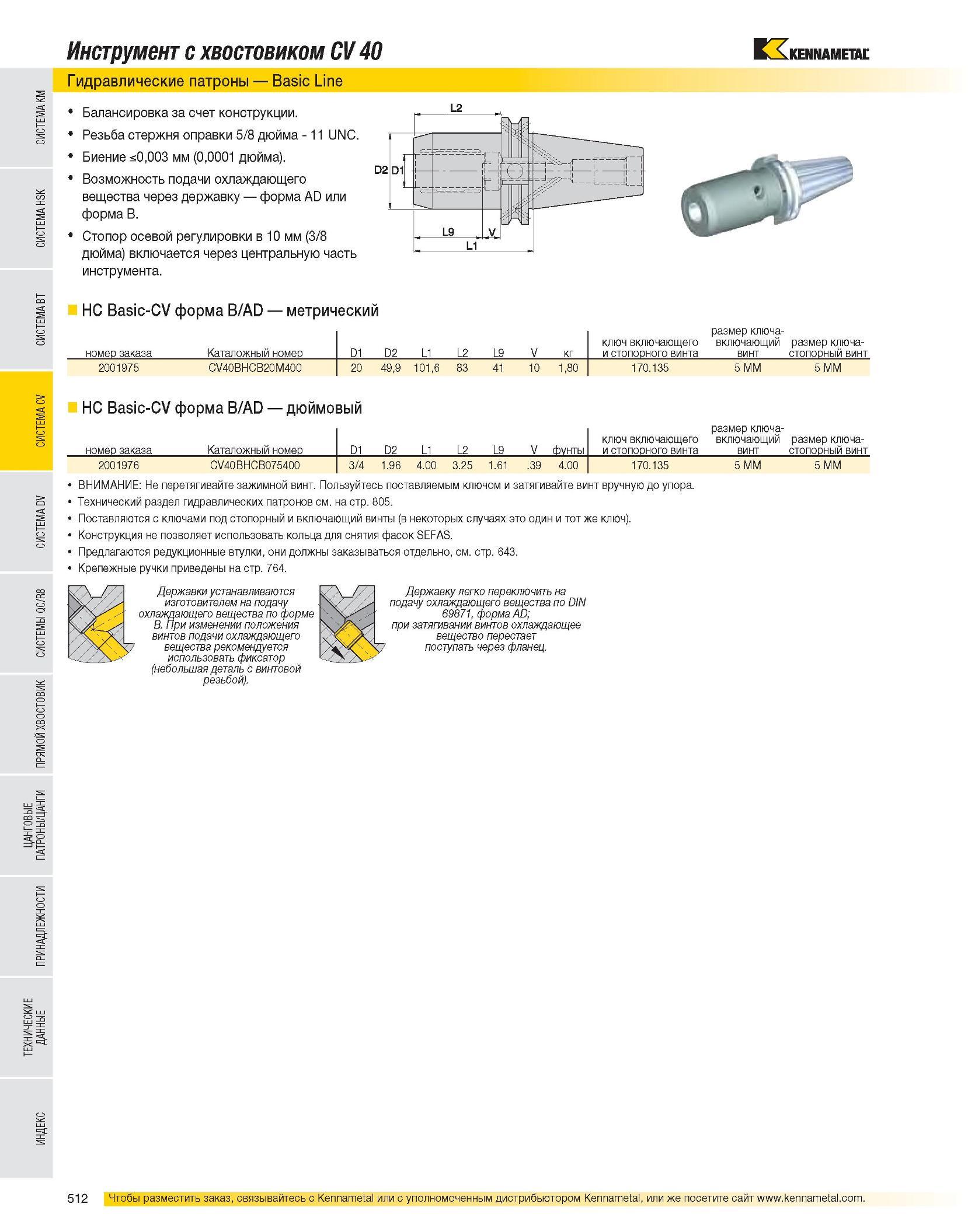

Инструмент с хвостовиком CV 40 Гидравлические патроны Basic Line Балансировка за счет конструкции. Резьба стержня оправки 5/8 дюйма - 11 UNC. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Basic-CV форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L2 L9 V кг ключ включающего и стопорного винта размер ключа-включающий винт размер ключа-стопорный винт 2001975 CV40BHCB20M400 20 49,9 101,6 83 41 10 1,80 170.135 5 MM 5 MM HC Basic-CV форма B/AD дюймовый номер заказа Каталожный номер D1 D2 L1 L2 L9 V фунты ключ включающего и стопорного винта размер ключа-включающий винт размер ключа-стопорный винт 2001976 CV40BHCB075400 3/4 1.96 4.00 3.25 1.61 .39 4.00 170.135 5 MM 5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
