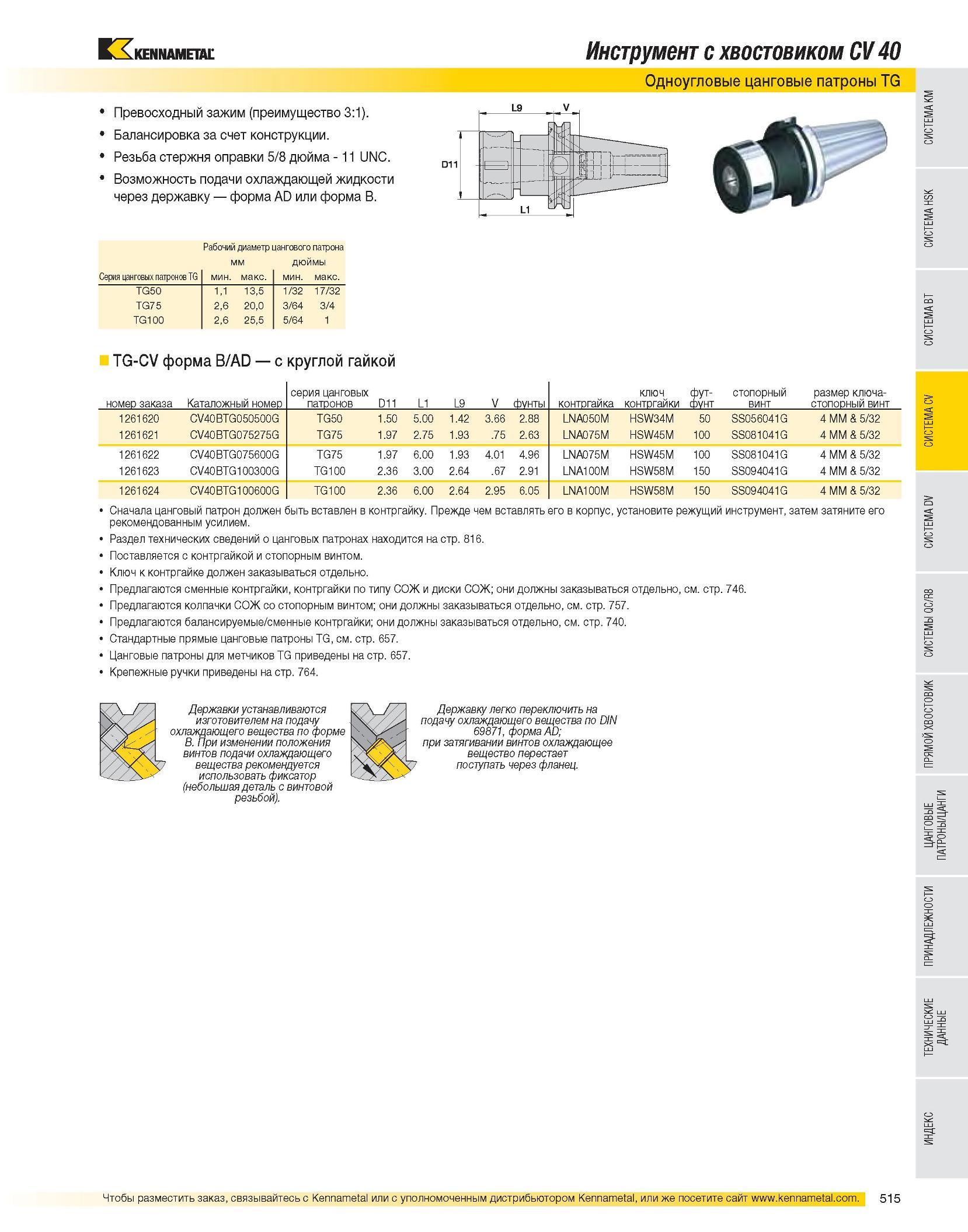

Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Резьба стержня оправки 5/8 дюйма - 11 UNC. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. Инструмент с хвостовиком CV 40 Одноугловые цанговые патроны TG Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG50 1,1 13,5 1/32 17/32 TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG-CV форма B/AD с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки ут-унт фф стопорный винт размер ключа-стопорный винт 1261620 CV40BTG050500G TG50 1.50 5.00 1.42 3.66 2.88 LNA050M HSW34M 50 SS056041G 4 MM & 5/32 1261621 CV40BTG075275G TG75 1.97 2.75 1.93 .75 2.63 LNA075M HSW45M 100 SS081041G 4 MM & 5/32 1261622 CV40BTG075600G TG75 1.97 6.00 1.93 4.01 4.96 LNA075M HSW45M 100 SS081041G 4 MM & 5/32 1261623 CV40BTG100300G TG100 2.36 3.00 2.64 .67 2.91 LNA100M HSW58M 150 SS094041G 4 MM & 5/32 1261624 CV40BTG100600G TG100 2.36 6.00 2.64 2.95 6.05 LNA100M HSW58M 150 SS094041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
