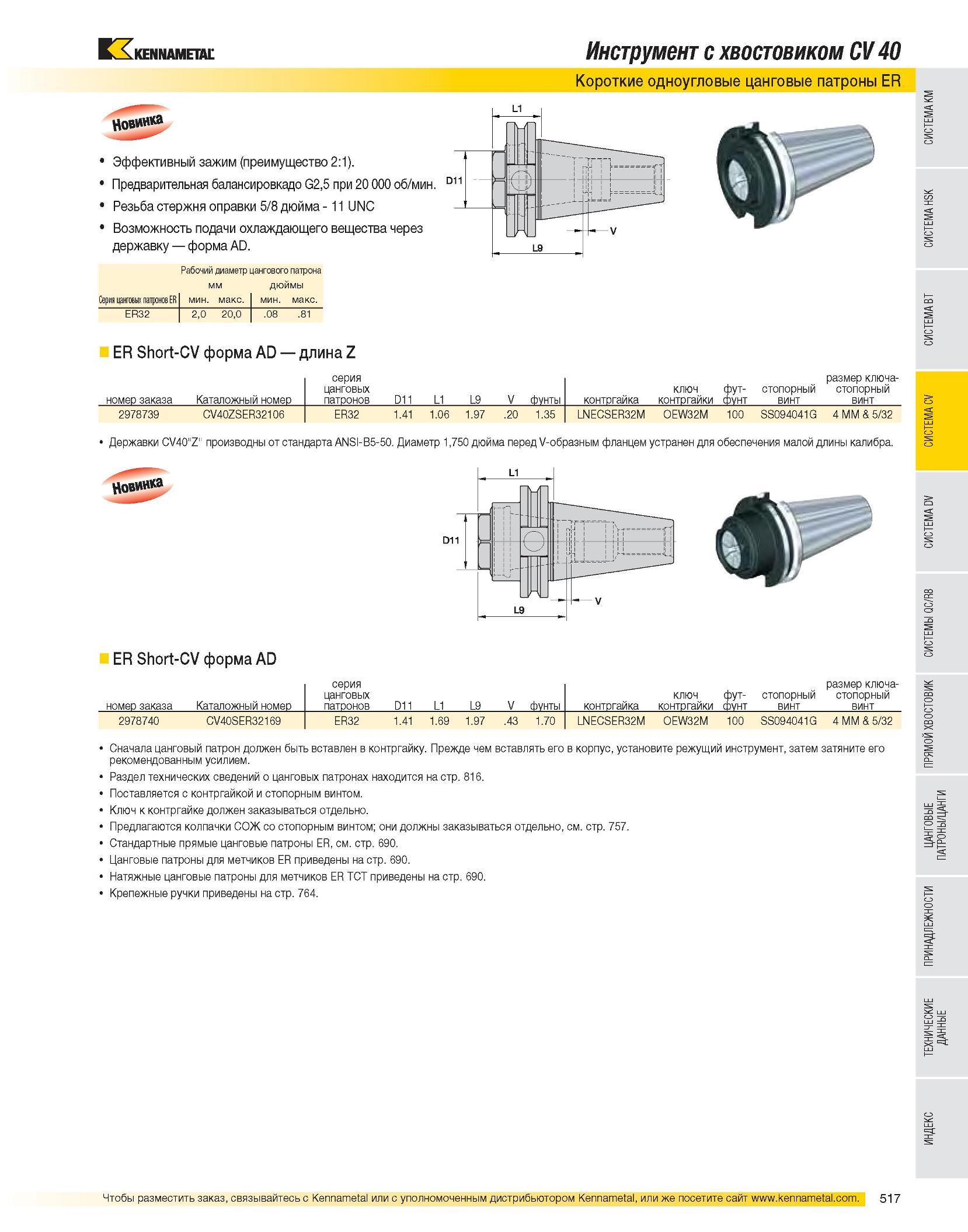

Эффективный зажим (преимущество 2:1). Предварительная балансировкадо G2,5 при 20 000 об/мин. 011 Резьба стержня оправки 5/8 дюйма - 11 UNC - Возможность подачи охлаждающего вещества через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER32 2,0 20,0 .08 .81 Инструмент с хвостовиком CV 40 Короткие одноугловые цанговые патроны ER ER Short-CV форма AD длина Z номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки фф стопорный винт размер ключа-стопорный винт 2978739 CV40ZSER32106 ER32 1.41 1.06 1.97 .20 1.35 LNECSER32M OEW32M 100 SS094041G 4 MM & 5/32 Державки CV40"Z" производны от стандарта ANSI-B5-50. Диаметр 1,750 дюйма перед V-образным фланцем устранен для обеспечения малой длины калибра. ER Short-CV форма AD номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки фут- фунт стопорный винт размер ключа-стопорный винт 2978740 CV40SER32169 ER32 1.41 1.69 1.97 .43 1.70 LNECSER32M OEW32M 100 SS094041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Крепежные ручки приведены на стр. 764.
