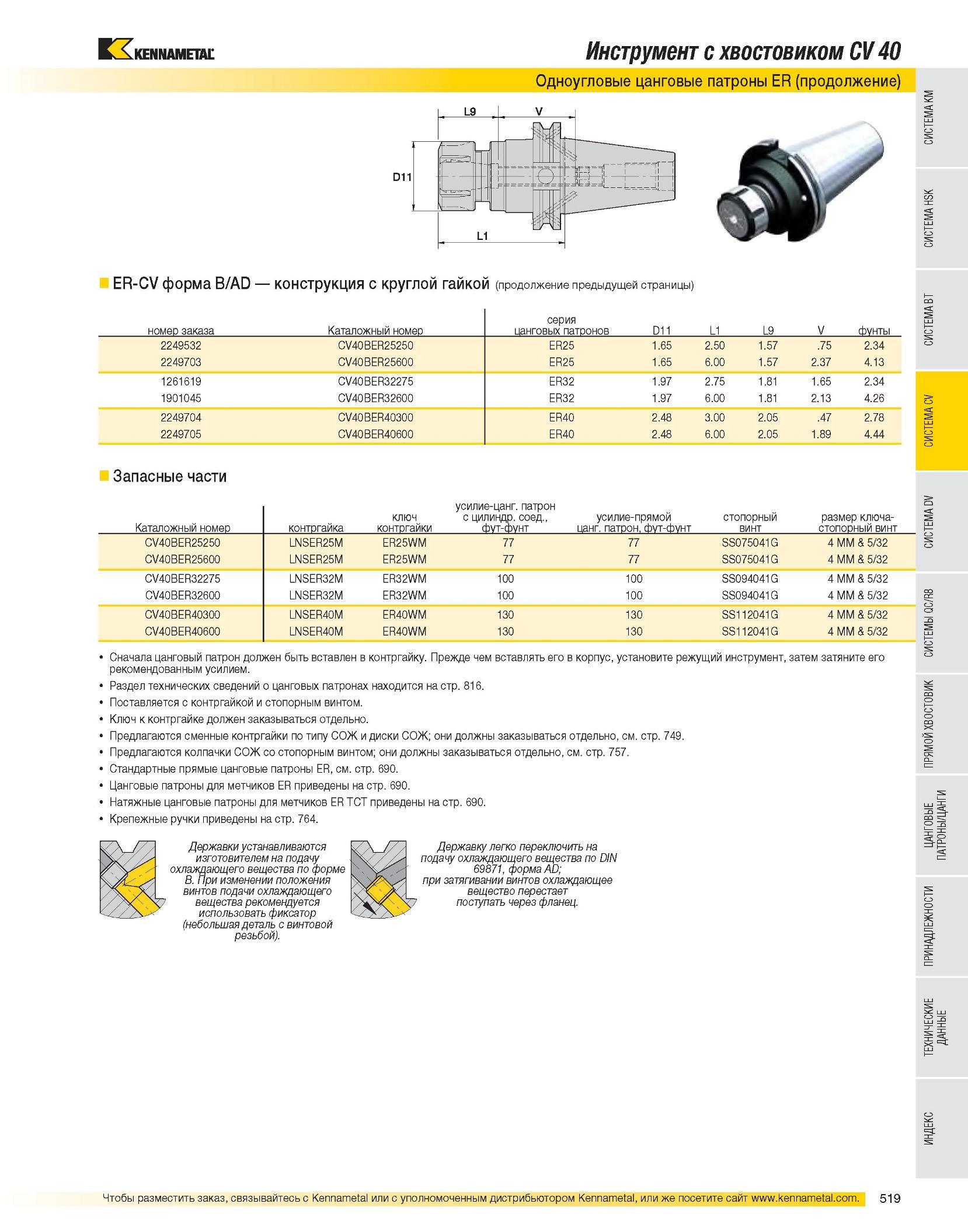

Инструмент с хвостовиком CV 40 Одноугловые цанговые патроны ER (продолжение) ER-CV форма B/AD конструкция С Круглой Гайкой (продолжение предыдущей страницы) номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты 2249532 CV40BER25250 ER25 1.65 2.50 1.57 .75 2.34 2249703 CV40BER25600 ER25 1.65 6.00 1.57 2.37 4.13 1261619 CV40BER32275 ER32 1.97 2.75 1.81 1.65 2.34 1901045 CV40BER32600 ER32 1.97 6.00 1.81 2.13 4.26 2249704 CV40BER40300 ER40 2.48 3.00 2.05 .47 2.78 2249705 CV40BER40600 ER40 2.48 6.00 2.05 1.89 4.44 Запасные части Каталожный номер ключ контргайка контргайки усилие-цанг. патрон с цилиндр. соед., фут-фунт усилие-прямой цанг. патрон, фут-фунт стопорный винт размер ключа-стопорный винт CV40BER25250 LNSER25M ER25WM 77 77 SS075041G 4 MM & 5/32 CV40BER25600 LNSER25M ER25WM 77 77 SS075041G 4 MM & 5/32 CV40BER32275 LNSER32M ER32WM 100 100 SS094041G 4 MM & 5/32 CV40BER32600 LNSER32M ER32WM 100 100 SS094041G 4 MM & 5/32 CV40BER40300 LNSER40M ER40WM 130 130 SS112041G 4 MM & 5/32 CV40BER40600 LNSER40M ER40WM 130 130 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 749. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
