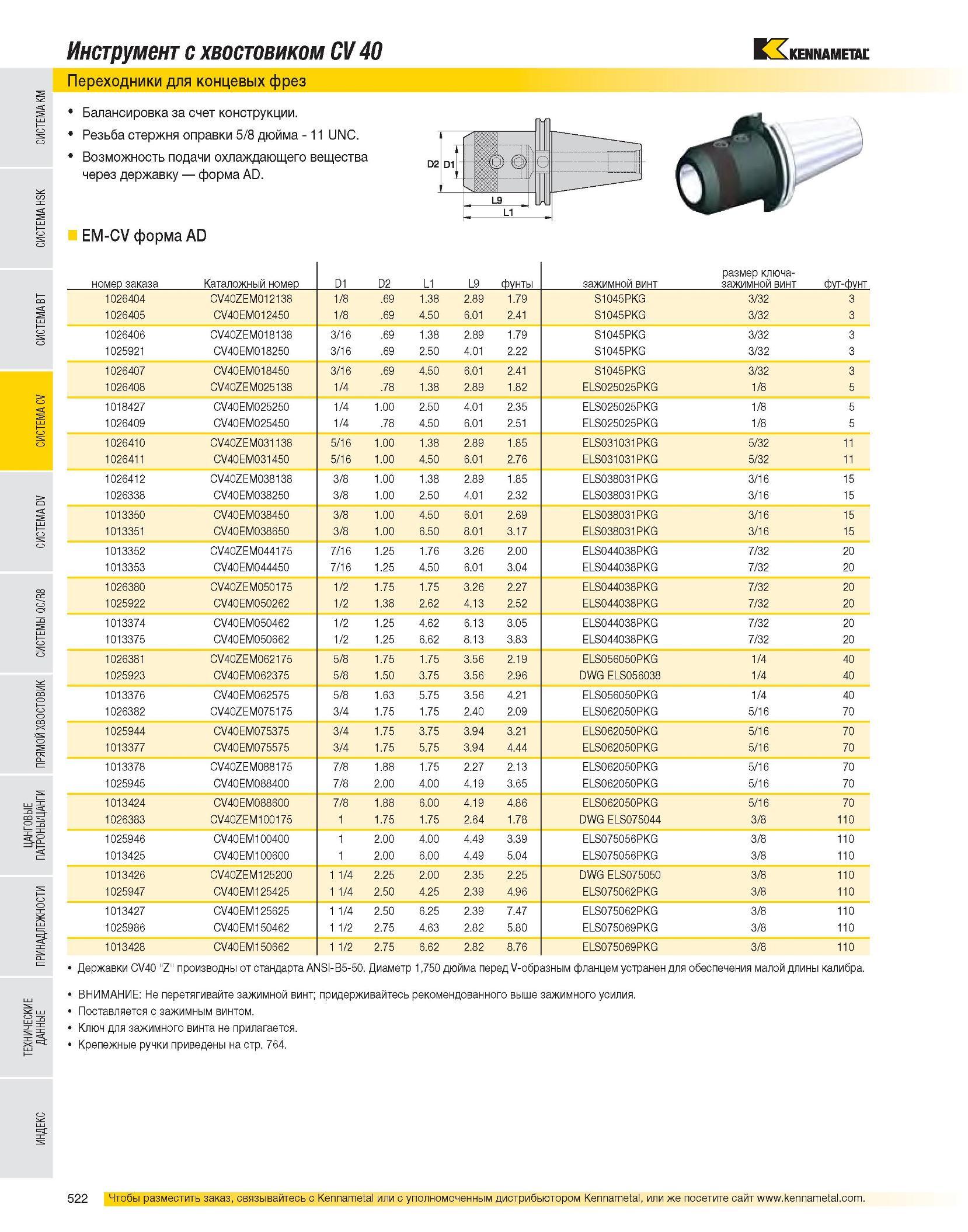

Инструмент с хвостовиком CV 40 Переходники для концевых фрез Балансировка за счет конструкции. Резьба стержня оправки 5/8 дюйма - 11 UNC. Возможность подачи охлаждающего вещества через державку форма AD. EM-CV форма AD номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут-фунт 1026404 CV40ZEM012138 1/8 .69 1.38 2.89 1.79 S1045PKG 3/32 3 1026405 CV40EM012450 1/8 .69 4.50 6.01 2.41 S1045PKG 3/32 3 1026406 CV40ZEM018138 3/16 .69 1.38 2.89 1.79 S1045PKG 3/32 3 1025921 CV40EM018250 3/16 .69 2.50 4.01 2.22 S1045PKG 3/32 3 1026407 CV40EM018450 3/16 .69 4.50 6.01 2.41 S1045PKG 3/32 3 1026408 CV40ZEM025138 1/4 .78 1.38 2.89 1.82 ELS025025PKG 1/8 5 1018427 CV40EM025250 1/4 1.00 2.50 4.01 2.35 ELS025025PKG 1/8 5 1026409 CV40EM025450 1/4 .78 4.50 6.01 2.51 ELS025025PKG 1/8 5 1026410 CV40ZEM031138 5/16 1.00 1.38 2.89 1.85 ELS031031PKG 5/32 11 1026411 CV40EM031450 5/16 1.00 4.50 6.01 2.76 ELS031031PKG 5/32 11 1026412 CV40ZEM038138 3/8 1.00 1.38 2.89 1.85 ELS038031PKG 3/16 15 1026338 CV40EM038250 3/8 1.00 2.50 4.01 2.32 ELS038031PKG 3/16 15 1013350 CV40EM038450 3/8 1.00 4.50 6.01 2.69 ELS038031PKG 3/16 15 1013351 CV40EM038650 3/8 1.00 6.50 8.01 3.17 ELS038031PKG 3/16 15 1013352 CV40ZEM044175 7/16 1.25 1.76 3.26 2.00 ELS044038PKG 7/32 20 1013353 CV40EM044450 7/16 1.25 4.50 6.01 3.04 ELS044038PKG 7/32 20 1026380 CV40ZEM050175 1/2 1.75 1.75 3.26 2.27 ELS044038PKG 7/32 20 1025922 CV40EM050262 1/2 1.38 2.62 4.13 2.52 ELS044038PKG 7/32 20 1013374 CV40EM050462 1/2 1.25 4.62 6.13 3.05 ELS044038PKG 7/32 20 1013375 CV40EM050662 1/2 1.25 6.62 8.13 3.83 ELS044038PKG 7/32 20 1026381 CV40ZEM062175 5/8 1.75 1.75 3.56 2.19 ELS056050PKG 1/4 40 1025923 CV40EM062375 5/8 1.50 3.75 3.56 2.96 DWG ELS056038 1/4 40 1013376 CV40EM062575 5/8 1.63 5.75 3.56 4.21 ELS056050PKG 1/4 40 1026382 CV40ZEM075175 3/4 1.75 1.75 2.40 2.09 ELS062050PKG 5/16 70 1025944 CV40EM075375 3/4 1.75 3.75 3.94 3.21 ELS062050PKG 5/16 70 1013377 CV40EM075575 3/4 1.75 5.75 3.94 4.44 ELS062050PKG 5/16 70 1013378 CV40ZEM088175 7/8 1.88 1.75 2.27 2.13 ELS062050PKG 5/16 70 1025945 CV40EM088400 7/8 2.00 4.00 4.19 3.65 ELS062050PKG 5/16 70 1013424 CV40EM088600 7/8 1.88 6.00 4.19 4.86 ELS062050PKG 5/16 70 1026383 CV40ZEM100175 1 1.75 1.75 2.64 1.78 DWG ELS075044 3/8 110 1025946 CV40EM100400 1 2.00 4.00 4.49 3.39 ELS075056PKG 3/8 110 1013425 CV40EM100600 1 2.00 6.00 4.49 5.04 ELS075056PKG 3/8 110 1013426 CV40ZEM125200 1 1/4 2.25 2.00 2.35 2.25 DWG ELS075050 3/8 110 1025947 CV40EM125425 1 1/4 2.50 4.25 2.39 4.96 ELS075062PKG 3/8 110 1013427 CV40EM125625 1 1/4 2.50 6.25 2.39 7.47 ELS075062PKG 3/8 110 1025986 CV40EM150462 1 1/2 2.75 4.63 2.82 5.80 ELS075069PKG 3/8 110 1013428 CV40EM150662 1 1/2 2.75 6.62 2.82 8.76 ELS075069PKG 3/8 110 Державки CV40 "Z" производны от стандарта ANSI-B5-50. Диаметр 1,750 дюйма перед V-образным фланцем устранен для обеспечения малой длины калибра. ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764.
