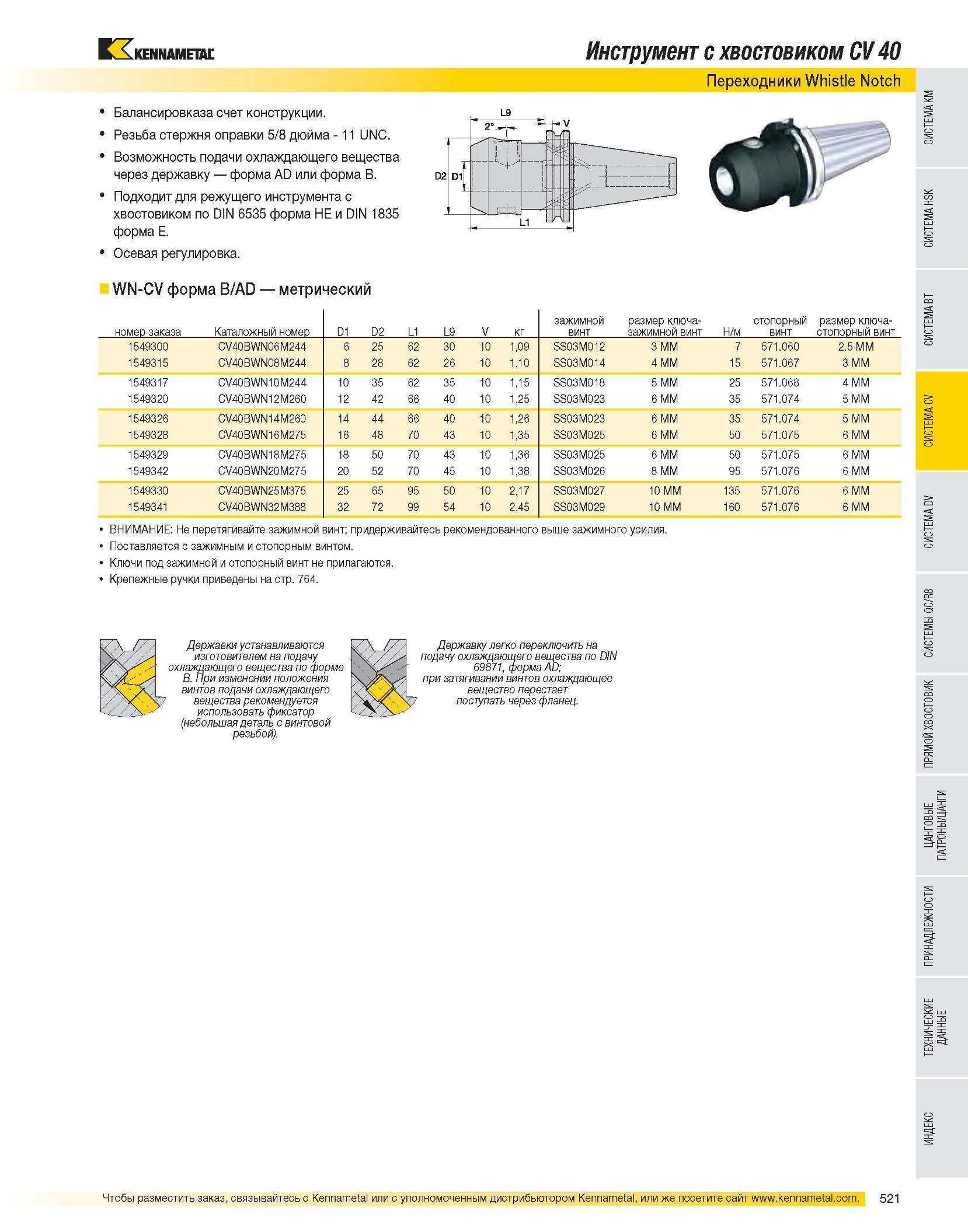

Балансировказа счет конструкции. Резьба стержня оправки 5/8 дюйма - 11 UNC. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-CV форма B/AD метрический Инструмент с хвостовиком CV 40 Переходники Whistle Notch номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1549300 CV40BWN06M244 6 25 62 30 10 1,09 SS03M012 3 MM 7 571.060 2.5 MM 1549315 CV40BWN08M244 8 28 62 26 10 1,10 SS03M014 4 MM 15 571.067 3 MM 1549317 CV40BWN10M244 10 35 62 35 10 1,15 SS03M018 5 MM 25 571.068 4 MM 1549320 CV40BWN12M260 12 42 66 40 10 1,25 SS03M023 6 MM 35 571.074 5 MM 1549326 CV40BWN14M260 14 44 66 40 10 1,26 SS03M023 6 MM 35 571.074 5 MM 1549328 CV40BWN16M275 16 48 70 43 10 1,35 SS03M025 6 MM 50 571.075 6 MM 1549329 CV40BWN18M275 18 50 70 43 10 1,36 SS03M025 6 MM 50 571.075 6 MM 1549342 CV40BWN20M275 20 52 70 45 10 1,38 SS03M026 8 MM 95 571.076 6 MM 1549330 CV40BWN25M375 25 65 95 50 10 2,17 SS03M027 10 MM 135 571.076 6 MM 1549341 CV40BWN32M388 32 72 99 54 10 2,45 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
