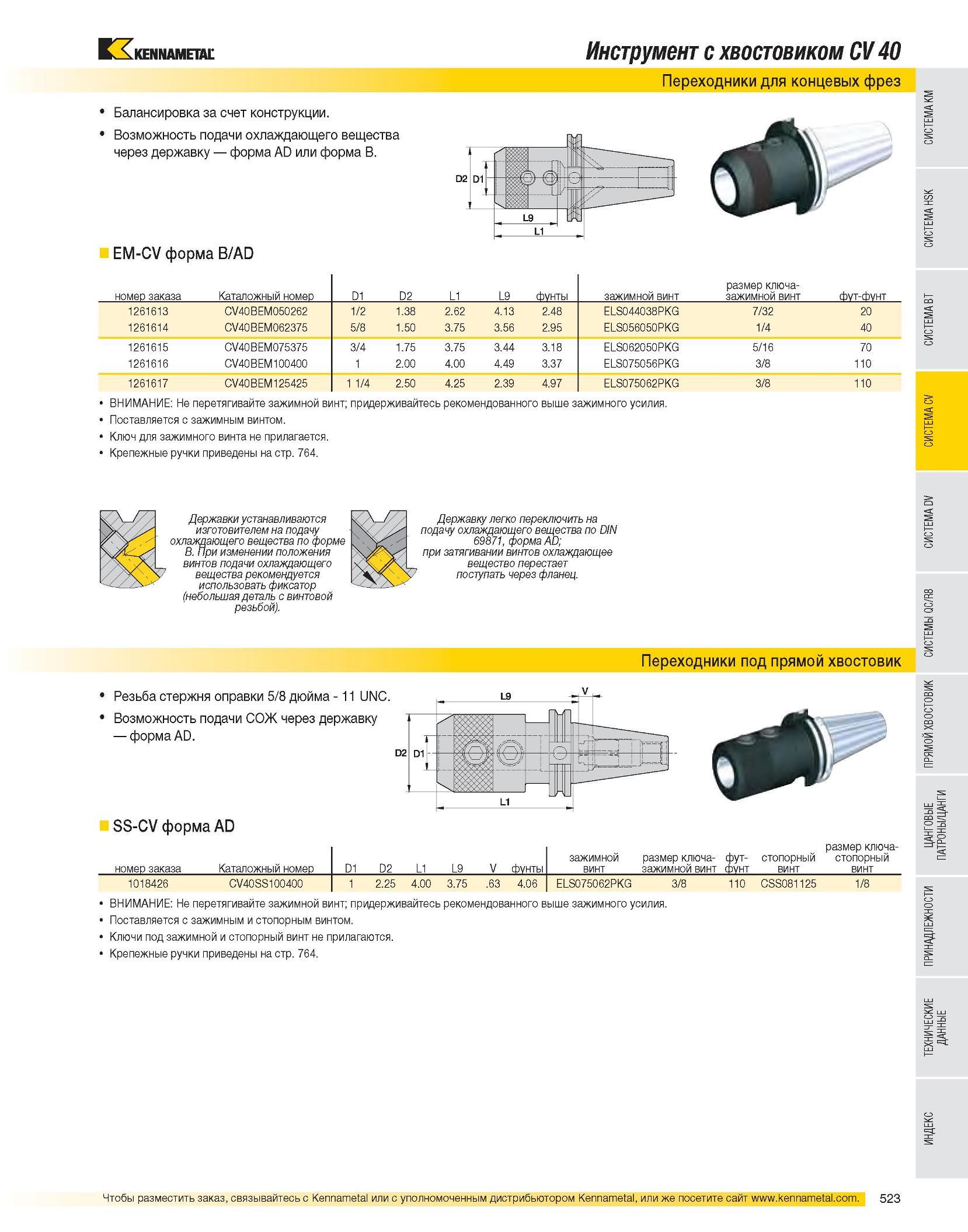

Инструмент с хвостовиком CV 40 Переходники для концевых фрез Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD или форма B. EM-CV форма B/AD номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут-фунт 1261613 CV40BEM050262 1/2 1.38 2.62 4.13 2.48 ELS044038PKG 7/32 20 1261614 CV40BEM062375 5/8 1.50 3.75 3.56 2.95 ELS056050PKG 1/4 40 1261615 CV40BEM075375 3/4 1.75 3.75 3.44 3.18 ELS062050PKG 5/16 70 1261616 CV40BEM100400 1 2.00 4.00 4.49 3.37 ELS075056PKG 3/8 110 1261617 CV40BEM125425 1 1/4 2.50 4.25 2.39 4.97 ELS075062PKG 3/8 110 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Переходники под прямой хвостовик Резьба стержня оправки 5/8 дюйма - 11 UNC. Возможность подачи СОЖ через державку форма AD. SS-CV форма AD номер заказа Каталожный номер D1 D2 L1 L9 V фунты зажимной винт размер ключа-зажимной винт фут- фунт стопорный винт размер ключа-стопорный винт 1018426 CV40SS100400 1 2.25 4.00 3.75 .63 4.06 ELS075062PKG 3/8 110 CSS081125 1/8 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764.
