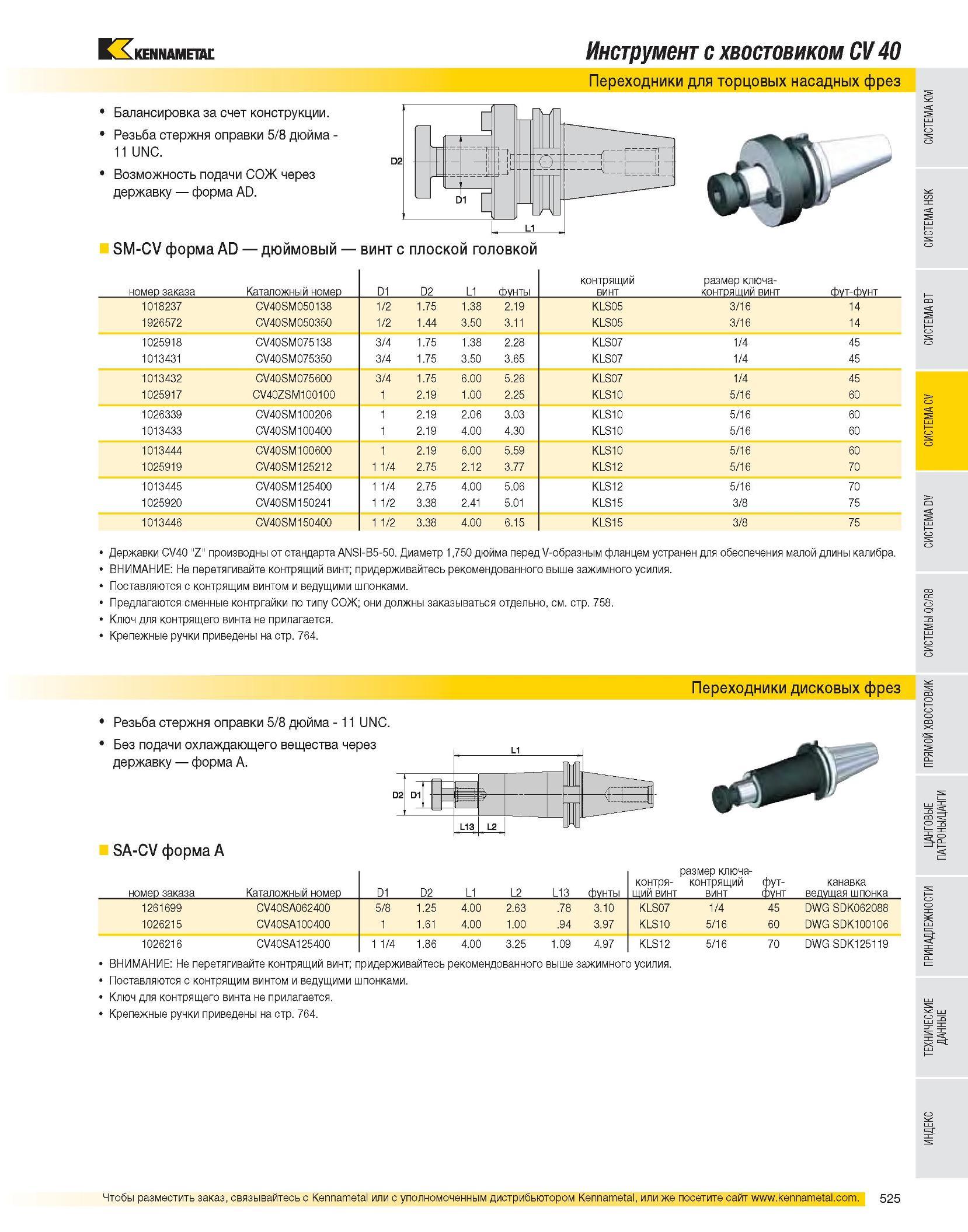

Балансировка за счет конструкции. Резьба стержня оправки 5/8 дюйма -11 UNC. Возможность подачи СОЖ через державку форма AD. Инструмент с хвостовиком CV 40 Переходники для торцовых насадных фрез SM-CV форма AD дюймовый винт с плоской головкой номер заказа Каталожный номер D1 D2 L1 фунты контрящий винт размер ключа-контрящий винт фут-фунт 1018237 CV40SM050138 1/2 1.75 1.38 2.19 KLS05 3/16 14 1926572 CV40SM050350 1/2 1.44 3.50 3.11 KLS05 3/16 14 1025918 CV40SM075138 3/4 1.75 1.38 2.28 KLS07 1/4 45 1013431 CV40SM075350 3/4 1.75 3.50 3.65 KLS07 1/4 45 1013432 CV40SM075600 3/4 1.75 6.00 5.26 KLS07 1/4 45 1025917 CV40ZSM100100 1 2.19 1.00 2.25 KLS10 5/16 60 1026339 CV40SM100206 1 2.19 2.06 3.03 KLS10 5/16 60 1013433 CV40SM100400 1 2.19 4.00 4.30 KLS10 5/16 60 1013444 CV40SM100600 1 2.19 6.00 5.59 KLS10 5/16 60 1025919 CV40SM125212 1 1/4 2.75 2.12 3.77 KLS12 5/16 70 1013445 CV40SM125400 1 1/4 2.75 4.00 5.06 KLS12 5/16 70 1025920 CV40SM150241 1 1/2 3.38 2.41 5.01 KLS15 3/8 75 1013446 CV40SM150400 1 1/2 3.38 4.00 6.15 KLS15 3/8 75 Державки CV40 "Z" производны от стандарта ANSI-B5-50. Диаметр 1,750 дюйма перед V-образным фланцем устранен для обеспечения малой длины калибра. ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом и ведущими шпонками. Предлагаются сменные контргайки по типу СОЖ; они должны заказываться отдельно, см. стр. 758. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764. Резьба стержня оправки 5/8 дюйма - 11 UNC. Без подачи охлаждающего вещества через державку форма A. SA-CV форма A Переходники дисковых фрез номер заказа Каталожный номер D1 D2 L1 L2 L13 фунты контрящий винт размер ключа-контрящий винт фут- фунт канавка ведущая шпонка 1261699 CV40SA062400 5/8 1.25 4.00 2.63 .78 3.10 KLS07 1/4 45 DWG SDK062088 1026215 CV40SA100400 1 1.61 4.00 1.00 .94 3.97 KLS10 5/16 60 DWG SDK100106 1026216 CV40SA125400 1 1/4 1.86 4.00 3.25 1.09 4.97 KLS12 5/16 70 DWG SDK125119 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом и ведущими шпонками. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764.
