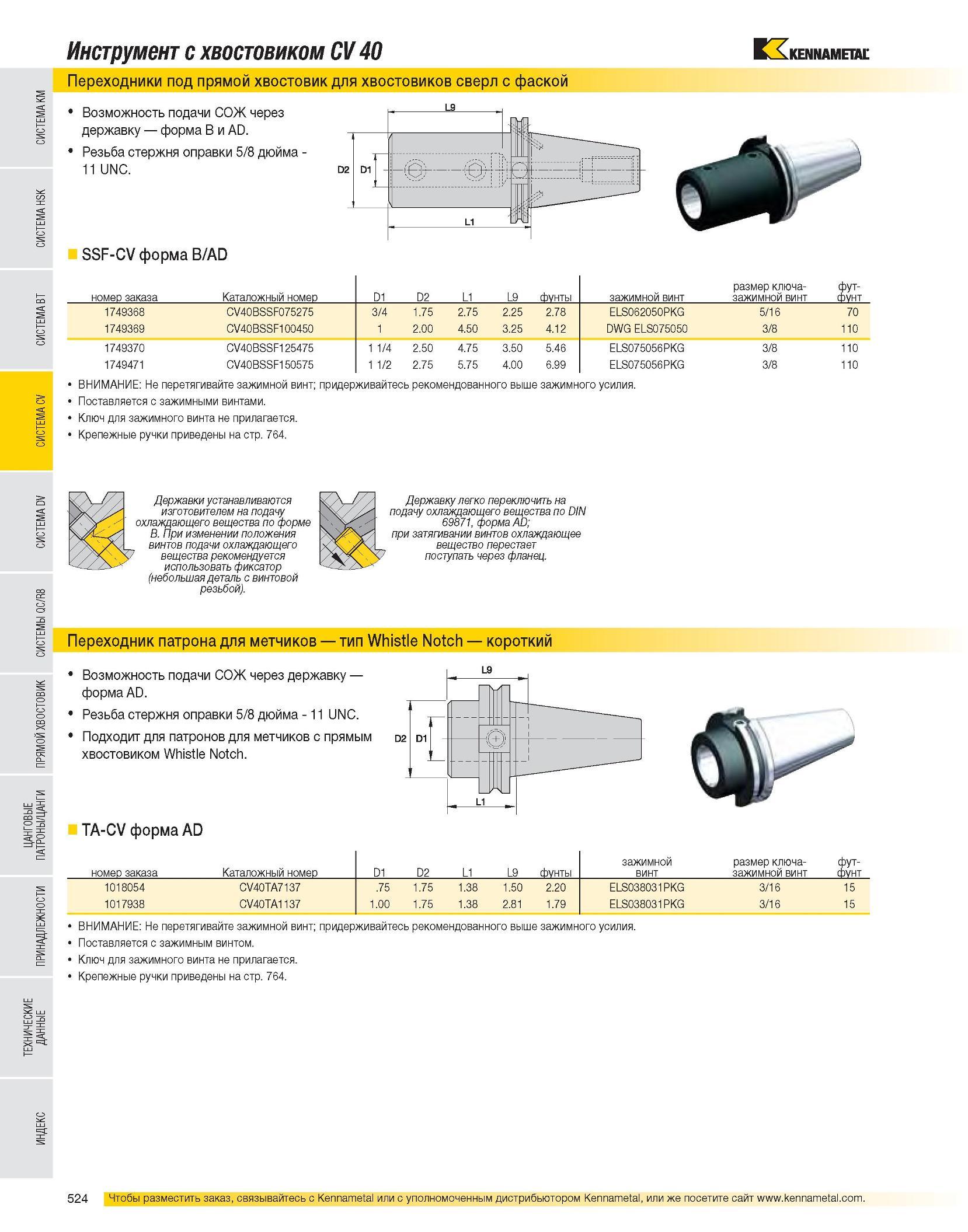

525 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.524

Каталог KENNAMETAL 2007 Системы инструмента Стр. 524 0525 Lab2u

Инструмент с хвостовиком CV 40 Переходники под прямой хвостовик для хвостовиков сверл с фаской Возможность подачи СОЖ через державку форма B и AD. Резьба стержня оправки 5/8 дюйма -11 UNC. SSF-CV форма B/AD номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт >-> фф 1749368 CV40BSSF075275 3/4 1.75 2.75 2.25 2.78 ELS062050PKG 5/16 70 1749369 CV40BSSF100450 1 2.00 4.50 3.25 4.12 DWG ELS075050 3/8 110 1749370 CV40BSSF125475 1 1/4 2.50 4.75 3.50 5.46 ELS075056PKG 3/8 110 1749471 CV40BSSF150575 1 1/2 2.75 5.75 4.00 6.99 ELS075056PKG 3/8 110 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимными винтами. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Переходник патрона для метчиков тип Whistle Notch короткий Возможность подачи СОЖ через державку форма AD. Резьба стержня оправки 5/8 дюйма - 11 UNC. Подходит для патронов для метчиков с прямым хвостовиком Whistle Notch. TA-CV форма AD номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут- фунт 1018054 CV40TA7137 .75 1.75 1.38 1.50 2.20 ELS038031PKG 3/16 15 1017938 CV40TA1137 1.00 1.75 1.38 2.81 1.79 ELS038031PKG 3/16 15 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764.
