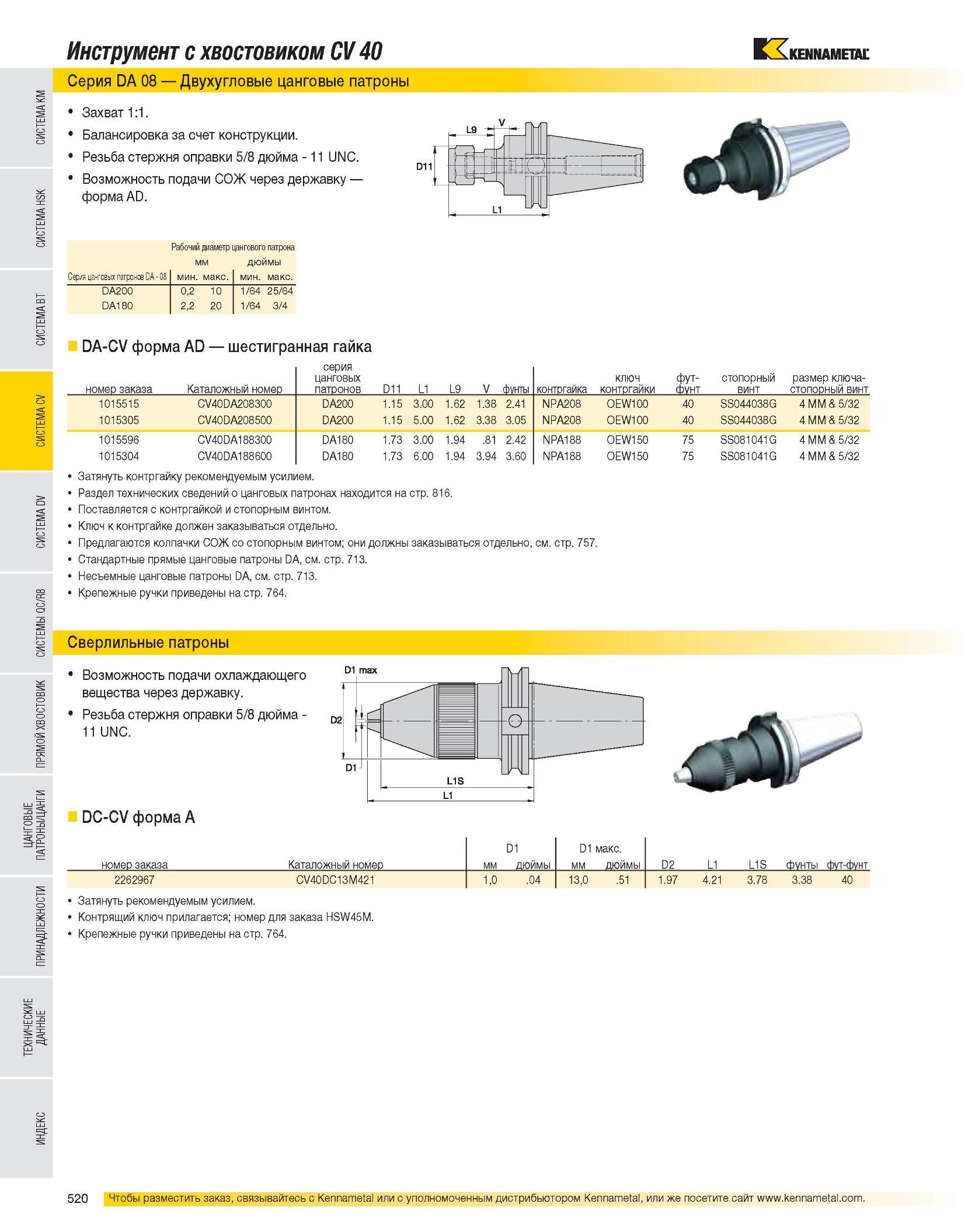

Инструмент с хвостовиком CV 40 Серия DA 08 Двухугловые цанговые патроны Захват 1:1. Балансировка за счет конструкции. Резьба стержня оправки 5/8 дюйма - 11 UNC. Возможность подачи СОЖ через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA - 08 мин. макс. мин. макс. DA200 0,2 10 1/64 25/64 DA180 2,2 20 1/64 3/4 DA-CV форма AD шестигранная гайка номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки ут-унт -e-e стопорный винт размер ключа-стопорный винт 1015515 CV40DA208300 DA200 1.15 3.00 1.62 1.38 2.41 NPA208 OEW100 40 SS044038G 4 MM & 5/32 1015305 CV40DA208500 DA200 1.15 5.00 1.62 3.38 3.05 NPA208 OEW100 40 SS044038G 4 MM & 5/32 1015596 CV40DA188300 DA180 1.73 3.00 1.94 .81 2.42 NPA188 OEW150 75 SS081041G 4 MM & 5/32 1015304 CV40DA188600 DA180 1.73 6.00 1.94 3.94 3.60 NPA188 OEW150 75 SS081041G 4 MM & 5/32 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713. Крепежные ручки приведены на стр. 764. Сверлильные патроны Возможность подачи охлаждающего вещества через державку. Резьба стержня оправки 5/8 дюйма -11 UNC. DC-CV форма A номер заказа Каталожный номер D1 мм дюймы D1 макс. мм дюймы D2 L1 L1S фунты фут-фунт 2262967 CV40DC13M421 1,0 .04 13,0 .51 1.97 4.21 3.78 3.38 40 Затянуть рекомендуемым усилием. Контрящий ключ прилагается; номер для заказа HSW45M. Крепежные ручки приведены на стр. 764.
