510 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.509

Каталог KENNAMETAL 2007 Системы инструмента Стр. 509 0510 Lab2u

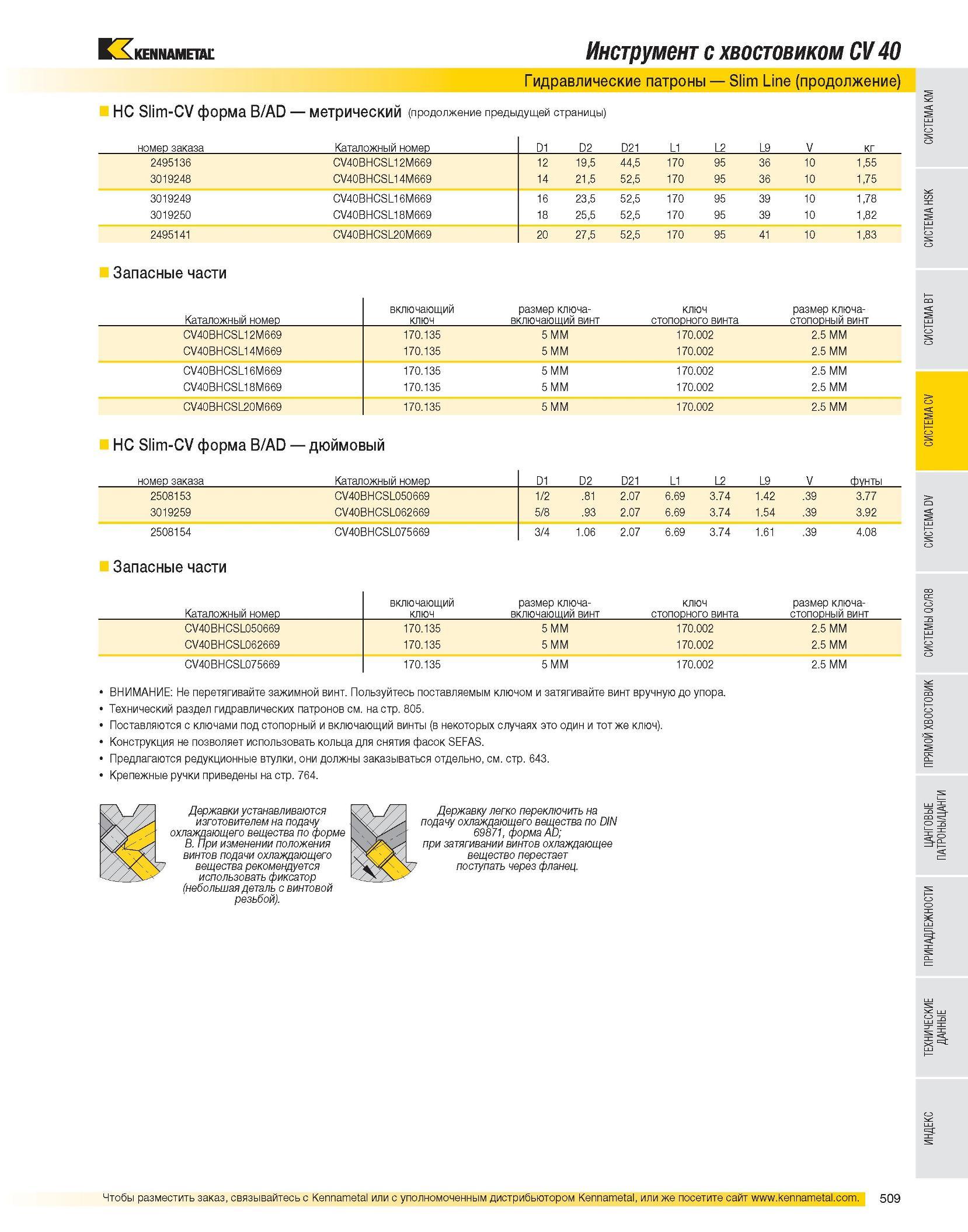

Инструмент с хвостовиком CV 40 Гидравлические патроны Slim Line (продолжение) HC Slim-CV форма B/AD метрический (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг 2495136 CV40BHCSL12M669 12 19,5 44,5 170 95 36 10 1,55 3019248 CV40BHCSL14M669 14 21,5 52,5 170 95 36 10 1,75 3019249 CV40BHCSL16M669 16 23,5 52,5 170 95 39 10 1,78 3019250 CV40BHCSL18M669 18 25,5 52,5 170 95 39 10 1,82 2495141 CV40BHCSL20M669 20 27,5 52,5 170 95 41 10 1,83 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт CV40BHCSL12M669 170.135 5 MM 170.002 2.5 MM CV40BHCSL14M669 170.135 5 MM 170.002 2.5 MM CV40BHCSL16M669 170.135 5 MM 170.002 2.5 MM CV40BHCSL18M669 170.135 5 MM 170.002 2.5 MM CV40BHCSL20M669 170.135 5 MM 170.002 2.5 MM HC Slim-CV форма B/AD дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты 2508153 CV40BHCSL050669 1/2 .81 2.07 6.69 3.74 1.42 .39 3.77 3019259 CV40BHCSL062669 5/8 .93 2.07 6.69 3.74 1.54 .39 3.92 2508154 CV40BHCSL075669 3/4 1.06 2.07 6.69 3.74 1.61 .39 4.08 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт CV40BHCSL050669 170.135 5 MM 170.002 2.5 MM CV40BHCSL062669 170.135 5 MM 170.002 2.5 MM CV40BHCSL075669 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
