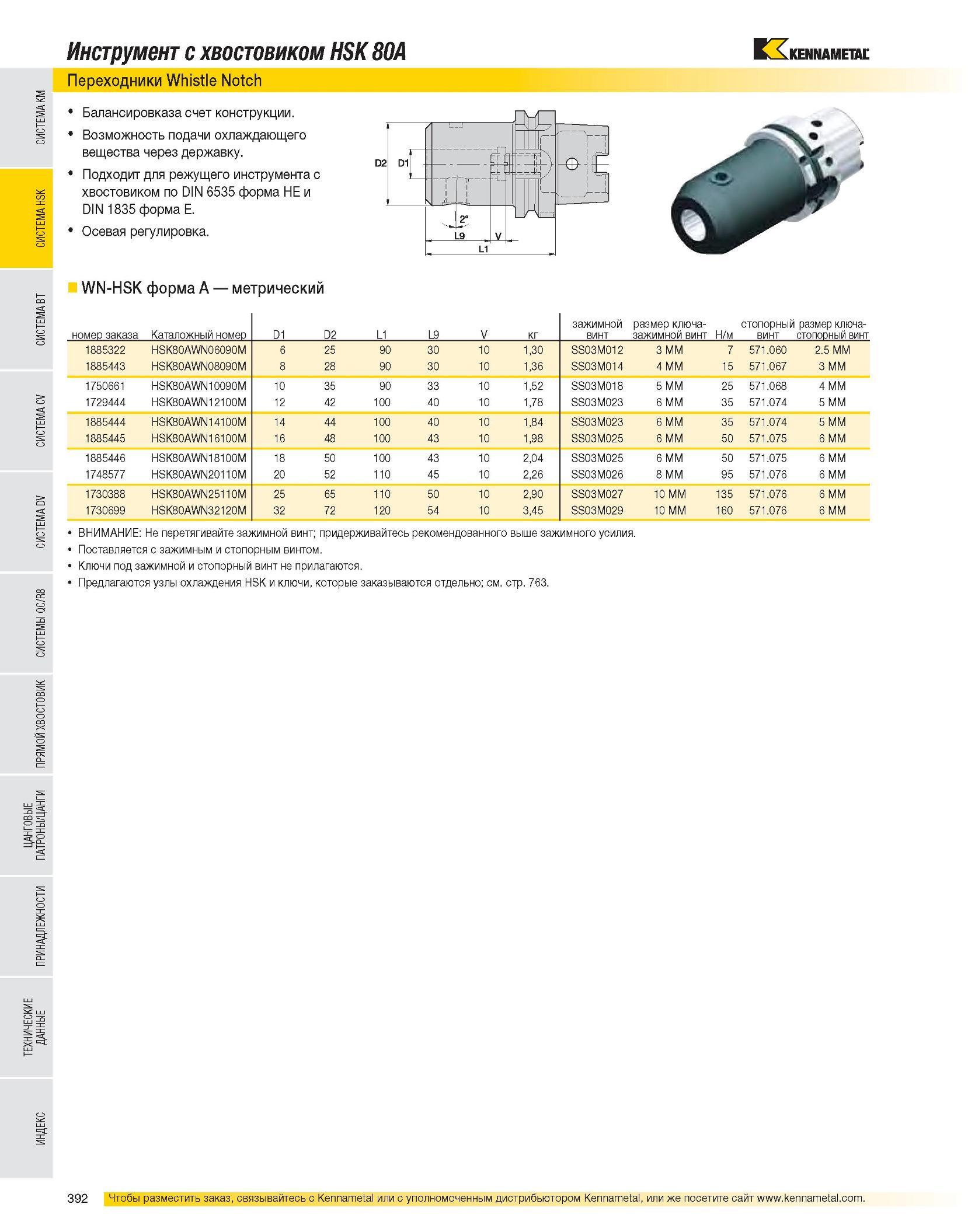

Инструмент с хвостовиком HSK 80A Переходники Whistle Notch Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-HSK форма A метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный размер ключа-винт стопорный винт 1885322 HSK80AWN06090M 6 25 90 30 10 1,30 SS03M012 3 MM 7 571.060 2.5 MM 1885443 HSK80AWN08090M 8 28 90 30 10 1,36 SS03M014 4 MM 15 571.067 3 MM 1750661 HSK80AWN10090M 10 35 90 33 10 1,52 SS03M018 5 MM 25 571.068 4 MM 1729444 HSK80AWN12100M 12 42 100 40 10 1,78 SS03M023 6 MM 35 571.074 5 MM 1885444 HSK80AWN14100M 14 44 100 40 10 1,84 SS03M023 6 MM 35 571.074 5 MM 1885445 HSK80AWN16100M 16 48 100 43 10 1,98 SS03M025 6 MM 50 571.075 6 MM 1885446 HSK80AWN18100M 18 50 100 43 10 2,04 SS03M025 6 MM 50 571.075 6 MM 1748577 HSK80AWN20110M 20 52 110 45 10 2,26 SS03M026 8 MM 95 571.076 6 MM 1730388 HSK80AWN25110M 25 65 110 50 10 2,90 SS03M027 10 MM 135 571.076 6 MM 1730699 HSK80AWN32120M 32 72 120 54 10 3,45 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
