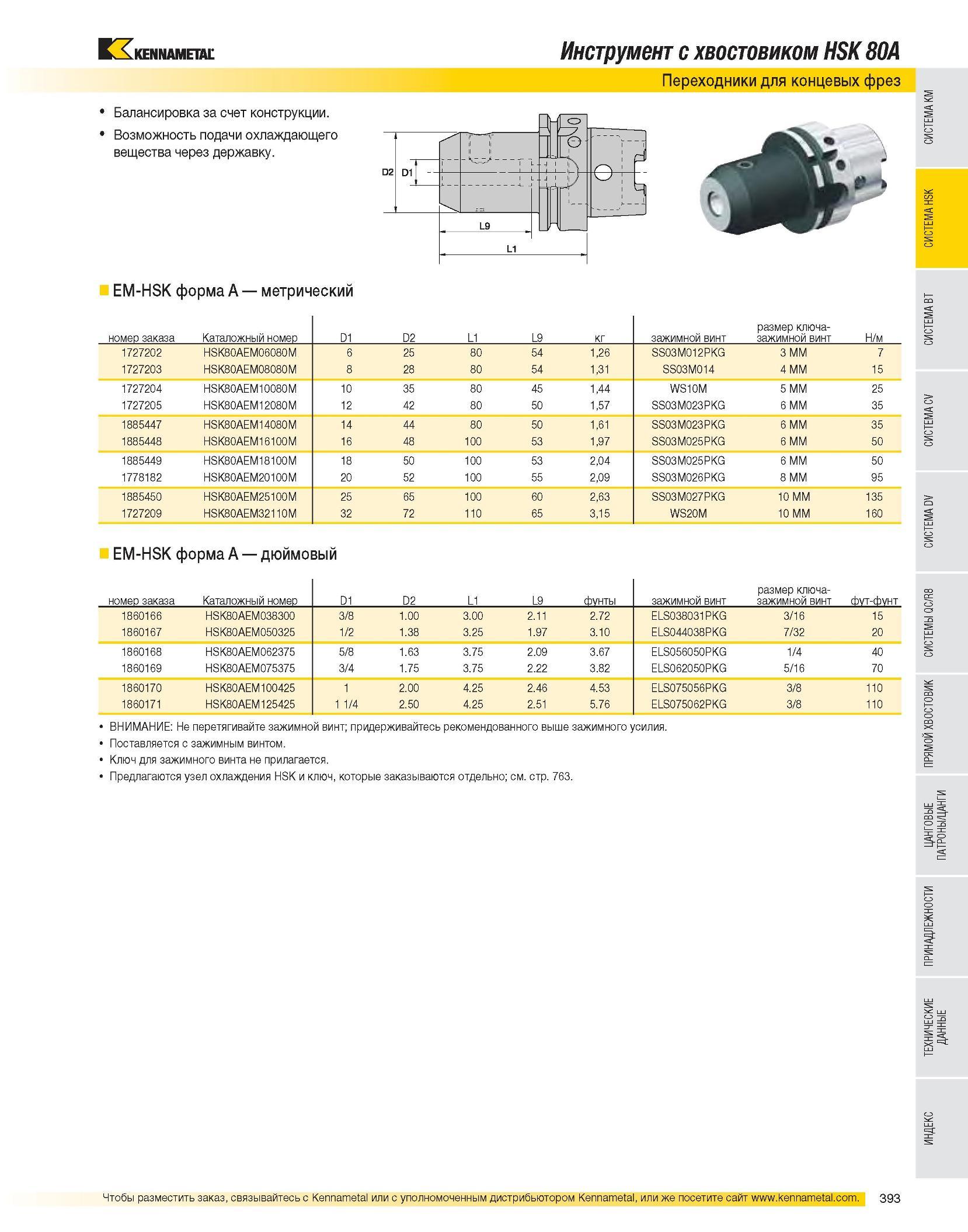

395 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.393

Каталог KENNAMETAL 2007 Системы инструмента Стр. 393 0395 Lab2u

Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком HSK 80A Переходники для концевых фрез EM-HSK форма A метрический номер заказа Каталожный номер D1 D2 L1 L9 кг зажимной винт размер ключа-зажимной винт Н/м 1727202 HSK80AEM06080M 6 25 80 54 1,26 SS03M012PKG 3 MM 7 1727203 HSK80AEM08080M 8 28 80 54 1,31 SS03M014 4 MM 15 1727204 HSK80AEM10080M 10 35 80 45 1,44 WS10M 5 MM 25 1727205 HSK80AEM12080M 12 42 80 50 1,57 SS03M023PKG 6 MM 35 1885447 HSK80AEM14080M 14 44 80 50 1,61 SS03M023PKG 6 MM 35 1885448 HSK80AEM16100M 16 48 100 53 1,97 SS03M025PKG 6 MM 50 1885449 HSK80AEM18100M 18 50 100 53 2,04 SS03M025PKG 6 MM 50 1778182 HSK80AEM20100M 20 52 100 55 2,09 SS03M026PKG 8 MM 95 1885450 HSK80AEM25100M 25 65 100 60 2,63 SS03M027PKG 10 MM 135 1727209 HSK80AEM32110M 32 72 110 65 3,15 WS20M 10 MM 160 EM-HSK форма A дюймовый номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут-фунт 1860166 HSK80AEM038300 3/8 1.00 3.00 2.11 2.72 ELS038031PKG 3/16 15 1860167 HSK80AEM050325 1/2 1.38 3.25 1.97 3.10 ELS044038PKG 7/32 20 1860168 HSK80AEM062375 5/8 1.63 3.75 2.09 3.67 ELS056050PKG 1/4 40 1860169 HSK80AEM075375 3/4 1.75 3.75 2.22 3.82 ELS062050PKG 5/16 70 1860170 HSK80AEM100425 1 2.00 4.25 2.46 4.53 ELS075056PKG 3/8 110 1860171 HSK80AEM125425 1 1/4 2.50 4.25 2.51 5.76 ELS075062PKG 3/8 110 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Предлагаются узел охлаждения HSK и ключ, которые заказываются отдельно; см. стр. 763.
