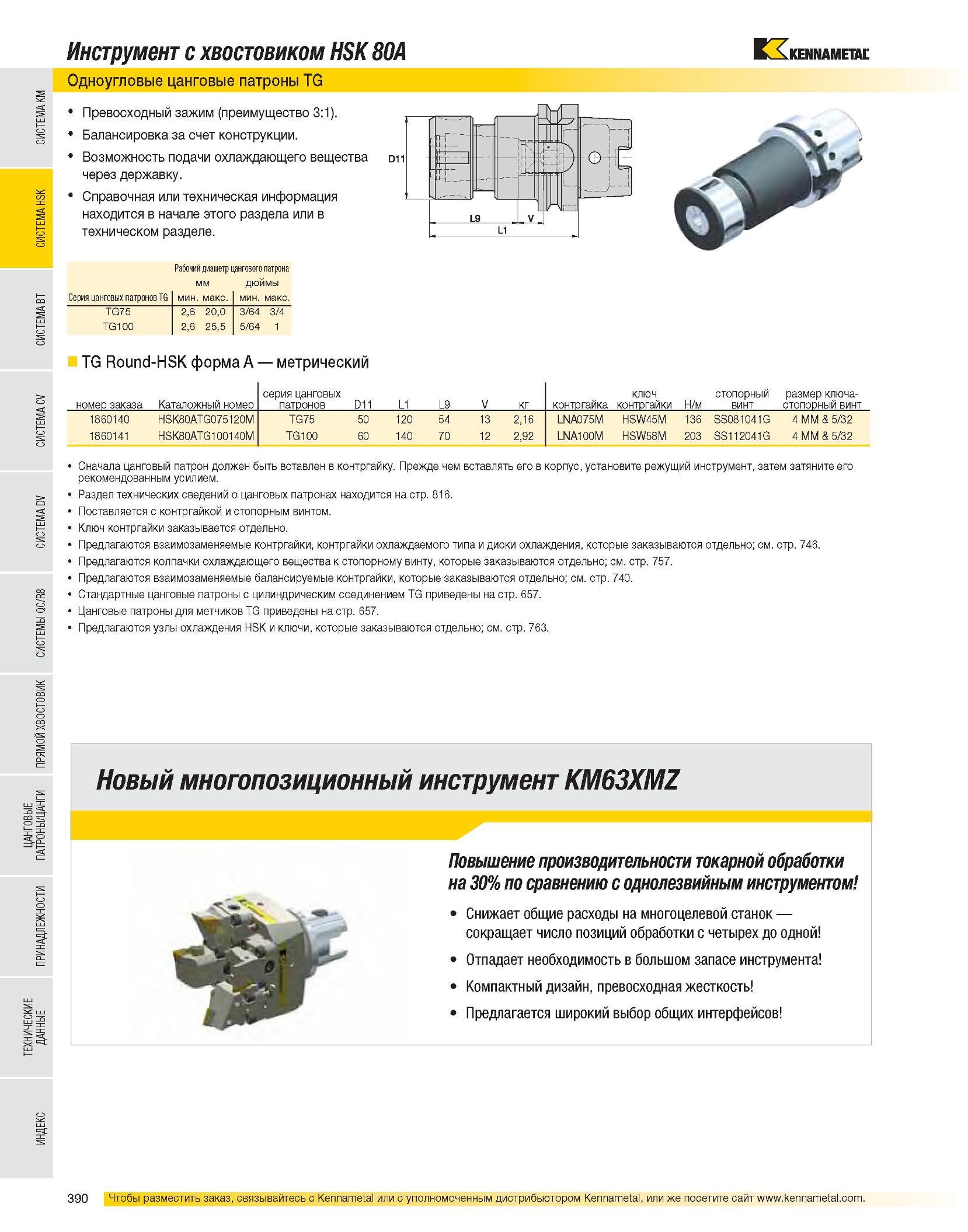

Инструмент с хвостовиком HSK 80A Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Справочная или техническая информация находится в начале этого раздела или в техническом разделе. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG Round-HSK форма A метрический номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1860140 HSK80ATG075120M TG75 50 120 54 13 2,16 LNA075M HSW45M 136 SS081041G 4 MM & 5/32 1860141 HSK80ATG100140M TG100 60 140 70 12 2,92 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки, контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 746. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Предлагаются взаимозаменяемые балансируемые контргайки, которые заказываются отдельно; см. стр. 740. Стандартные цанговые патроны с цилиндрическим соединением TG приведены на стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Новый многопозиционный инструмент KM63XMZ Повышение производительности токарной обработки на 30% по сравнению с однолезвийным инструментом Снижает общие расходы на многоцелевой станок сокращает число позиций обработки с четырех до одной Отпадает необходимость в большом запасе инструмента Компактный дизайн, превосходная жесткость Предлагается широкий выбор общих интерфейсов
