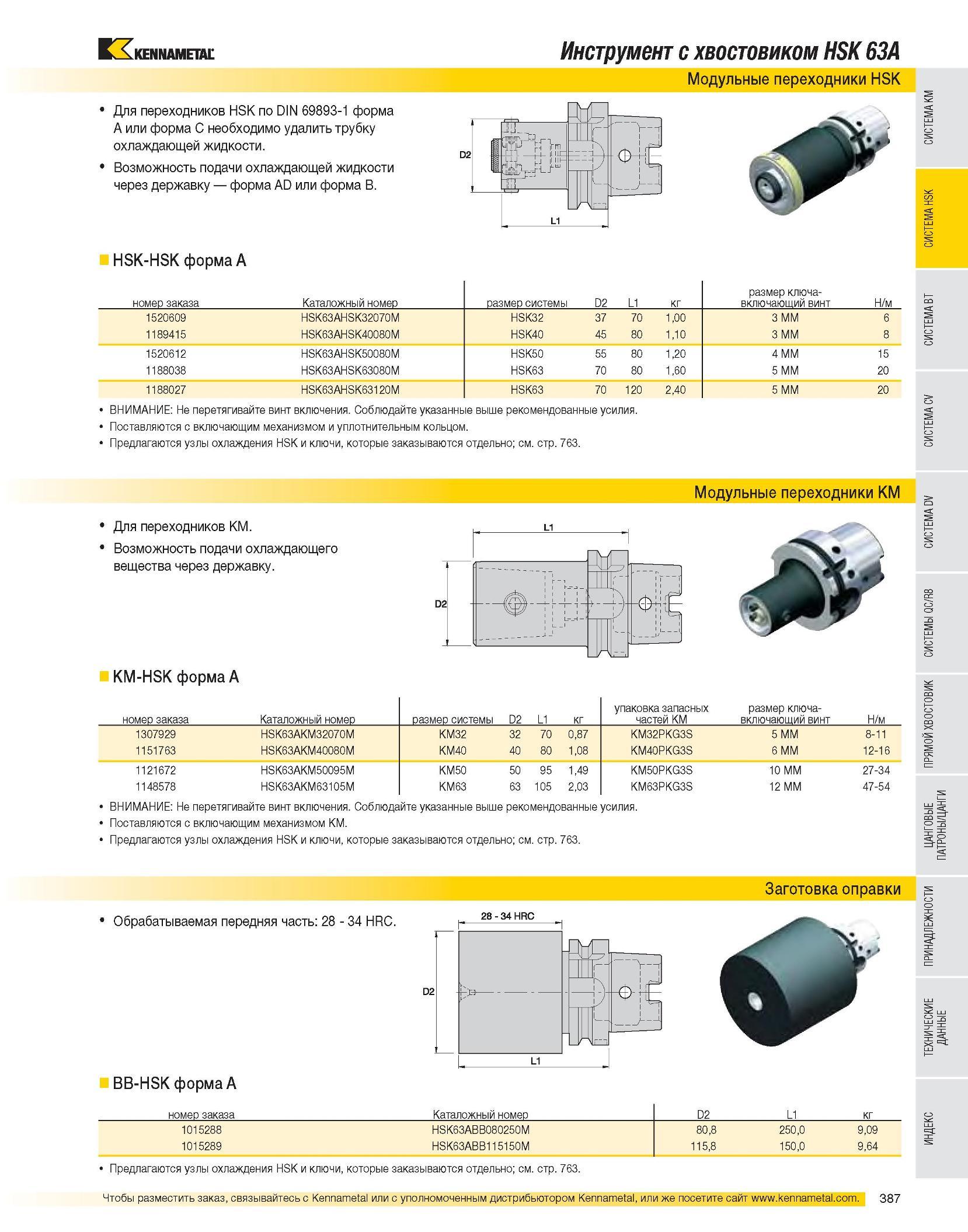

Для переходников HSK по DIN 69893-1 форма A или форма C необходимо удалить трубку охлаждающей жидкости. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. HSK-HSK форма A номер заказа Каталожный номер размер системы D2 L1 кг размер ключа-включающий винт Н/м 1520609 HSK63AHSK32070M HSK32 37 70 1,00 3 MM 6 1189415 HSK63AHSK40080M HSK40 45 80 1,10 3 MM 8 1520612 HSK63AHSK50080M HSK50 55 80 1,20 4 MM 15 1188038 HSK63AHSK63080M HSK63 70 80 1,60 5 MM 20 1188027 HSK63AHSK63120M HSK63 70 120 2,40 5 MM 20 ВНИМАНИЕ: Не перетягивайте винт включения. Соблюдайте указанные выше рекомендованные усилия. Поставляются с включающим механизмом и уплотнительным кольцом. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Инструмент с хвостовиком HSK 63A Модульные переходники HSK Модульные переходники KM Для переходников KM. Возможность подачи охлаждающего вещества через державку. KM-HSK форма A номер заказа Каталожный номер размер системы D2 L1 кг упаковка запасных частей KM размер ключа-включающий винт Н/м 1307929 HSK63AKM32070M KM32 32 70 0,87 KM32PKG3S 5 MM 8-11 1151763 HSK63AKM40080M KM40 40 80 1,08 KM40PKG3S 6 MM 12-16 1121672 HSK63AKM50095M KM50 50 95 1,49 KM50PKG3S 10 MM 27-34 1148578 HSK63AKM63105M KM63 63 105 2,03 KM63PKG3S 12 MM 47-54 ВНИМАНИЕ: Не перетягивайте винт включения. Соблюдайте указанные выше рекомендованные усилия. Поставляются с включающим механизмом KM. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Обрабатываемая передняя часть: 28 - 34 HRC. BB-HSK форма A Заготовка оправки номер заказа Каталожный номер D2 L1 кг 1015288 HSK63ABB080250M 80,8 250,0 9,09 1015289 HSK63ABB115150M 115,8 150,0 9,64 Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
