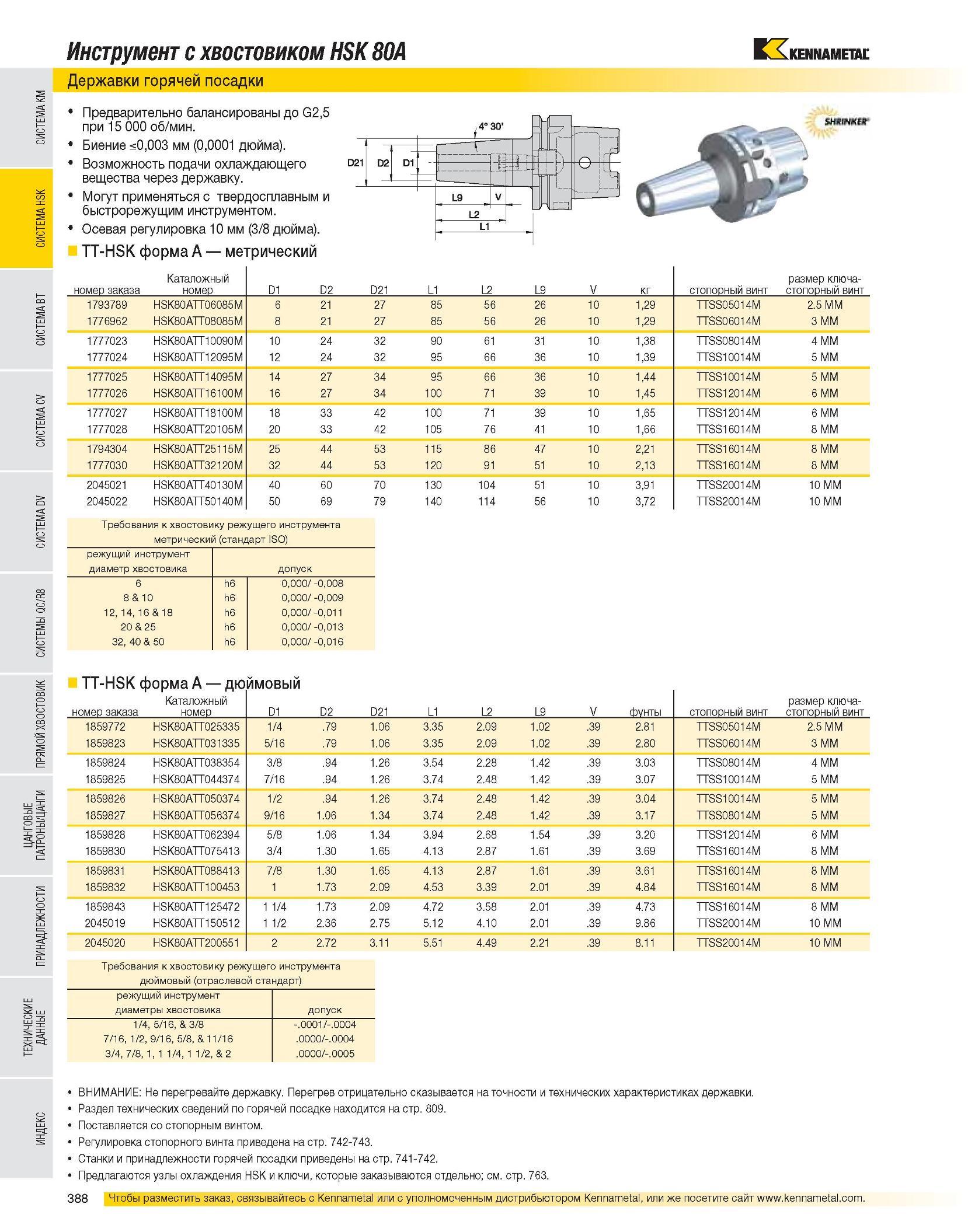

Инструмент с хвостовиком HSK 80A Державки горячей посадки Предварительно балансированы до G2,5 при 15 ООО об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом. Осевая регулировка 10 мм (3/8 дюйма). TT-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг стопорный винт размер ключа-стопорный винт 1793789 HSK80ATT06085M 6 21 27 85 56 26 10 1,29 TTSS05014M 2.5 MM 1776962 HSK80ATT08085M 8 21 27 85 56 26 10 1,29 TTSS06014M 3 MM 1777023 HSK80ATT10090M 10 24 32 90 61 31 10 1,38 TTSS08014M 4 MM 1777024 HSK80ATT12095M 12 24 32 95 66 36 10 1,39 TTSS10014M 5 MM 1777025 HSK80ATT14095M 14 27 34 95 66 36 10 1,44 TTSS10014M 5 MM 1777026 HSK80ATT16100M 16 27 34 100 71 39 10 1,45 TTSS12014M 6 MM 1777027 HSK80ATT18100M 18 33 42 100 71 39 10 1,65 TTSS12014M 6 MM 1777028 HSK80ATT20105M 20 33 42 105 76 41 10 1,66 TTSS16014M 8 MM 1794304 HSK80ATT25115M 25 44 53 115 86 47 10 2,21 TTSS16014M 8 MM 1777030 HSK80ATT32120M 32 44 53 120 91 51 10 2,13 TTSS16014M 8 MM 2045021 HSK80ATT40130M 40 60 70 130 104 51 10 3,91 TTSS20014M 10 MM 2045022 HSK80ATT50140M 50 69 79 140 114 56 10 3,72 TTSS20014M 10 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32, 40 & 50 h6 0,000/ -0,016 TT-HSK форма A дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты стопорный винт размер ключа-стопорный винт 1859772 HSK80ATT025335 1/4 .79 1.06 3.35 2.09 1.02 .39 2.81 TTSS05014M 2.5 MM 1859823 HSK80ATT031335 5/16 .79 1.06 3.35 2.09 1.02 .39 2.80 TTSS06014M 3 MM 1859824 HSK80ATT038354 3/8 .94 1.26 3.54 2.28 1.42 .39 3.03 TTSS08014M 4 MM 1859825 HSK80ATT044374 7/16 .94 1.26 3.74 2.48 1.42 .39 3.07 TTSS10014M 5 MM 1859826 HSK80ATT050374 1/2 .94 1.26 3.74 2.48 1.42 .39 3.04 TTSS10014M 5 MM 1859827 HSK80ATT056374 9/16 1.06 1.34 3.74 2.48 1.42 .39 3.17 TTSS08014M 5 MM 1859828 HSK80ATT062394 5/8 1.06 1.34 3.94 2.68 1.54 .39 3.20 TTSS12014M 6 MM 1859830 HSK80ATT075413 3/4 1.30 1.65 4.13 2.87 1.61 .39 3.69 TTSS16014M 8 MM 1859831 HSK80ATT088413 7/8 1.30 1.65 4.13 2.87 1.61 .39 3.61 TTSS16014M 8 MM 1859832 HSK80ATT100453 1 1.73 2.09 4.53 3.39 2.01 .39 4.84 TTSS16014M 8 MM 1859843 HSK80ATT125472 1 1/4 1.73 2.09 4.72 3.58 2.01 .39 4.73 TTSS16014M 8 MM 2045019 HSK80ATT150512 1 1/2 2.36 2.75 5.12 4.10 2.01 .39 9.86 TTSS20014M 10 MM 2045020 HSK80ATT200551 2 2.72 3.11 5.51 4.49 2.21 .39 8.11 TTSS20014M 10 MM Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1, 1 1/4, 1 1/2, & 2 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
