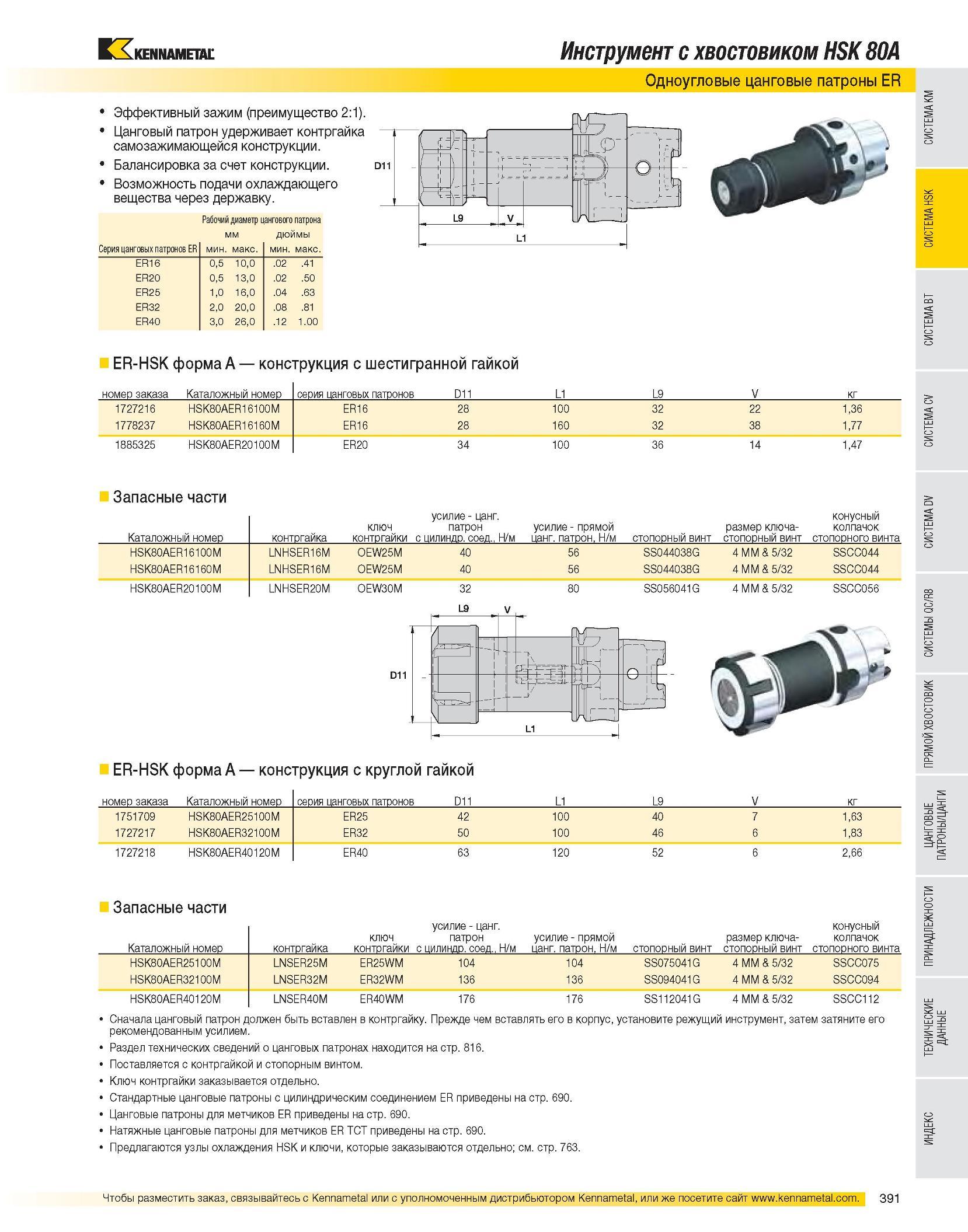

393 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.391

Каталог KENNAMETAL 2007 Системы инструмента Стр. 391 0393 Lab2u

Эффективный зажим (преимущество 2:1). Цанговый патрон удерживает контргайка самозажимающейся конструкции. Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком HSK 80A Одноугловые цанговые патроны ER Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин макс. мин. макс. ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 ER-HSK форма A конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1727216 HSK80AER16100M ER16 28 100 32 22 1,36 1778237 HSK80AER16160M ER16 28 160 32 38 1,77 1885325 HSK80AER20100M ER20 34 100 36 14 1,47 Запасные части Каталожный номер контргайка ключ контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт конусный колпачок стопорного винта HSK80AER16100M LNHSER16M OEW25M 40 56 SS044038G 4 MM & 5/32 SSCC044 HSK80AER16160M LNHSER16M OEW25M 40 56 SS044038G 4 MM & 5/32 SSCC044 HSK80AER20100M LNHSER20M OEW30M 32 80 SS056041G 4 MM & 5/32 SSCC056 ER-HSK форма A конструкция с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1751709 HSK80AER25100M ER25 42 100 40 7 1,63 1727217 HSK80AER32100M ER32 50 100 46 6 1,83 1727218 HSK80AER40120M ER40 63 120 52 6 2,66 Запасные части Каталожный номер контргайка ключ контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт конусный колпачок стопорного винта HSK80AER25100M LNSER25M ER25WM 104 104 SS075041G 4 MM & 5/32 SSCC075 HSK80AER32100M LNSER32M ER32WM 136 136 SS094041G 4 MM & 5/32 SSCC094 HSK80AER40120M LNSER40M ER40WM 176 176 SS112041G 4 MM & 5/32 SSCC112 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
