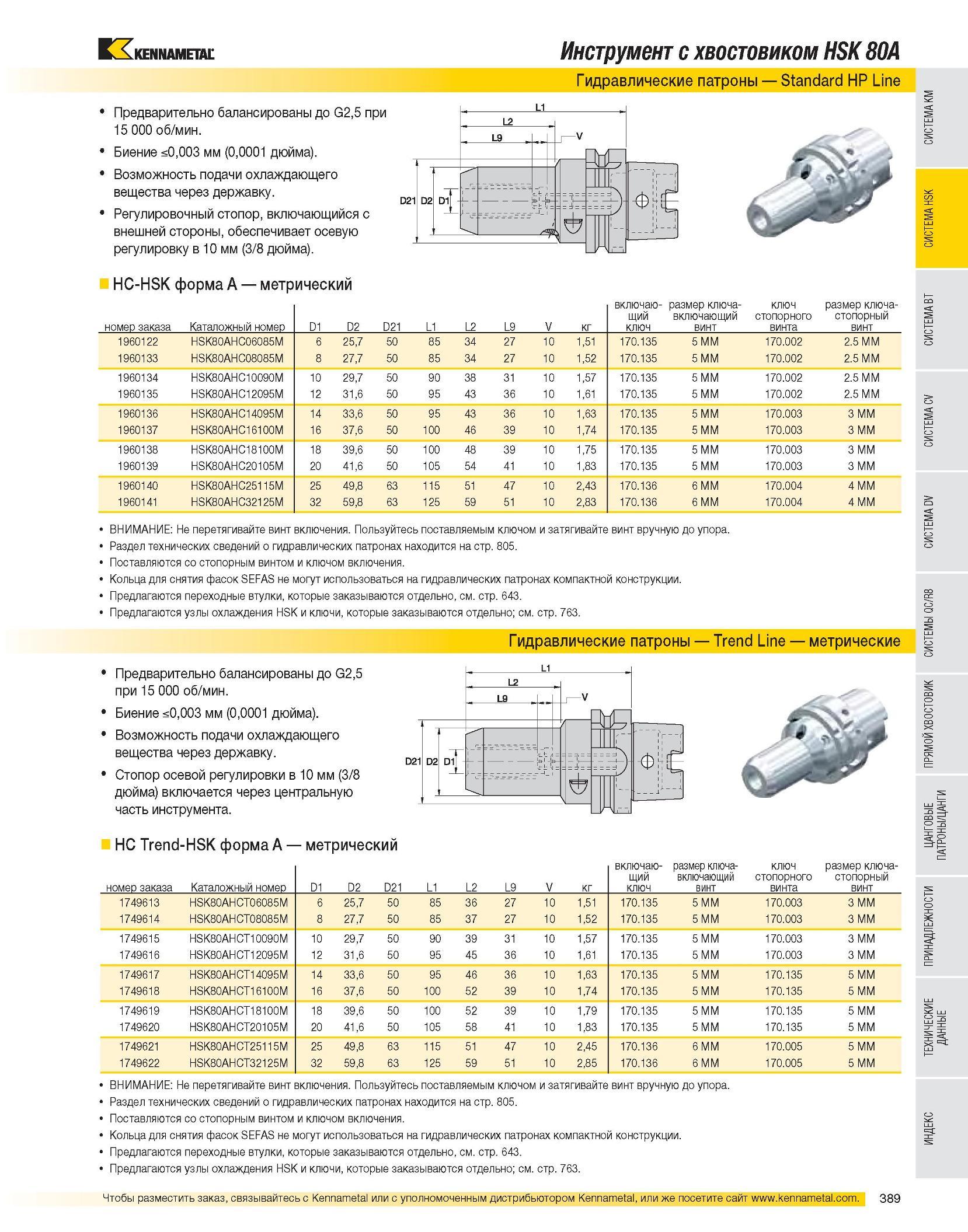

Инструмент с хвостовиком HSK 80A Гидравлические патроны Standard HP Line Предварительно балансированы до G2,5 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включаю- щий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1960122 HSK80AHC06085M 6 25,7 50 85 34 27 10 1,51 170.135 5 MM 170.002 2.5 MM 1960133 HSK80AHC08085M 8 27,7 50 85 34 27 10 1,52 170.135 5 MM 170.002 2.5 MM 1960134 HSK80AHC10090M 10 29,7 50 90 38 31 10 1,57 170.135 5 MM 170.002 2.5 MM 1960135 HSK80AHC12095M 12 31,6 50 95 43 36 10 1,61 170.135 5 MM 170.002 2.5 MM 1960136 HSK80AHC14095M 14 33,6 50 95 43 36 10 1,63 170.135 5 MM 170.003 3 MM 1960137 HSK80AHC16100M 16 37,6 50 100 46 39 10 1,74 170.135 5 MM 170.003 3 MM 1960138 HSK80AHC18100M 18 39,6 50 100 48 39 10 1,75 170.135 5 MM 170.003 3 MM 1960139 HSK80AHC20105M 20 41,6 50 105 54 41 10 1,83 170.135 5 MM 170.003 3 MM 1960140 HSK80AHC25115M 25 49,8 63 115 51 47 10 2,43 170.136 6 MM 170.004 4 MM 1960141 HSK80AHC32125M 32 59,8 63 125 59 51 10 2,83 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Гидравлические патроны Trend Line метрические Предварительно балансированы до G2,5 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм (3/8 дюйма) включается через центральную часть инструмента. HC Trend-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включаю- щий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт 1749613 HSK80AHCT06085M 6 25,7 50 85 36 27 10 1,51 170.135 5 MM 170.003 3 MM 1749614 HSK80AHCT08085M 8 27,7 50 85 37 27 10 1,52 170.135 5 MM 170.003 3 MM 1749615 HSK80AHCT10090M 10 29,7 50 90 39 31 10 1,57 170.135 5 MM 170.003 3 MM 1749616 HSK80AHCT12095M 12 31,6 50 95 45 36 10 1,61 170.135 5 MM 170.003 3 MM 1749617 HSK80AHCT14095M 14 33,6 50 95 46 36 10 1,63 170.135 5 MM 170.135 5 MM 1749618 HSK80AHCT16100M 16 37,6 50 100 52 39 10 1,74 170.135 5 MM 170.135 5 MM 1749619 HSK80AHCT18100M 18 39,6 50 100 52 39 10 1,79 170.135 5 MM 170.135 5 MM 1749620 HSK80AHCT20105M 20 41,6 50 105 58 41 10 1,83 170.135 5 MM 170.135 5 MM 1749621 HSK80AHCT25115M 25 49,8 63 115 51 47 10 2,45 170.136 6 MM 170.005 5 MM 1749622 HSK80AHCT32125M 32 59,8 63 125 59 51 10 2,85 170.136 6 MM 170.005 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
