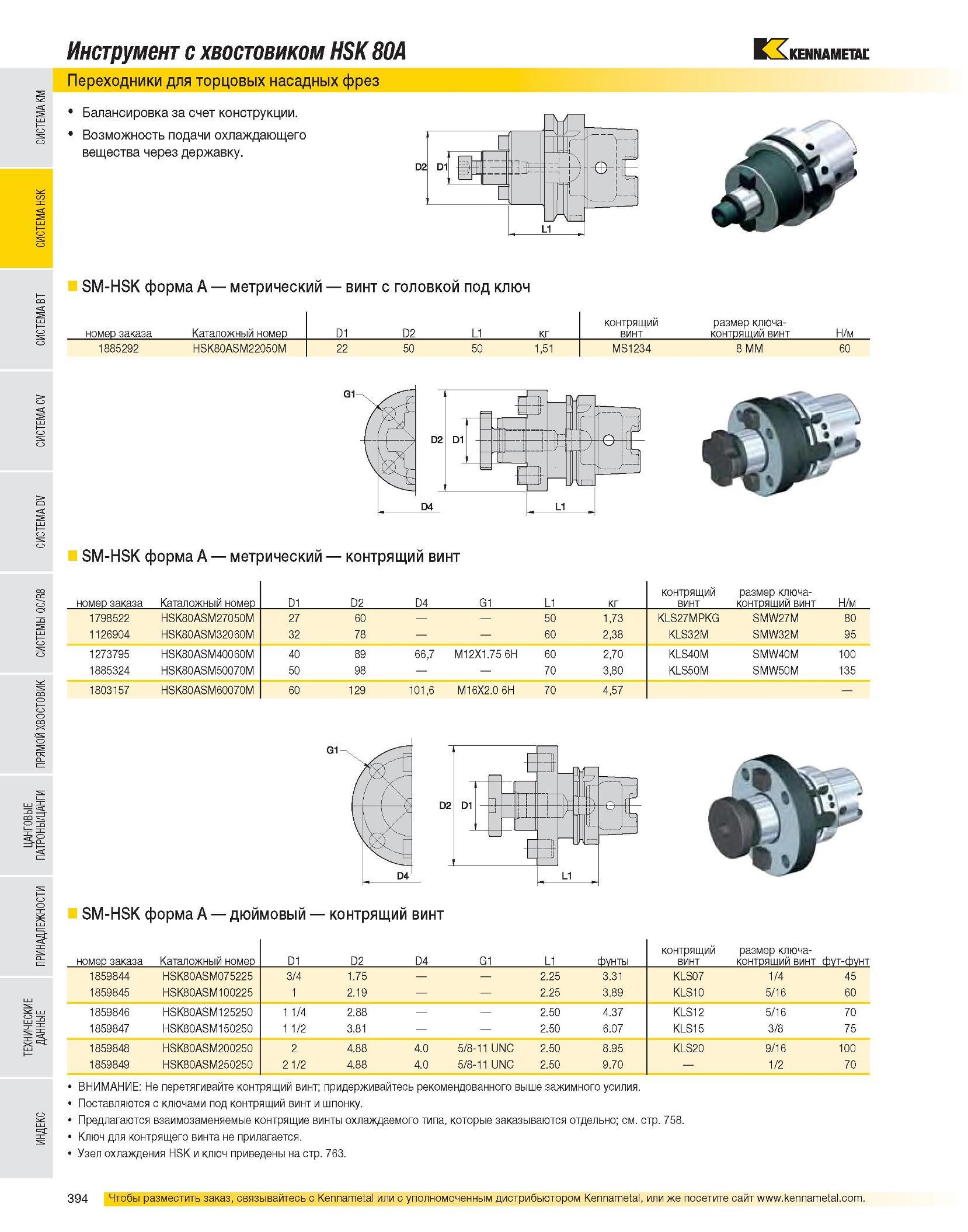

Инструмент с хвостовиком HSK 80A Переходники для торцовых насадных фрез Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. SM-HSK форма A метрический винт с головкой под ключ номер заказа Каталожный номер D1 D2 L1 кг контрящий винт размер ключа-контрящий винт Н/м 1885292 HSK80ASM22050M 22 50 50 1,51 MS1234 8 MM 60 SM-HSK форма A метрический контрящий винт номер заказа Каталожный номер D1 D2 D4 G1 L1 кг контрящий винт размер ключа-контрящий винт Н/м 1798522 HSK80ASM27050M 27 60 50 1,73 KLS27MPKG SMW27M 80 1126904 HSK80ASM32060M 32 78 - 60 2,38 KLS32M SMW32M 95 1273795 HSK80ASM40060M 40 89 66,7 M12X1.75 6H 60 2,70 KLS40M SMW40M 100 1885324 HSK80ASM50070M 50 98 70 3,80 KLS50M SMW50M 135 1803157 HSK80ASM60070M 60 129 101,6 M16X2.0 6H 70 4,57 SM-HSK форма A дюймовый контрящий винт номер заказа Каталожный номер D1 D2 D4 G1 L1 фунты контрящий винт размер ключа-контрящий винт фут-фунт 1859844 HSK80ASM075225 3/4 1.75 2.25 3.31 KLS07 1/4 45 1859845 HSK80ASM100225 1 2.19 2.25 3.89 KLS10 5/16 60 1859846 HSK80ASM125250 1 1/4 2.88 2.50 4.37 KLS12 5/16 70 1859847 HSK80ASM150250 1 1/2 3.81 2.50 6.07 KLS15 3/8 75 1859848 HSK80ASM200250 2 4.88 4.0 5/8-11 UNC 2.50 8.95 KLS20 9/16 100 1859849 HSK80ASM250250 2 1/2 4.88 4.0 5/8-11 UNC 2.50 9.70 1/2 70 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763.
