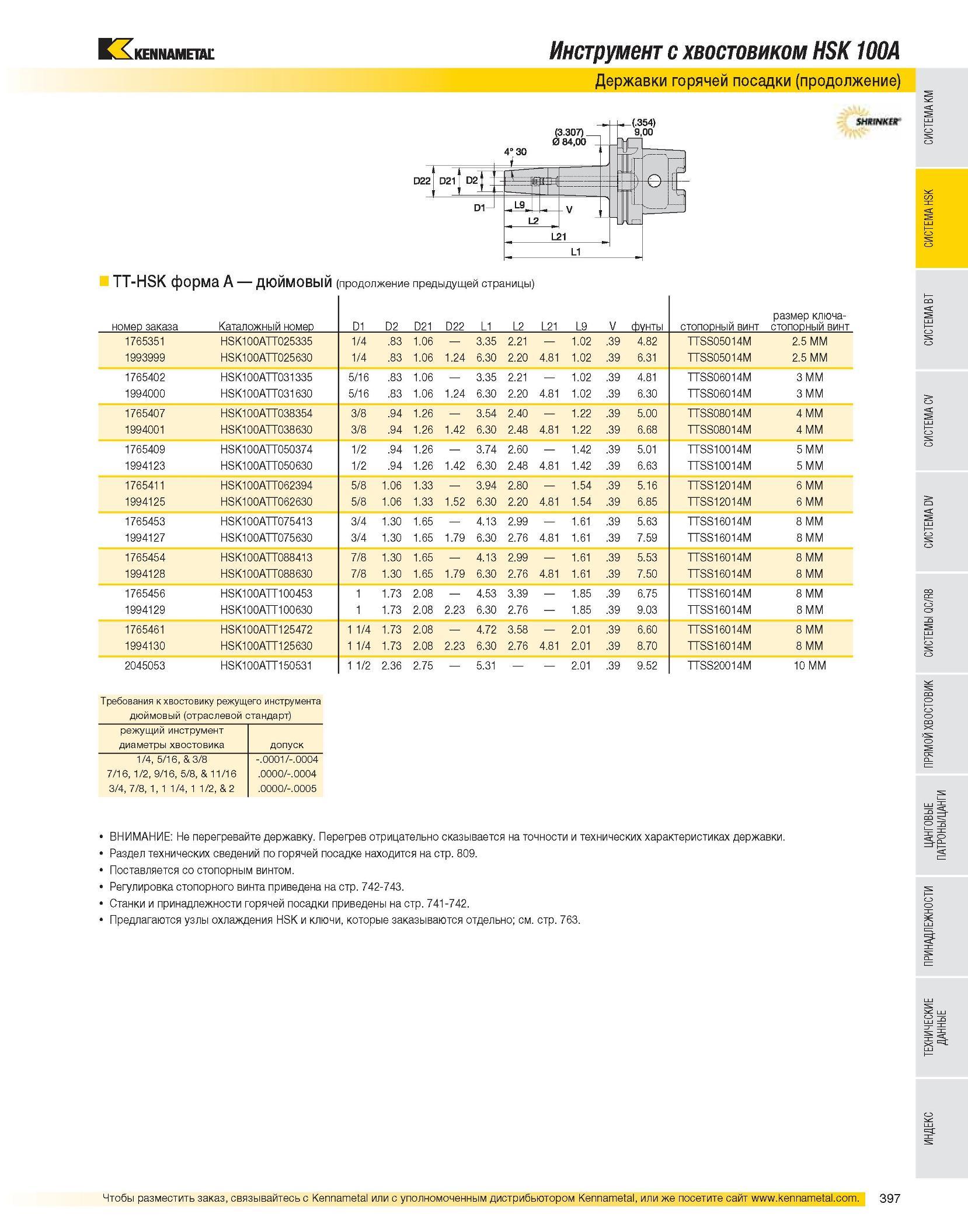

Инструмент с хвостовиком HSK 100A Державки горячей посадки (продолжение) TT-HSK форма A дюймовый (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L21 L9 V фунты стопорный винт размер ключа-стопорный винт 1765351 HSK100ATT025335 1/4 .83 1.06 3.35 2.21 1.02 .39 4.82 TTSS05014M 2.5 MM 1993999 HSK100ATT025630 1/4 .83 1.06 1.24 6.30 2.20 4.81 1.02 .39 6.31 TTSS05014M 2.5 MM 1765402 HSK100ATT031335 5/16 .83 1.06 3.35 2.21 1.02 .39 4.81 TTSS06014M 3 MM 1994000 HSK100ATT031630 5/16 .83 1.06 1.24 6.30 2.20 4.81 1.02 .39 6.30 TTSS06014M 3 MM 1765407 HSK100ATT038354 3/8 .94 1.26 3.54 2.40 1.22 .39 5.00 TTSS08014M 4 MM 1994001 HSK100ATT038630 3/8 .94 1.26 1.42 6.30 2.48 4.81 1.22 .39 6.68 TTSS08014M 4 MM 1765409 HSK100ATT050374 1/2 .94 1.26 3.74 2.60 1.42 .39 5.01 TTSS10014M 5 MM 1994123 HSK100ATT050630 1/2 .94 1.26 1.42 6.30 2.48 4.81 1.42 .39 6.63 TTSS10014M 5 MM 1765411 HSK100ATT062394 5/8 1.06 1.33 3.94 2.80 1.54 .39 5.16 TTSS12014M 6 MM 1994125 HSK100ATT062630 5/8 1.06 1.33 1.52 6.30 2.20 4.81 1.54 .39 6.85 TTSS12014M 6 MM 1765453 HSK100ATT075413 3/4 1.30 1.65 4.13 2.99 1.61 .39 5.63 TTSS16014M 8 MM 1994127 HSK100ATT075630 3/4 1.30 1.65 1.79 6.30 2.76 4.81 1.61 .39 7.59 TTSS16014M 8 MM 1765454 HSK100ATT088413 7/8 1.30 1.65 4.13 2.99 1.61 .39 5.53 TTSS16014M 8 MM 1994128 HSK100ATT088630 7/8 1.30 1.65 1.79 6.30 2.76 4.81 1.61 .39 7.50 TTSS16014M 8 MM 1765456 HSK100ATT100453 1 1.73 2.08 4.53 3.39 1.85 .39 6.75 TTSS16014M 8 MM 1994129 HSK100ATT100630 1 1.73 2.08 2.23 6.30 2.76 1.85 .39 9.03 TTSS16014M 8 MM 1765461 HSK100ATT125472 1 1/4 1.73 2.08 4.72 3.58 2.01 .39 6.60 TTSS16014M 8 MM 1994130 HSK100ATT125630 1 1/4 1.73 2.08 2.23 6.30 2.76 4.81 2.01 .39 8.70 TTSS16014M 8 MM 2045053 HSK100ATT150531 1 1/2 2.36 2.75 5.31 2.01 .39 9.52 TTSS20014M 10 MM Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1, 1 1/4, 1 1/2, & 2 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
