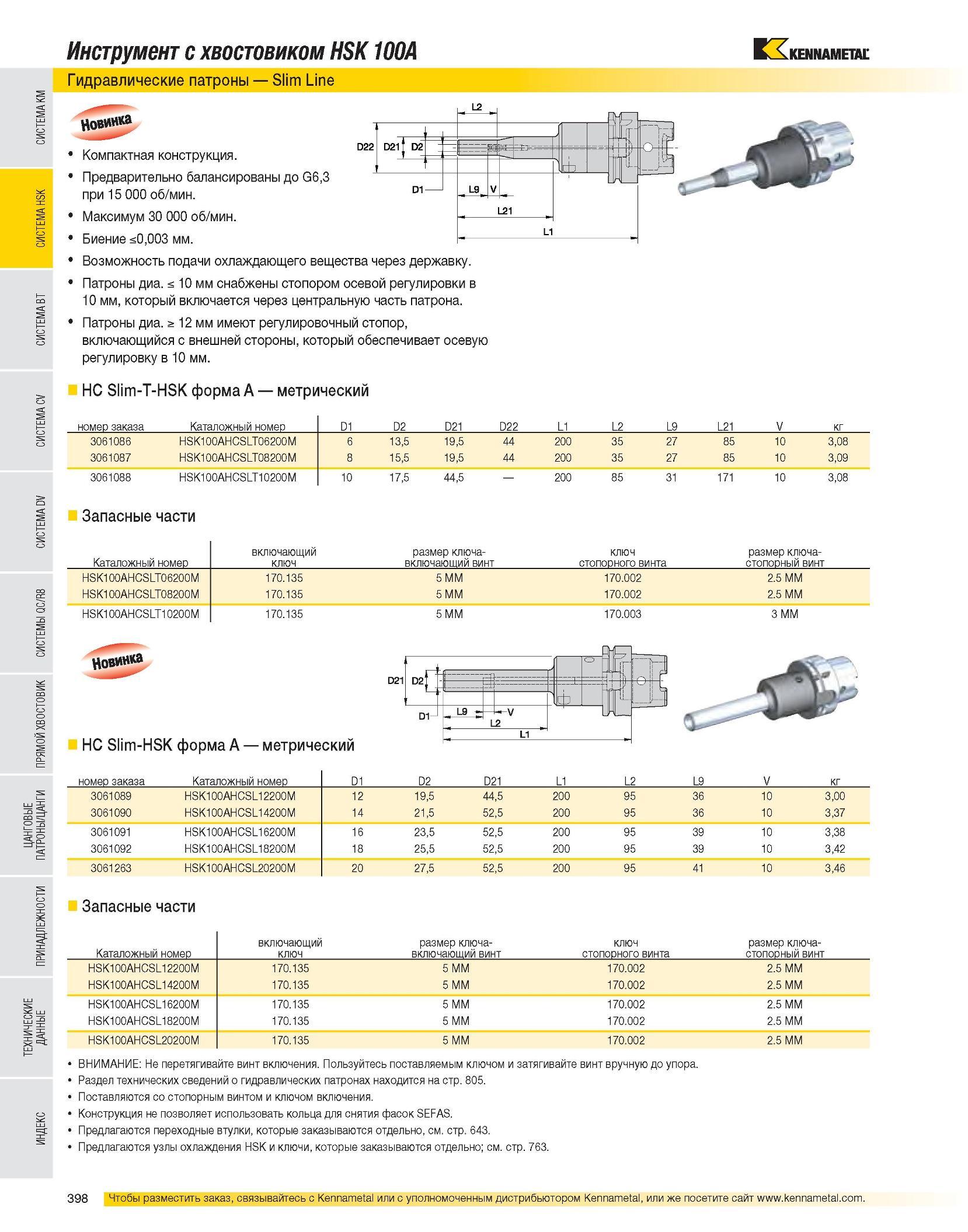

Инструмент с хвостовиком HSK 100A Гидравлические патроны Slim Line Компактная конструкция. Предварительно балансированы до G6,3 при 15 000 об/мин. Максимум 30 000 об/мин. Биение <0,003 мм. Возможность подачи охлаждающего вещества через державку. Патроны диа. < 10 мм снабжены стопором осевой регулировки в 10 мм, который включается через центральную часть патрона. Патроны диа. > 12 мм имеют регулировочный стопор, включающийся с внешней стороны, который обеспечивает осевую регулировку в 10 мм. HC Slim-T-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг 3061086 HSK100AHCSLT06200M 6 13,5 19,5 44 200 35 27 85 10 3,08 3061087 HSK100AHCSLT08200M 8 15,5 19,5 44 200 35 27 85 10 3,09 3061088 HSK100AHCSLT10200M 10 17,5 44,5 - 200 85 31 171 10 3,08 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт HSK100AHCSLT06200M 170.135 5 MM 170.002 2.5 MM HSK100AHCSLT08200M 170.135 5 MM 170.002 2.5 MM HSK100AHCSLT10200M 170.135 5 MM 170.003 3 MM HC Slim-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг 3061089 HSK100AHCSL12200M 12 19,5 44,5 200 95 36 10 3,00 3061090 HSK100AHCSL14200M 14 21,5 52,5 200 95 36 10 3,37 3061091 HSK100AHCSL16200M 16 23,5 52,5 200 95 39 10 3,38 3061092 HSK100AHCSL18200M 18 25,5 52,5 200 95 39 10 3,42 3061263 HSK100AHCSL20200M 20 27,5 52,5 200 95 41 10 3,46 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт HSK100AHCSL12200M 170.135 5 MM 170.002 2.5 MM HSK100AHCSL14200M 170.135 5 MM 170.002 2.5 MM HSK100AHCSL16200M 170.135 5 MM 170.002 2.5 MM HSK100AHCSL18200M 170.135 5 MM 170.002 2.5 MM HSK100AHCSL20200M 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
