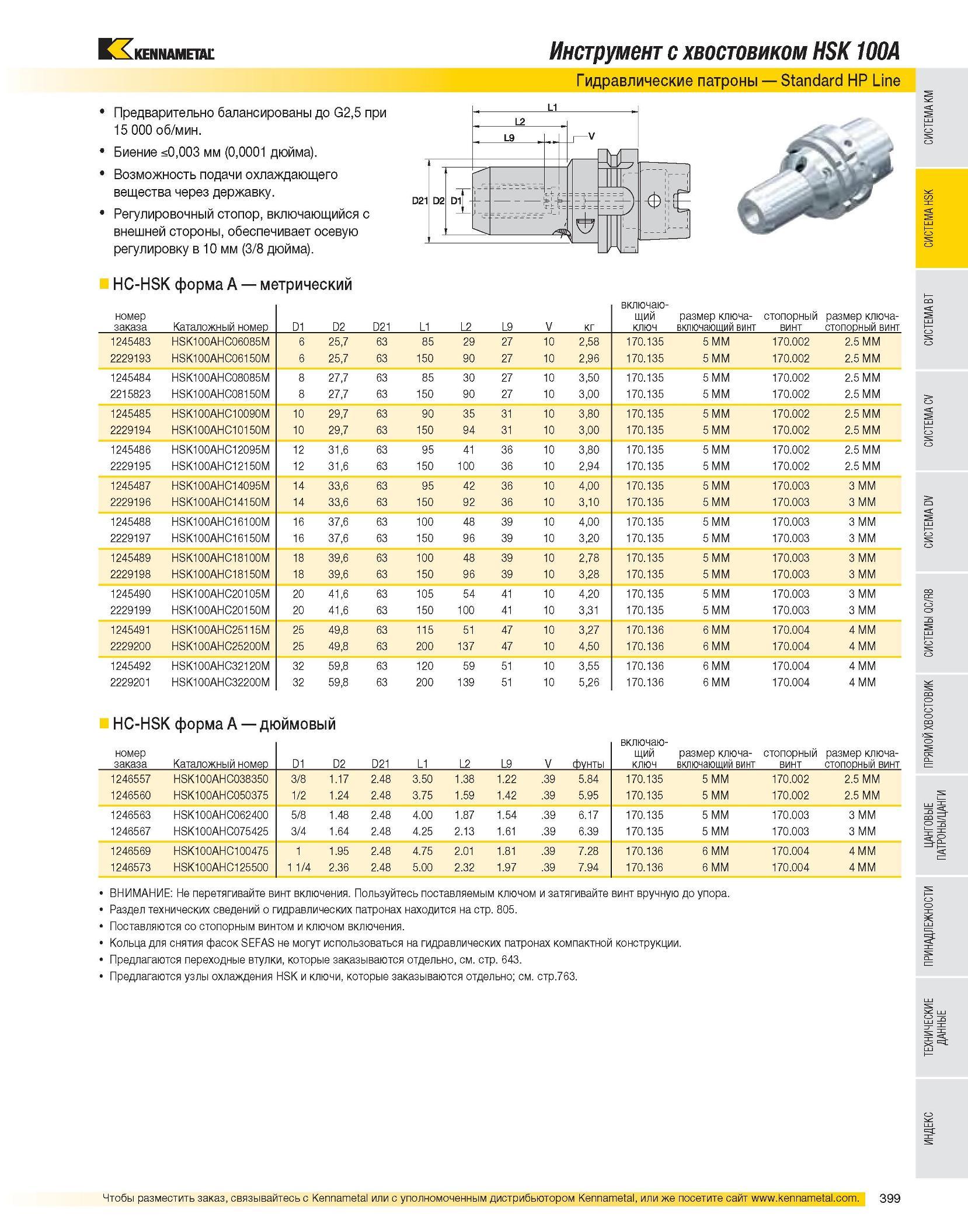

Инструмент с хвостовиком HSK 100A Гидравлические патроны Standard HP Line Предварительно балансированы до G2,5 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включаю- щий ключ размер ключа-включающий винт стопорный винт размер ключа-стопорный винт 1245483 HSK100AHC06085M 6 25,7 63 85 29 27 10 2,58 170.135 5 MM 170.002 2.5 MM 2229193 HSK100AHC06150M 6 25,7 63 150 90 27 10 2,96 170.135 5 MM 170.002 2.5 MM 1245484 HSK100AHC08085M 8 27,7 63 85 30 27 10 3,50 170.135 5 MM 170.002 2.5 MM 2215823 HSK100AHC08150M 8 27,7 63 150 90 27 10 3,00 170.135 5 MM 170.002 2.5 MM 1245485 HSK100AHC10090M 10 29,7 63 90 35 31 10 3,80 170.135 5 MM 170.002 2.5 MM 2229194 HSK100AHC10150M 10 29,7 63 150 94 31 10 3,00 170.135 5 MM 170.002 2.5 MM 1245486 HSK100AHC12095M 12 31,6 63 95 41 36 10 3,80 170.135 5 MM 170.002 2.5 MM 2229195 HSK100AHC12150M 12 31,6 63 150 100 36 10 2,94 170.135 5 MM 170.002 2.5 MM 1245487 HSK100AHC14095M 14 33,6 63 95 42 36 10 4,00 170.135 5 MM 170.003 3 MM 2229196 HSK100AHC14150M 14 33,6 63 150 92 36 10 3,10 170.135 5 MM 170.003 3 MM 1245488 HSK100AHC16100M 16 37,6 63 100 48 39 10 4,00 170.135 5 MM 170.003 3 MM 2229197 HSK100AHC16150M 16 37,6 63 150 96 39 10 3,20 170.135 5 MM 170.003 3 MM 1245489 HSK100AHC18100M 18 39,6 63 100 48 39 10 2,78 170.135 5 MM 170.003 3 MM 2229198 HSK100AHC18150M 18 39,6 63 150 96 39 10 3,28 170.135 5 MM 170.003 3 MM 1245490 HSK100AHC20105M 20 41,6 63 105 54 41 10 4,20 170.135 5 MM 170.003 3 MM 2229199 HSK100AHC20150M 20 41,6 63 150 100 41 10 3,31 170.135 5 MM 170.003 3 MM 1245491 HSK100AHC25115M 25 49,8 63 115 51 47 10 3,27 170.136 6 MM 170.004 4 MM 2229200 HSK100AHC25200M 25 49,8 63 200 137 47 10 4,50 170.136 6 MM 170.004 4 MM 1245492 HSK100AHC32120M 32 59,8 63 120 59 51 10 3,55 170.136 6 MM 170.004 4 MM 2229201 HSK100AHC32200M 32 59,8 63 200 139 51 10 5,26 170.136 6 MM 170.004 4 MM HC-HSK форма A дюймовый номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V фунты включаю- щий ключ размер ключа-включающий винт стопорный винт размер ключа-стопорный винт 1246557 HSK100AHC038350 3/8 1.17 2.48 3.50 1.38 1.22 .39 5.84 170.135 5 MM 170.002 2.5 MM 1246560 HSK100AHC050375 1/2 1.24 2.48 3.75 1.59 1.42 .39 5.95 170.135 5 MM 170.002 2.5 MM 1246563 HSK100AHC062400 5/8 1.48 2.48 4.00 1.87 1.54 .39 6.17 170.135 5 MM 170.003 3 MM 1246567 HSK100AHC075425 3/4 1.64 2.48 4.25 2.13 1.61 .39 6.39 170.135 5 MM 170.003 3 MM 1246569 HSK100AHC100475 1 1.95 2.48 4.75 2.01 1.81 .39 7.28 170.136 6 MM 170.004 4 MM 1246573 HSK100AHC125500 1 1/4 2.36 2.48 5.00 2.32 1.97 .39 7.94 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр.763.
