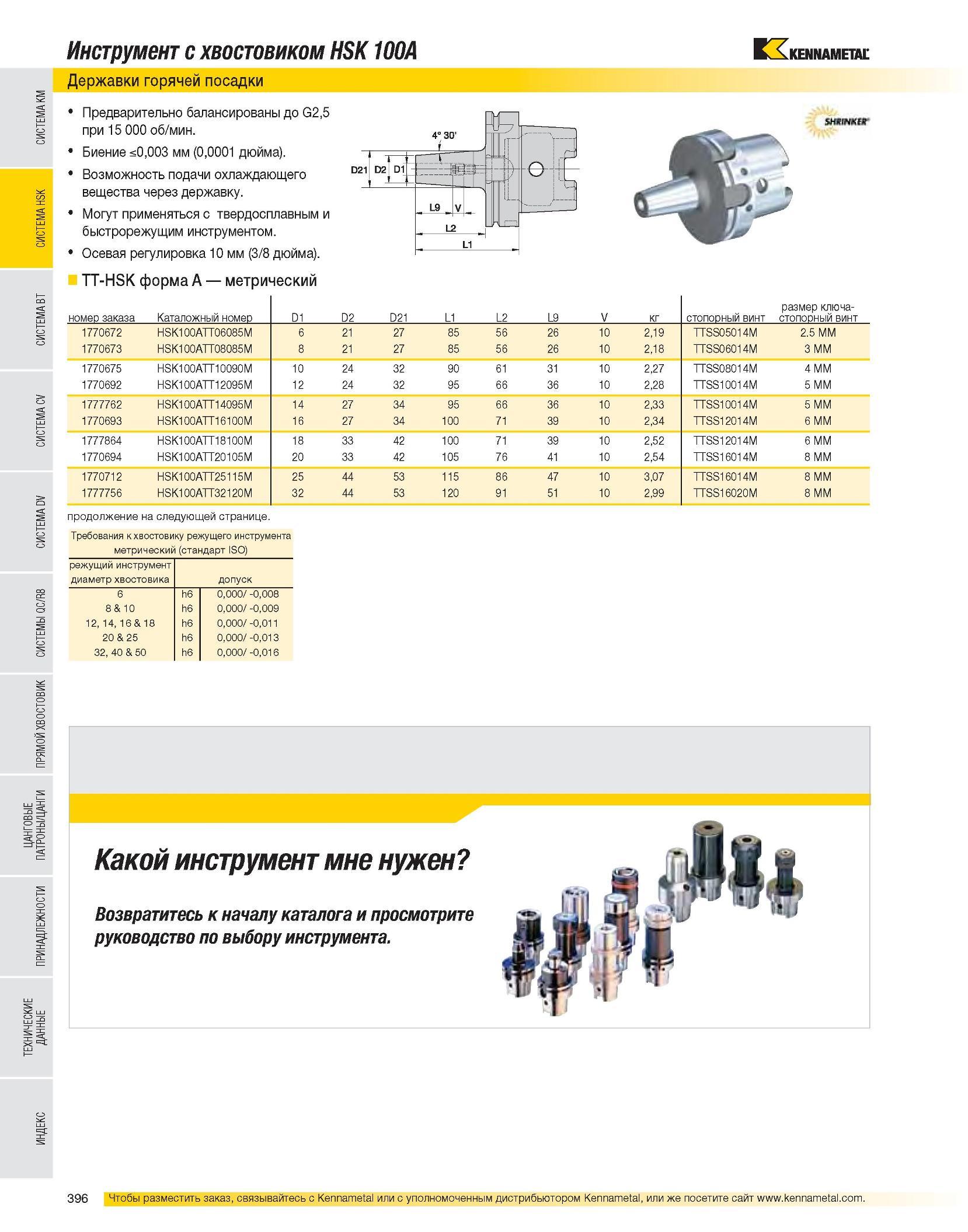

Инструмент с хвостовиком HSK 100A Державки горячей посадки Предварительно балансированы до G2,5 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом. Осевая регулировка 10 мм (3/8 дюйма). TT-HSK форма A метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг стопорный винт размер ключа-стопорный винт 1770672 HSK100ATT06085M 6 21 27 85 56 26 10 2,19 TTSS05014M 2.5 MM 1770673 HSK100ATT08085M 8 21 27 85 56 26 10 2,18 TTSS06014M 3 MM 1770675 HSK100ATT10090M 10 24 32 90 61 31 10 2,27 TTSS08014M 4 MM 1770692 HSK100ATT12095M 12 24 32 95 66 36 10 2,28 TTSS10014M 5 MM 1777762 HSK100ATT14095M 14 27 34 95 66 36 10 2,33 TTSS10014M 5 MM 1770693 HSK100ATT16100M 16 27 34 100 71 39 10 2,34 TTSS12014M 6 MM 1777864 HSK100ATT18100M 18 33 42 100 71 39 10 2,52 TTSS12014M 6 MM 1770694 HSK100ATT20105M 20 33 42 105 76 41 10 2,54 TTSS16014M 8 MM 1770712 HSK100ATT25115M 25 44 53 115 86 47 10 3,07 TTSS16014M 8 MM 1777756 HSK100ATT32120M 32 44 53 120 91 51 10 2,99 TTSS16020M 8 MM продолжение на следующей странице. Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32, 40 & 50 h6 0,000/ -0,016
