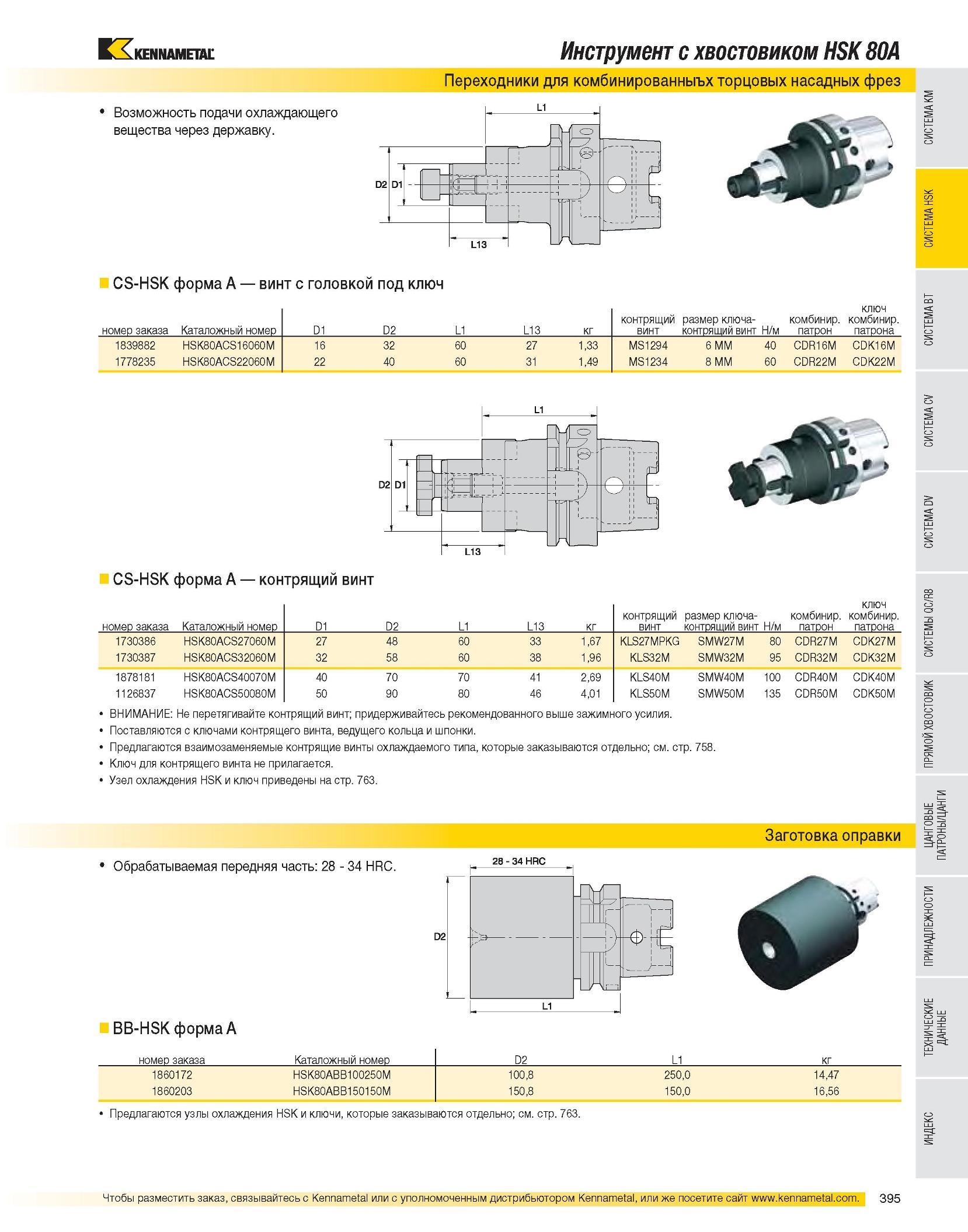

397 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.395

Каталог KENNAMETAL 2007 Системы инструмента Стр. 395 0397 Lab2u

Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком HSK 80A Переходники для комбинированныъх торцовых насадных фрез CS-HSK форма A винт с головкой под ключ номер заказа Каталожный номер D1 D2 L1 L13 кг контрящий винт размер ключа-контрящий винт Н/м комбинир. патрон ключ комбинир. патрона 1839882 HSK80ACS16060M 16 32 60 27 1,33 MS1294 6 MM 40 CDR16M CDK16M 1778235 HSK80ACS22060M 22 40 60 31 1,49 MS1234 8 MM 60 CDR22M CDK22M CS-HSK форма A контрящий винт номер заказа Каталожный номер D1 D2 L1 L13 кг контрящий винт размер ключа-контрящий винт Н/м комбинир. патрон ключ комбинир. патрона 1730386 HSK80ACS27060M 27 48 60 33 1,67 KLS27MPKG SMW27M 80 CDR27M CDK27M 1730387 HSK80ACS32060M 32 58 60 38 1,96 KLS32M SMW32M 95 CDR32M CDK32M 1878181 HSK80ACS40070M 40 70 70 41 2,69 KLS40M SMW40M 100 CDR40M CDK40M 1126837 HSK80ACS50080M 50 90 80 46 4,01 KLS50M SMW50M 135 CDR50M CDK50M ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами контрящего винта, ведущего кольца и шпонки. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763. Обрабатываемая передняя часть: 28 - 34 HRC. BB-HSK форма A Заготовка оправки номер заказа Каталожный номер D2 L1 кг 1860172 HSK80ABB100250M 100,8 250,0 14,47 1860203 HSK80ABB150150M 150,8 150,0 16,56 Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
