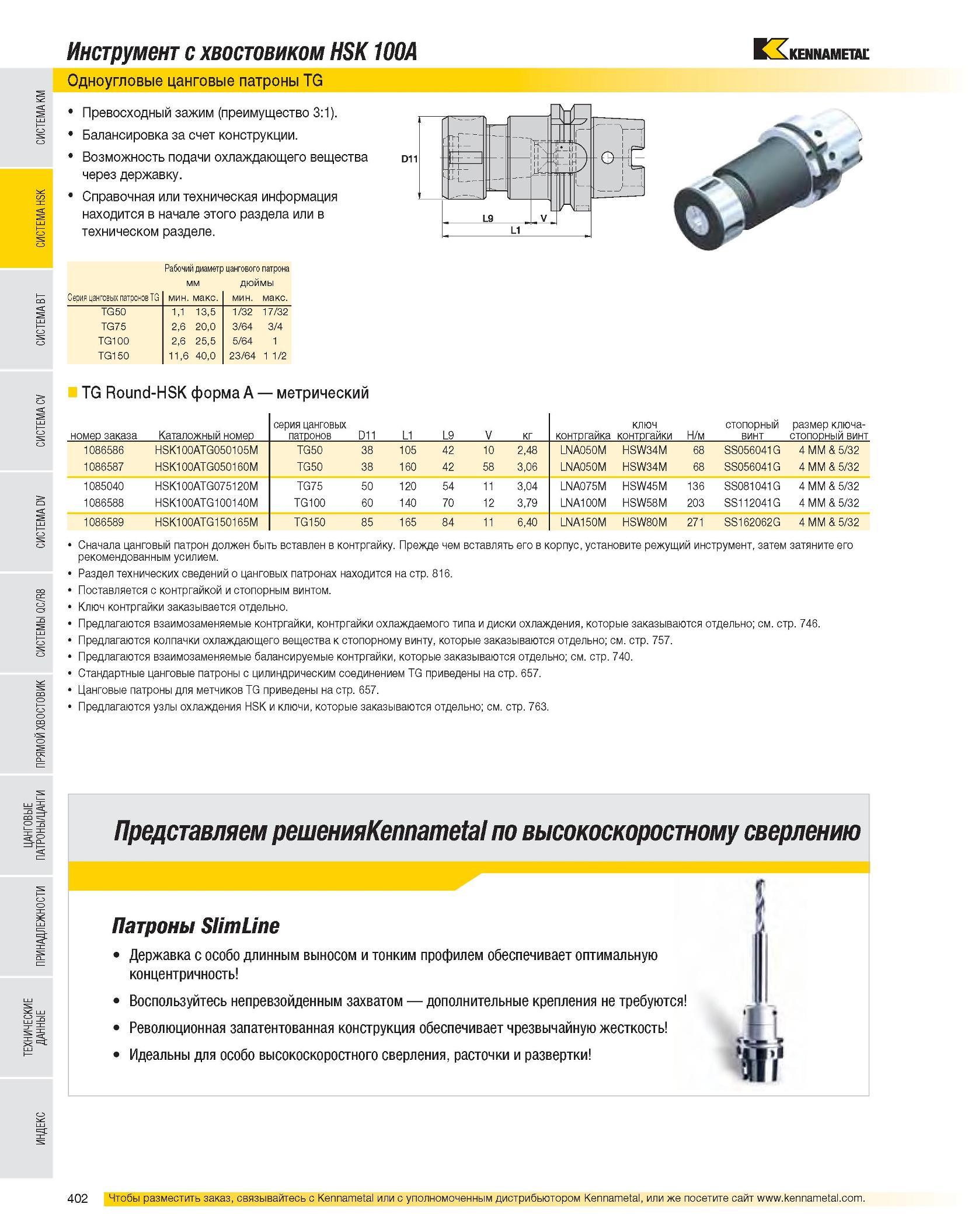

404 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.402

Каталог KENNAMETAL 2007 Системы инструмента Стр. 402 0404 Lab2u

Инструмент с хвостовиком HSK 100A Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Справочная или техническая информация находится в начале этого раздела или в техническом разделе. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG50 1,1 13,5 1/32 17/32 TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG150 11,6 40,0 23/64 1 1/2 TG Round-HSK форма A метрический номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг ка й га рг нт ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 1086586 HSK100ATG050105M TG50 38 105 42 10 2,48 LNA050M HSW34M 68 SS056041G 4 MM & 5/32 1086587 HSK100ATG050160M TG50 38 160 42 58 3,06 LNA050M HSW34M 68 SS056041G 4 MM & 5/32 1085040 HSK100ATG075120M TG75 50 120 54 11 3,04 LNA075M HSW45M 136 SS081041G 4 MM & 5/32 1086588 HSK100ATG100140M TG100 60 140 70 12 3,79 LNA100M HSW58M 203 SS112041G 4 MM & 5/32 1086589 HSK100ATG150165M TG150 85 165 84 11 6,40 LNA150M HSW80M 271 SS162062G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки, контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 746. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Предлагаются взаимозаменяемые балансируемые контргайки, которые заказываются отдельно; см. стр. 740. Стандартные цанговые патроны с цилиндрическим соединением TG приведены на стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Представляем решенияКеппате1а1 по высокоскоростному сверлению \ Патроны SlimLine , Державка с особо длинным выносом и тонким профилем обеспечивает оптимальную | концентричность 1 Воспользуйтесь непревзойденным захватом дополнительные крепления не требуются ' Революционная запатентованная конструкция обеспечивает чрезвычайную жесткость Идеальны для особо высокоскоростного сверления, расточки и развертки 11 3 1 '
