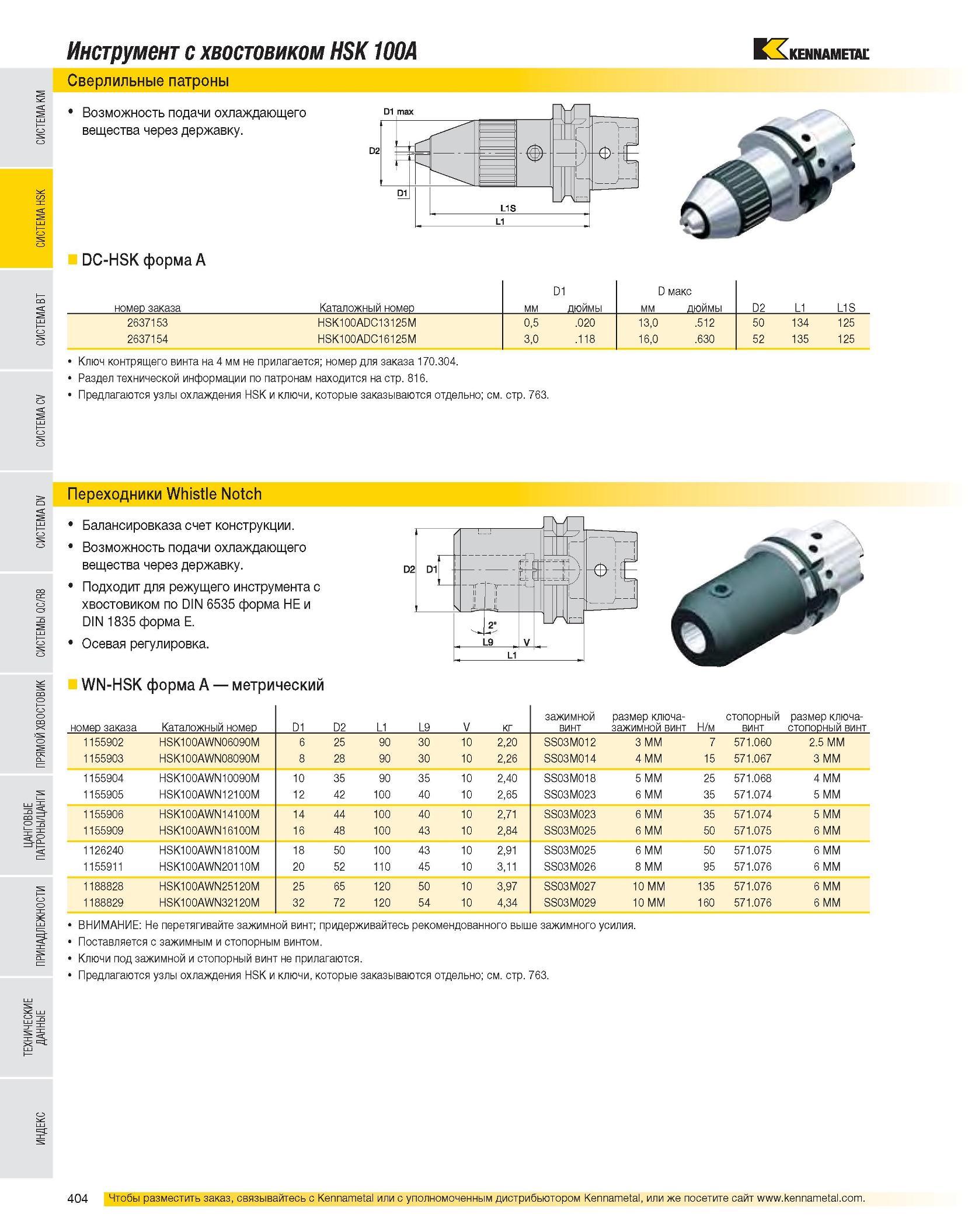

Инструмент с хвостовиком HSK 100A Сверлильные патроны Возможность подачи охлаждающего вещества через державку. DC-HSK форма A номер заказа Каталожный номер мм D1 дюймы D макс мм дюймы D2 L1 L1S 2637153 HSK100ADC13125M 0,5 .020 13,0 .512 50 134 125 2637154 HSK100ADC16125M 3,0 .118 16,0 .630 52 135 125 Ключ контрящего винта на 4 мм не прилагается; номер для заказа 170.304. Раздел технической информации по патронам находится на стр. 816. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Переходники Whistle Notch Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-HSK форма A метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1155902 HSK100AWN06090M 6 25 90 30 10 2,20 SS03M012 3 MM 7 571.060 2.5 MM 1155903 HSK100AWN08090M 8 28 90 30 10 2,26 SS03M014 4 MM 15 571.067 3 MM 1155904 HSK100AWN10090M 10 35 90 35 10 2,40 SS03M018 5 MM 25 571.068 4 MM 1155905 HSK100AWN12100M 12 42 100 40 10 2,65 SS03M023 6 MM 35 571.074 5 MM 1155906 HSK100AWN14100M 14 44 100 40 10 2,71 SS03M023 6 MM 35 571.074 5 MM 1155909 HSK100AWN16100M 16 48 100 43 10 2,84 SS03M025 6 MM 50 571.075 6 MM 1126240 HSK100AWN18100M 18 50 100 43 10 2,91 SS03M025 6 MM 50 571.075 6 MM 1155911 HSK100AWN20110M 20 52 110 45 10 3,11 SS03M026 8 MM 95 571.076 6 MM 1188828 HSK100AWN25120M 25 65 120 50 10 3,97 SS03M027 10 MM 135 571.076 6 MM 1188829 HSK100AWN32120M 32 72 120 54 10 4,34 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
