408 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.406

Каталог KENNAMETAL 2007 Системы инструмента Стр. 406 0408 Lab2u

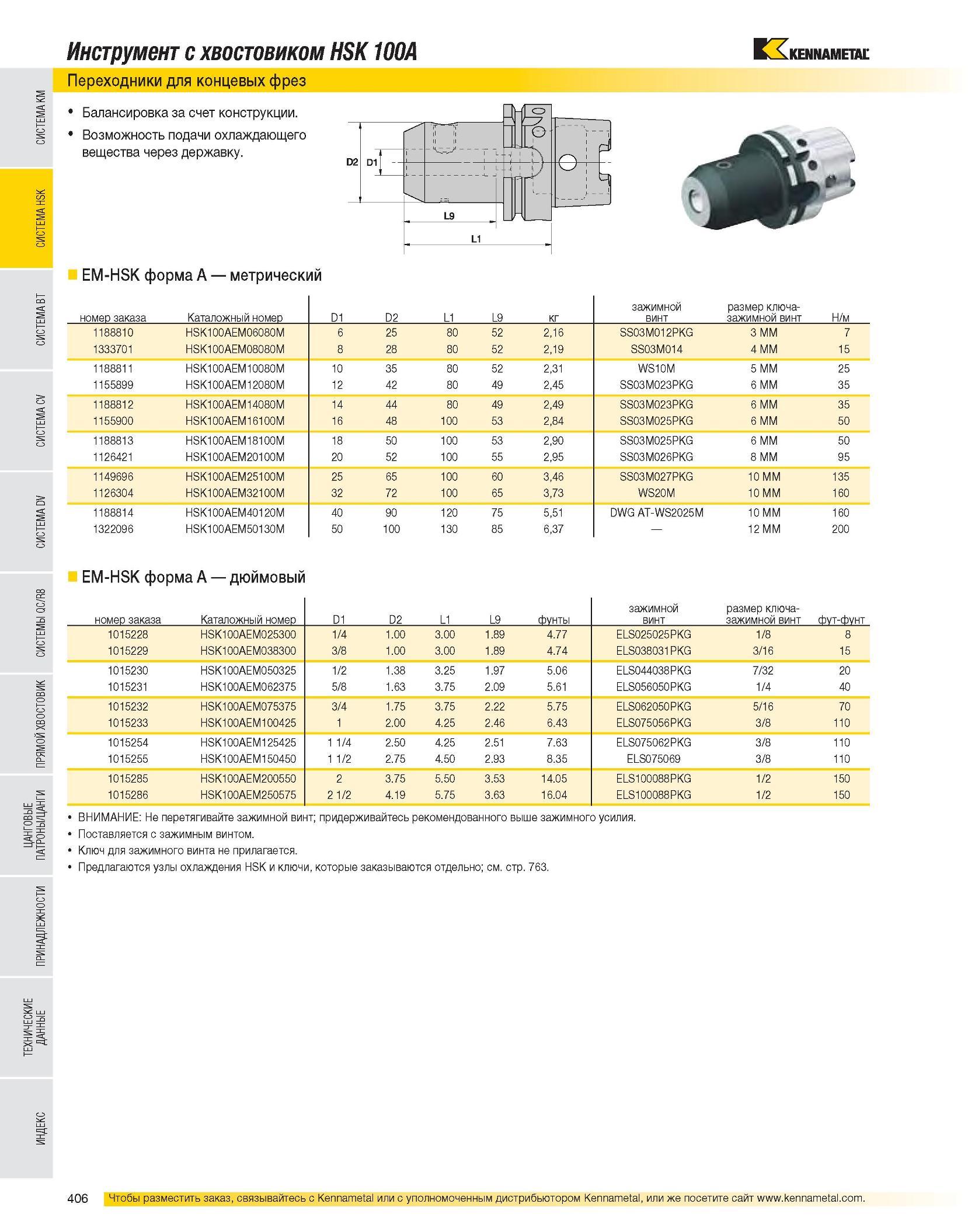

Инструмент с хвостовиком HSK 100A Переходники для концевых фрез Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. EM-HSK форма A метрический номер заказа Каталожный номер D1 D2 L1 L9 кг зажимной винт размер ключа-зажимной винт Н/м 1188810 HSK100AEM06080M 6 25 80 52 2,16 SS03M012PKG 3 MM 7 1333701 HSK100AEM08080M 8 28 80 52 2,19 SS03M014 4 MM 15 1188811 HSK100AEM10080M 10 35 80 52 2,31 WS10M 5 MM 25 1155899 HSK100AEM12080M 12 42 80 49 2,45 SS03M023PKG 6 MM 35 1188812 HSK100AEM14080M 14 44 80 49 2,49 SS03M023PKG 6 MM 35 1155900 HSK100AEM16100M 16 48 100 53 2,84 SS03M025PKG 6 MM 50 1188813 HSK100AEM18100M 18 50 100 53 2,90 SS03M025PKG 6 MM 50 1126421 HSK100AEM20100M 20 52 100 55 2,95 SS03M026PKG 8 MM 95 1149696 HSK100AEM25100M 25 65 100 60 3,46 SS03M027PKG 10 MM 135 1126304 HSK100AEM32100M 32 72 100 65 3,73 WS20M 10 MM 160 1188814 HSK100AEM40120M 40 90 120 75 5,51 DWG AT-WS2025M 10 MM 160 1322096 HSK100AEM50130M 50 100 130 85 6,37 - 12 MM 200 EM-HSK форма A дюймовый номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут-фунт 1015228 HSK100AEM025300 1/4 1.00 3.00 1.89 4.77 ELS025025PKG 1/8 8 1015229 HSK100AEM038300 3/8 1.00 3.00 1.89 4.74 ELS038031PKG 3/16 15 1015230 HSK100AEM050325 1/2 1.38 3.25 1.97 5.06 ELS044038PKG 7/32 20 1015231 HSK100AEM062375 5/8 1.63 3.75 2.09 5.61 ELS056050PKG 1/4 40 1015232 HSK100AEM075375 3/4 1.75 3.75 2.22 5.75 ELS062050PKG 5/16 70 1015233 HSK100AEM100425 1 2.00 4.25 2.46 6.43 ELS075056PKG 3/8 110 1015254 HSK100AEM125425 1 1/4 2.50 4.25 2.51 7.63 ELS075062PKG 3/8 110 1015255 HSK100AEM150450 1 1/2 2.75 4.50 2.93 8.35 ELS075069 3/8 110 1015285 HSK100AEM200550 2 3.75 5.50 3.53 14.05 ELS100088PKG 1/2 150 1015286 HSK100AEM250575 2 1/2 4.19 5.75 3.63 16.04 ELS100088PKG 1/2 150 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
