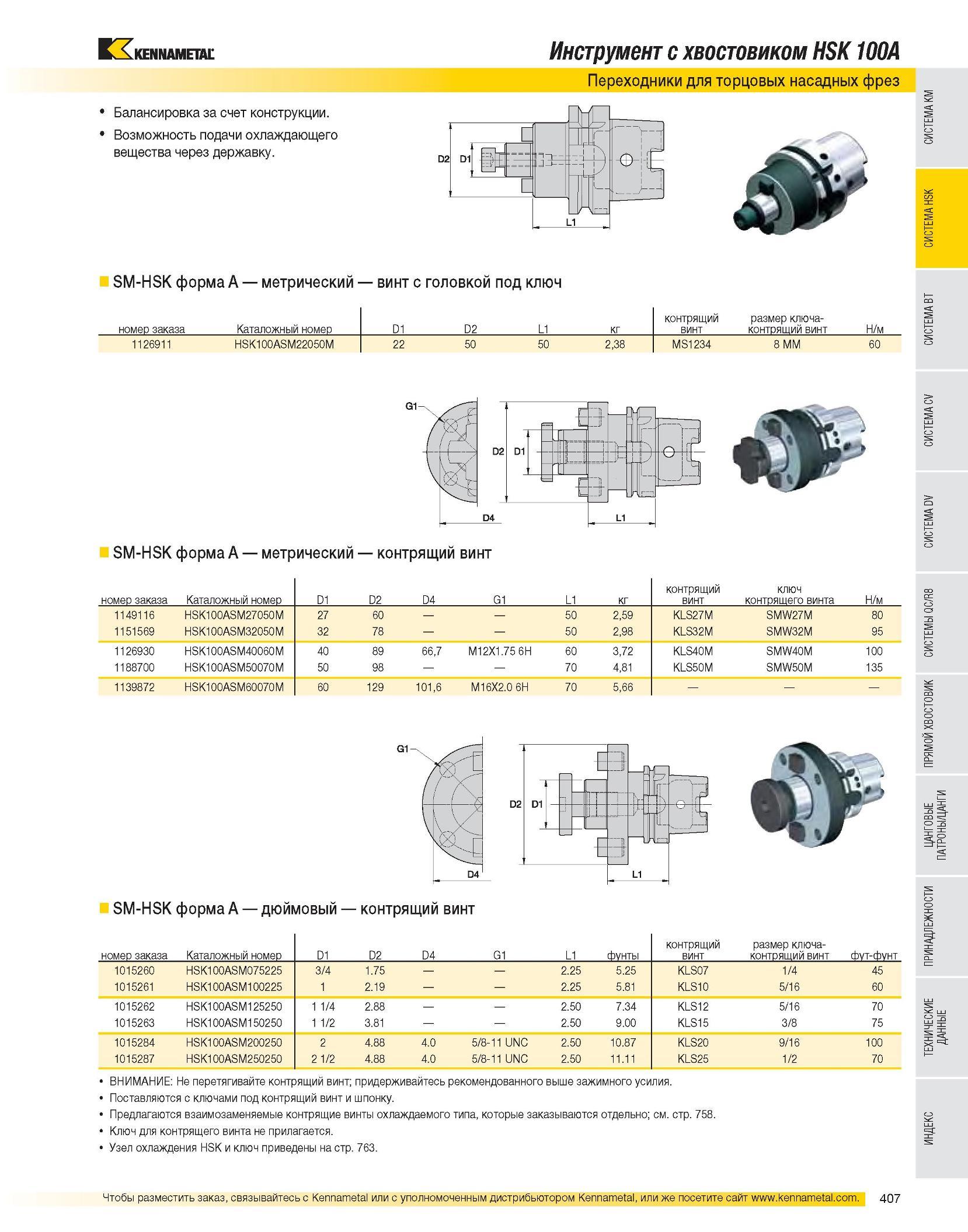

409 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.407

Каталог KENNAMETAL 2007 Системы инструмента Стр. 407 0409 Lab2u

Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком HSK 100A Переходники для торцовых насадных фрез SM-HSK форма A метрический винт с головкой под ключ номер заказа Каталожный номер D1 D2 L1 кг контрящий винт размер ключа-контрящий винт Н/м 1126911 HSK100ASM22050M 22 50 50 2,38 MS1234 8 MM 60 SM-HSK форма A метрический контрящий винт номер заказа Каталожный номер D1 D2 D4 G1 L1 кг контрящий винт ключ контрящего винта Н/м 1149116 HSK100ASM27050M 27 60 50 2,59 KLS27M SMW27M 80 1151569 HSK100ASM32050M 32 78 - 50 2,98 KLS32M SMW32M 95 1126930 HSK100ASM40060M 40 89 66,7 M12X1.75 6H 60 3,72 KLS40M SMW40M 100 1188700 HSK100ASM50070M 50 98 70 4,81 KLS50M SMW50M 135 1139872 HSK100ASM60070M 60 129 101,6 M16X2.0 6H 70 5,66 SM-HSK форма A дюймовый контрящий винт номер заказа Каталожный номер D1 D2 D4 G1 L1 фунты контрящий винт размер ключа-контрящий винт фут-фунт 1015260 HSK100ASM075225 3/4 1.75 2.25 5.25 KLS07 1/4 45 1015261 HSK100ASM100225 1 2.19 2.25 5.81 KLS10 5/16 60 1015262 HSK100ASM125250 1 1/4 2.88 2.50 7.34 KLS12 5/16 70 1015263 HSK100ASM150250 1 1/2 3.81 2.50 9.00 KLS15 3/8 75 1015284 HSK100ASM200250 2 4.88 4.0 5/8-11 UNC 2.50 10.87 KLS20 9/16 100 1015287 HSK100ASM250250 2 1/2 4.88 4.0 5/8-11 UNC 2.50 11.11 KLS25 1/2 70 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763.
