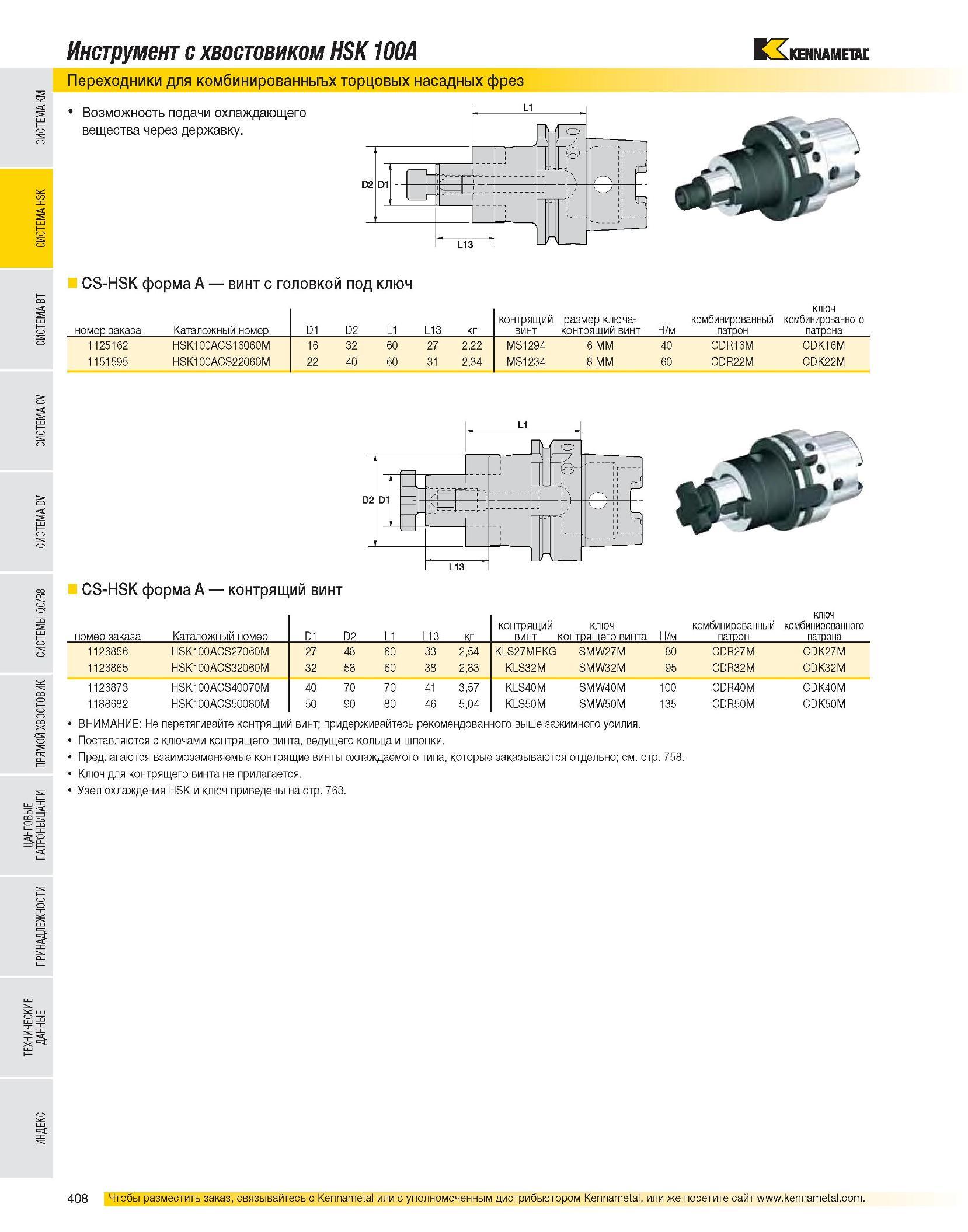

Инструмент с хвостовиком HSK 100A Переходники для комбинированные торцовых насадных фрез Возможность подачи охлаждающего вещества через державку. CS-HSK форма A винт с головкой под ключ номер заказа Каталожный номер D1 D2 L1 L13 кг контрящий винт размер ключа-контрящий винт Н/м комбинированный патрон ключ комбинированного патрона 1125162 HSK100ACS16060M 16 32 60 27 2,22 MS1294 6 MM 40 CDR16M CDK16M 1151595 HSK100ACS22060M 22 40 60 31 2,34 MS1234 8 MM 60 CDR22M CDK22M CS-HSK форма A контрящий винт номер заказа Каталожный номер D1 D2 L1 L13 кг контрящий винт ключ контрящего винта Н/м комбинированный патрон ключ комбинированного патрона 1126856 HSK100ACS27060M 27 48 60 33 2,54 KLS27MPKG SMW27M 80 CDR27M CDK27M 1126865 HSK100ACS32060M 32 58 60 38 2,83 KLS32M SMW32M 95 CDR32M CDK32M 1126873 HSK100ACS40070M 40 70 70 41 3,57 KLS40M SMW40M 100 CDR40M CDK40M 1188682 HSK100ACS50080M 50 90 80 46 5,04 KLS50M SMW50M 135 CDR50M CDK50M ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами контрящего винта, ведущего кольца и шпонки. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763.
