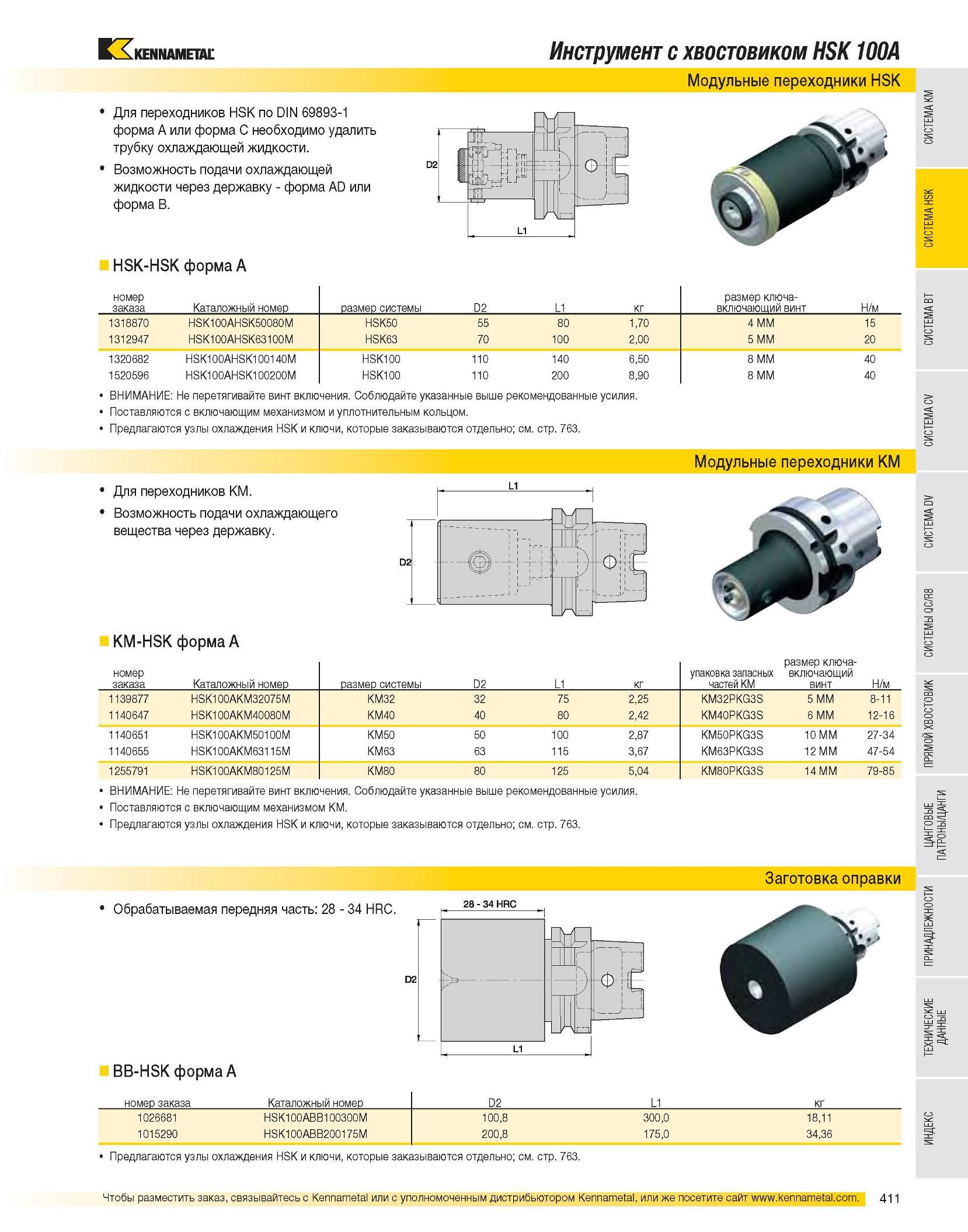

Инструмент с хвостовиком HSK 100A Модульные переходники HSK Для переходников HSK по DIN 69893-1 форма A или форма C необходимо удалить трубку охлаждающей жидкости. Возможность подачи охлаждающей жидкости через державку - форма AD или форма B. HSK-HSK форма A номер заказа Каталожный номер размер системы D2 L1 кг размер ключа-включающий винт Н/м 1318870 HSK100AHSK50080M HSK50 55 80 1,70 4 MM 15 1312947 HSK100AHSK63100M HSK63 70 100 2,00 5 MM 20 1320682 HSK100AHSK100140M HSK100 110 140 6,50 8 MM 40 1520596 HSK100AHSK100200M HSK100 110 200 8,90 8 MM 40 ВНИМАНИЕ: Не перетягивайте винт включения. Соблюдайте указанные выше рекомендованные усилия. Поставляются с включающим механизмом и уплотнительным кольцом. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Для переходников KM. Возможность подачи охлаждающего вещества через державку. KM-HSK форма A номер заказа Каталожный номер размер системы D2 L1 кг упаковка запасных частей KM размер ключа-включающий винт Н/м 1139877 HSK100AKM32075M KM32 32 75 2,25 KM32PKG3S 5 MM 8-11 1140647 HSK100AKM40080M KM40 40 80 2,42 KM40PKG3S 6 MM 12-16 1140651 HSK100AKM50100M KM50 50 100 2,87 KM50PKG3S 10 MM 27-34 1140655 HSK100AKM63115M KM63 63 115 3,67 KM63PKG3S 12 MM 47-54 1255791 HSK100AKM80125M KM80 80 125 5,04 KM80PKG3S 14 MM 79-85 Модульные переходники KM ВНИМАНИЕ: Не перетягивайте винт включения. Соблюдайте указанные выше рекомендованные усилия. Поставляются с включающим механизмом KM. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763. Заготовка оправки Обрабатываемая передняя часть: 28 - 34 HRC. BB-HSK форма A номер заказа Каталожный номер D2 L1 кг 1026681 HSK100ABB100300M 100,8 300,0 18,11 1015290 HSK100ABB200175M 200,8 175,0 34,36 Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
