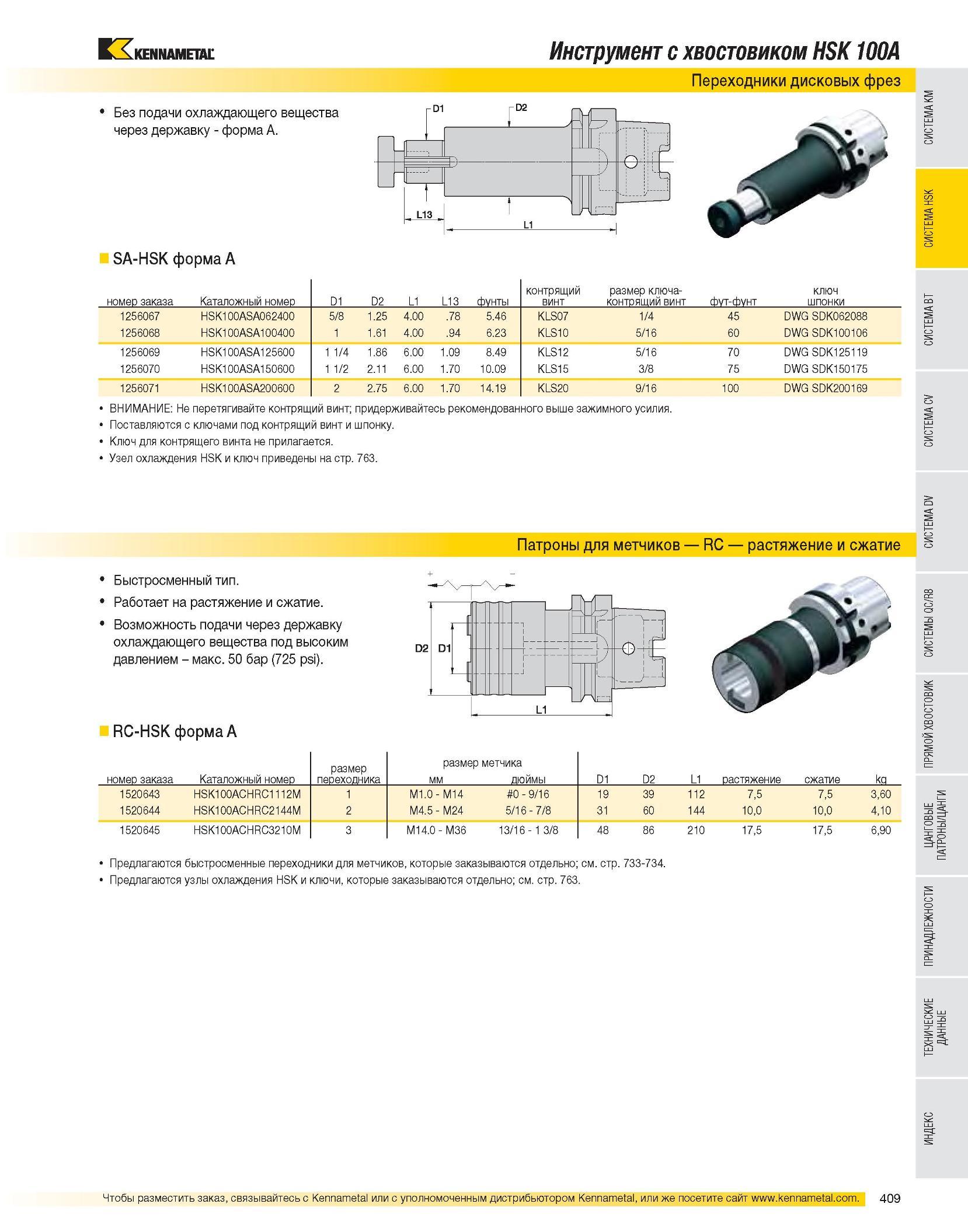

Инструмент с хвостовиком HSK 100A Переходники дисковых фрез Без подачи охлаждающего вещества через державку - форма A. SA-HSK форма A номер заказа Каталожный номер D1 D2 L1 L13 фунты контрящий винт размер ключа-контрящий винт фут-фунт ключ шпонки 1256067 HSK100ASA062400 5/8 1.25 4.00 .78 5.46 KLS07 1/4 45 DWG SDK062088 1256068 HSK100ASA100400 1 1.61 4.00 .94 6.23 KLS10 5/16 60 DWG SDK100106 1256069 HSK100ASA125600 1 1/4 1.86 6.00 1.09 8.49 KLS12 5/16 70 DWG SDK125119 1256070 HSK100ASA150600 1 1/2 2.11 6.00 1.70 10.09 KLS15 3/8 75 DWG SDK150175 1256071 HSK100ASA200600 2 2.75 6.00 1.70 14.19 KLS20 9/16 100 DWG SDK200169 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Ключ для контрящего винта не прилагается. Узел охлаждения HSK и ключ приведены на стр. 763. Патроны для метчиков RC растяжение и сжатие Быстросменный тип. Работает на растяжение и сжатие. Возможность подачи через державку охлаждающего вещества под высоким давлением - макс. 50 бар (725 psi). RC-HSK форма A размер размер метчика номер заказа Каталожный номер переходника мм дюймы D1 D2 L1 растяжение сжатие кя 1520643 HSK100ACHRC1112M 1 M1.0 - M14 #0 - 9/16 19 39 112 7,5 7,5 3,60 1520644 HSK100ACHRC2144M 2 M4.5 - M24 5/16 - 7/8 31 60 144 10,0 10,0 4,10 1520645 HSK100ACHRC3210M 3 M14.0 - M36 13/16 - 1 3/8 48 86 210 17,5 17,5 6,90 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр. 733-734. Предлагаются узлы охлаждения HSK и ключи, которые заказываются отдельно; см. стр. 763.
