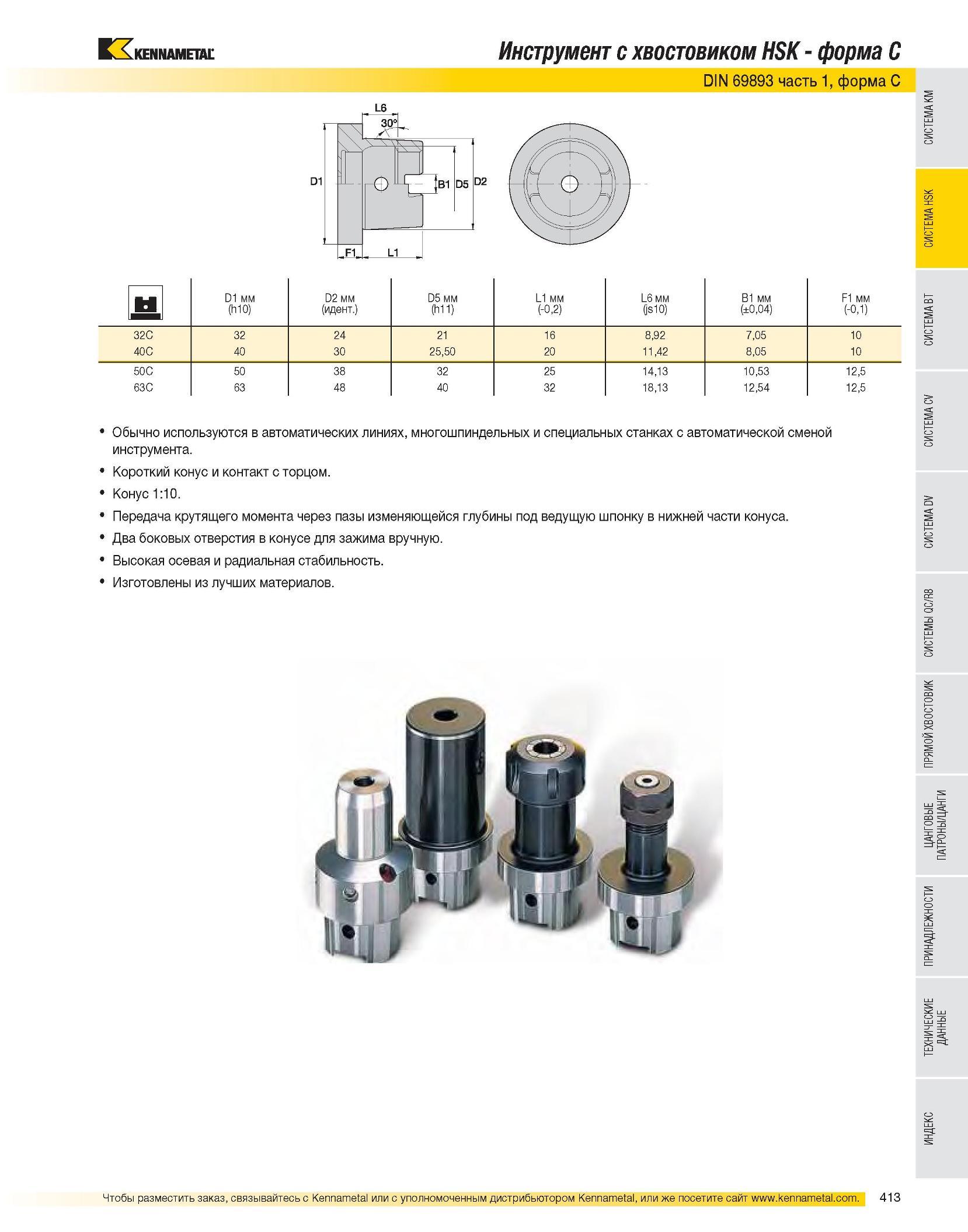

Инструмент с хвостовиком HSK - форма C DIN 69893 часть 1, форма C D1 мм D2 мм D5 мм L1 мм L6 мм B1 мм F1 мм (h10) (идент.) (h11) (-0,2) (js10) (±0,04) (-0,1) 32C 32 24 21 16 8,92 7,05 10 40C 40 30 25,50 20 11,42 8,05 10 50C 50 38 32 25 14,13 10,53 12,5 63C 63 48 40 32 18,13 12,54 12,5 Обычно используются в автоматических линиях, многошпиндельных и специальных станках с автоматической сменой инструмента. Короткий конус и контакт с торцом. Конус 1:10. Передача крутящего момента через пазы изменяющейся глубины под ведущую шпонку в нижней части конуса. Два боковых отверстия в конусе для зажима вручную. Высокая осевая и радиальная стабильность. Изготовлены из лучших материалов.
