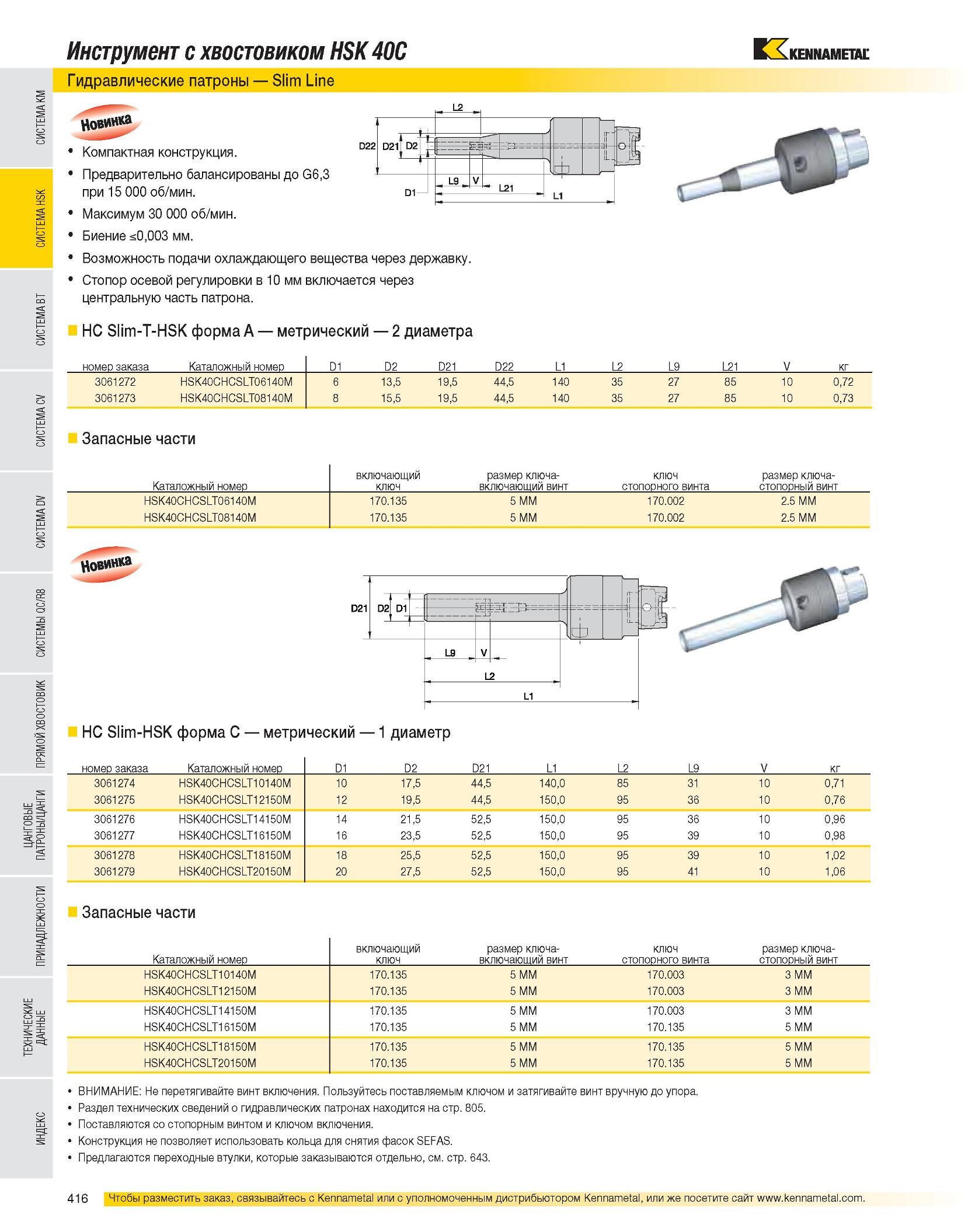

Инструмент с хвостовиком HSK 40C Гидравлические патроны Slim Line Компактная конструкция. Предварительно балансированы до G6,3 при 15 000 об/мин. Максимум 30 000 об/мин. Биение <0,003 мм. Возможность подачи охлаждающего вещества через державку. Стопор осевой регулировки в 10 мм включается через центральную часть патрона. HC Slim-T-HSK форма A метрический 2 диаметра номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V кг 3061272 HSK40CHCSLT06140M 6 13,5 19,5 44,5 140 35 27 85 10 0,72 3061273 HSK40CHCSLT08140M 8 15,5 19,5 44,5 140 35 27 85 10 0,73 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт HSK40CHCSLT06140M 170.135 5 MM 170.002 2.5 MM HSK40CHCSLT08140M 170.135 5 MM 170.002 2.5 MM HC Slim-HSK форма C метрический 1 диаметр номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг 3061274 HSK40CHCSLT10140M 10 17,5 44,5 140,0 85 31 10 0,71 3061275 HSK40CHCSLT12150M 12 19,5 44,5 150,0 95 36 10 0,76 3061276 HSK40CHCSLT14150M 14 21,5 52,5 150,0 95 36 10 0,96 3061277 HSK40CHCSLT16150M 16 23,5 52,5 150,0 95 39 10 0,98 3061278 HSK40CHCSLT18150M 18 25,5 52,5 150,0 95 39 10 1,02 3061279 HSK40CHCSLT20150M 20 27,5 52,5 150,0 95 41 10 1,06 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт HSK40CHCSLT10140M 170.135 5 MM 170.003 3 MM HSK40CHCSLT12150M 170.135 5 MM 170.003 3 MM HSK40CHCSLT14150M 170.135 5 MM 170.003 3 MM HSK40CHCSLT16150M 170.135 5 MM 170.135 5 MM HSK40CHCSLT18150M 170.135 5 MM 170.135 5 MM HSK40CHCSLT20150M 170.135 5 MM 170.135 5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643.
