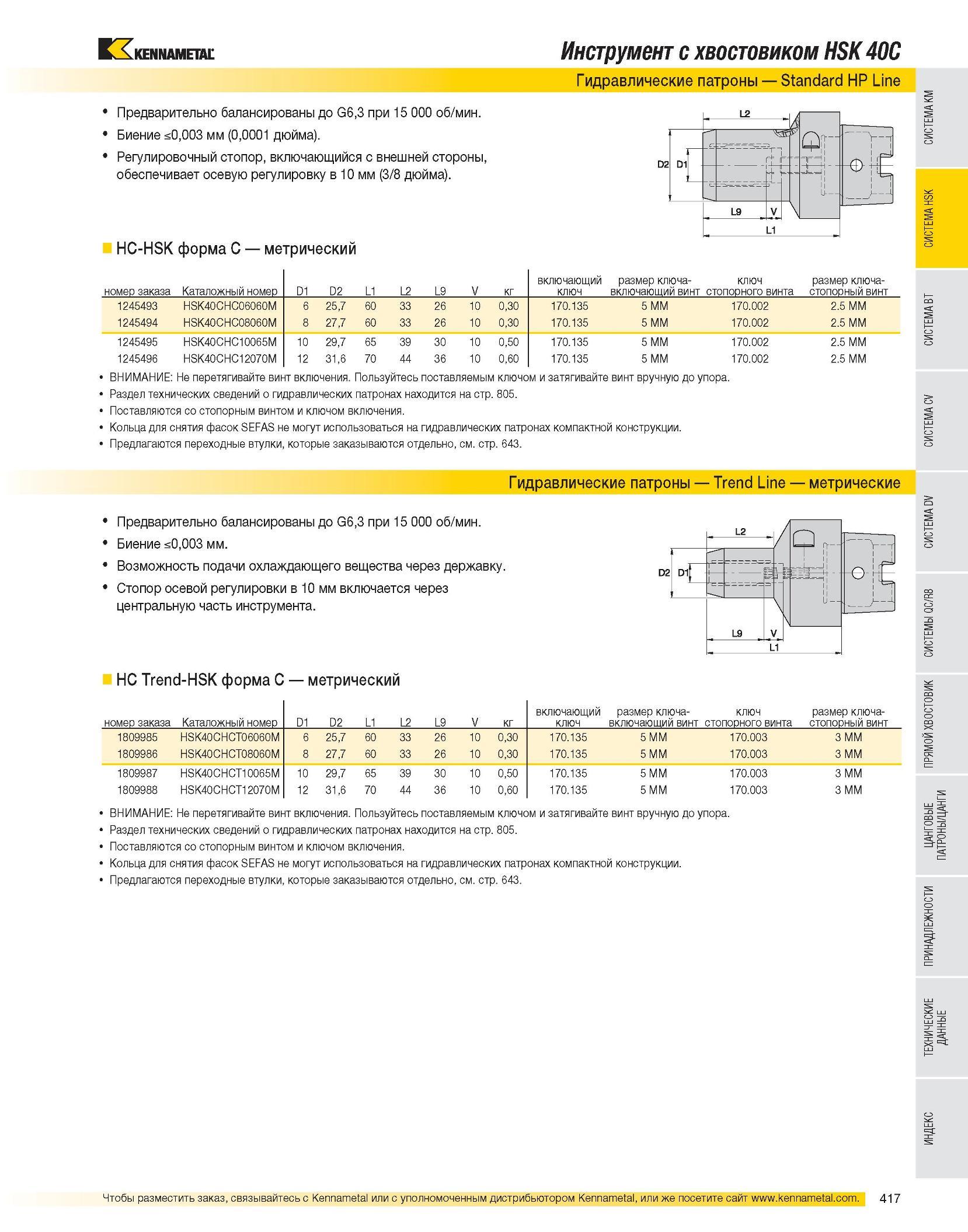

Инструмент с хвостовиком HSK 40C Гидравлические патроны Standard HP Line Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-HSK форма C метрический номер заказа Каталожный номер D1 D2 L1 L2 L9 V кг включающий ключ размер ключа- ключ включающий винт стопорного винта размер ключа-стопорный винт 1245493 HSK40CHC06060M 6 25,7 60 33 26 10 0,30 170.135 5 MM 170.002 2.5 MM 1245494 HSK40CHC08060M 8 27,7 60 33 26 10 0,30 170.135 5 MM 170.002 2.5 MM 1245495 HSK40CHC10065M 10 29,7 65 39 30 10 0,50 170.135 5 MM 170.002 2.5 MM 1245496 HSK40CHC12070M 12 31,6 70 44 36 10 0,60 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643. Гидравлические патроны Trend Line метрические Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм. Возможность подачи охлаждающего вещества через державку Стопор осевой регулировки в 10 мм включается через центральную часть инструмента. HC Trend-HSK форма C метрический номер заказа Каталожный номер D1 D2 L1 L2 L9 V кг включающий ключ размер ключа- ключ включающий винт стопорного винта размер ключа-стопорный винт 1809985 HSK40CHCT06060M 6 25,7 60 33 26 10 0,30 170.135 5 MM 170.003 3 MM 1809986 HSK40CHCT08060M 8 27,7 60 33 26 10 0,30 170.135 5 MM 170.003 3 MM 1809987 HSK40CHCT10065M 10 29,7 65 39 30 10 0,50 170.135 5 MM 170.003 3 MM 1809988 HSK40CHCT12070M 12 31,6 70 44 36 10 0,60 170.135 5 MM 170.003 3 MM ВНИМАНИЕ: Не перетягивайте винт включения. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются со стопорным винтом и ключом включения. Кольца для снятия фасок SEFAS не могут использоваться на гидравлических патронах компактной конструкции. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643.
