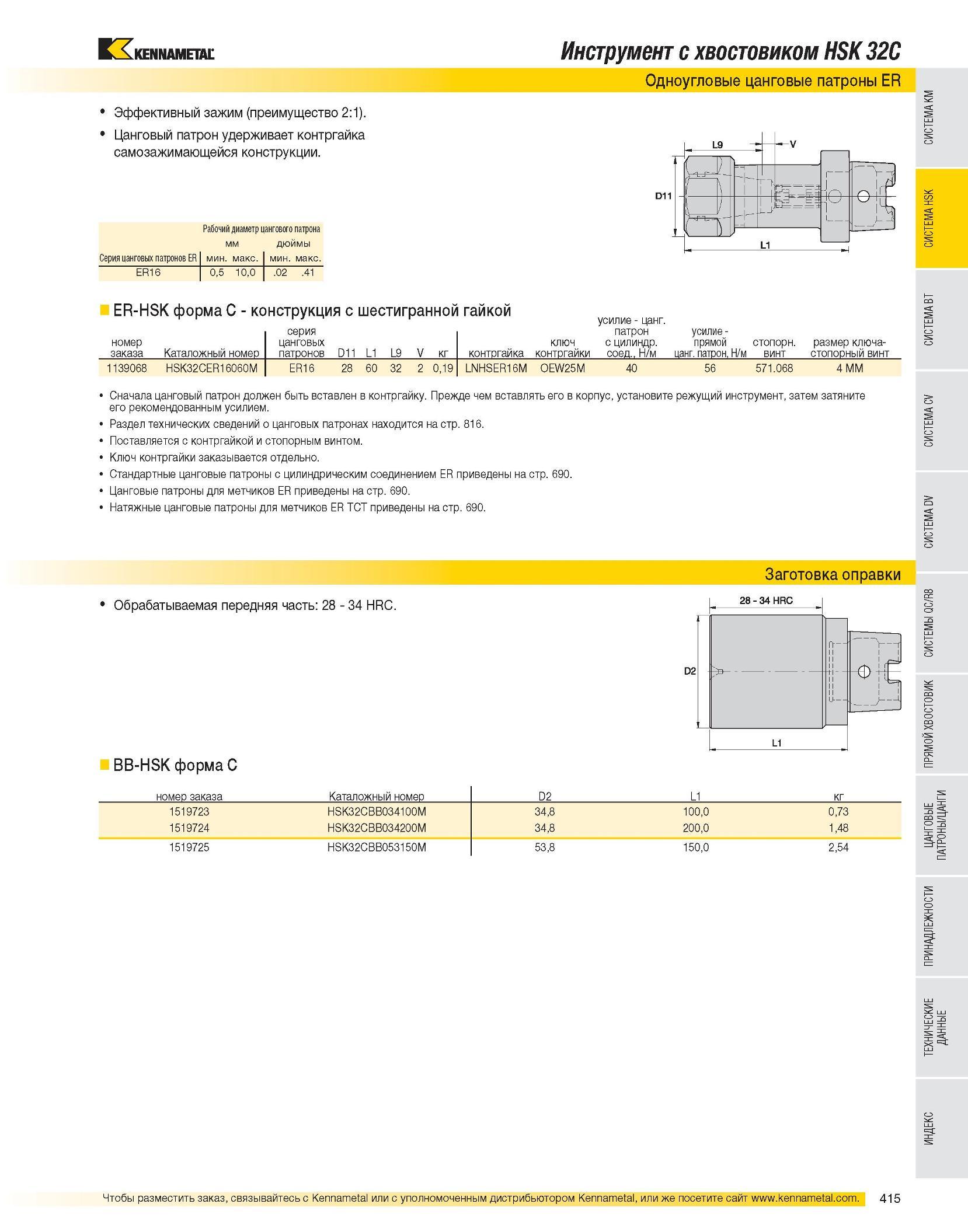

Инструмент с хвостовиком HSK 32C Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Цанговый патрон удерживает контргайка самозажимающейся конструкции. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER-HSK форма C - конструкция с шестигранной гайкой усилие - цанг. номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки патрон с цилиндр. соед., Н/м усилие -прямой цанг. патрон, Н/м стопорн. винт размер ключа-стопорный винт 1139068 HSK32CER16060M ER16 28 60 32 2 0,19 LNHSER16M OEW25M 40 56 571.068 4 MM Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Обрабатываемая передняя часть: 28 - 34 HRC. Заготовка оправки BB-HSK форма C номер заказа Каталожный номер D2 L1 кг 1519723 HSK32CBB034100M 34,8 100,0 0,73 1519724 HSK32CBB034200M 34,8 200,0 1,48 1519725 HSK32CBB053150M 53,8 150,0 2,54
