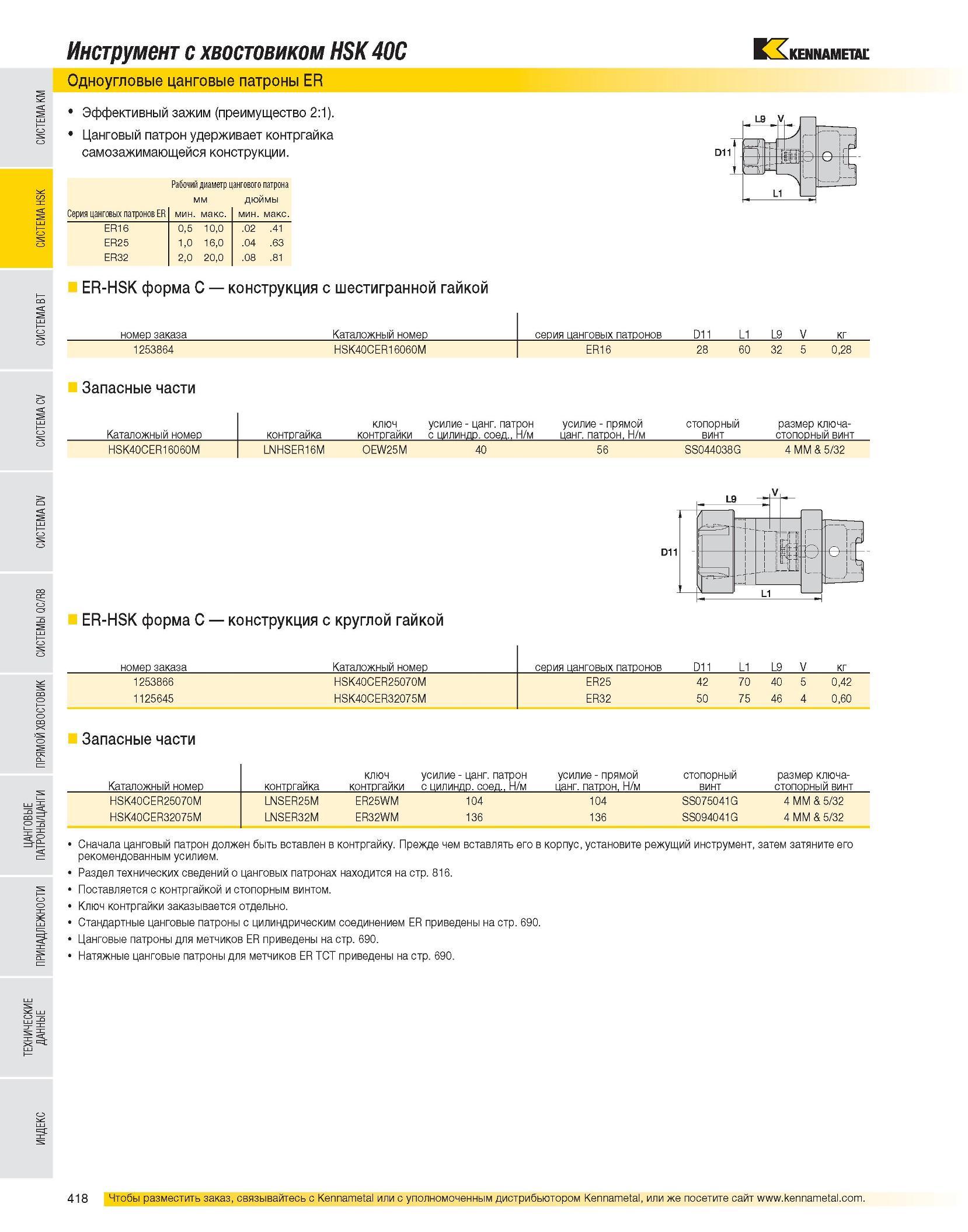

Инструмент с хвостовиком HSK 40C Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Цанговый патрон удерживает контргайка самозажимающейся конструкции. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER-HSK форма C конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1253864 HSK40CER16060M ER16 28 60 32 5 0,28 Запасные части Каталожный номер контргайка ключ усилие - цанг. пат контргайки с цилиндр. соед., рон усилие - прямой Н/м цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт HSK40CER16060M LNHSER16M OEW25M 40 56 SS044038G 4 MM & 5/32 ER-HSK форма C конструкция с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1253866 HSK40CER25070M ER25 42 70 40 5 0,42 1125645 HSK40CER32075M ER32 50 75 46 4 0,60 Запасные части Каталожный номер контргайка ключ контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт HSK40CER25070M LNSER25M ER25WM 104 104 SS075041G 4 MM & 5/32 HSK40CER32075M LNSER32M ER32WM 136 136 SS094041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690.
