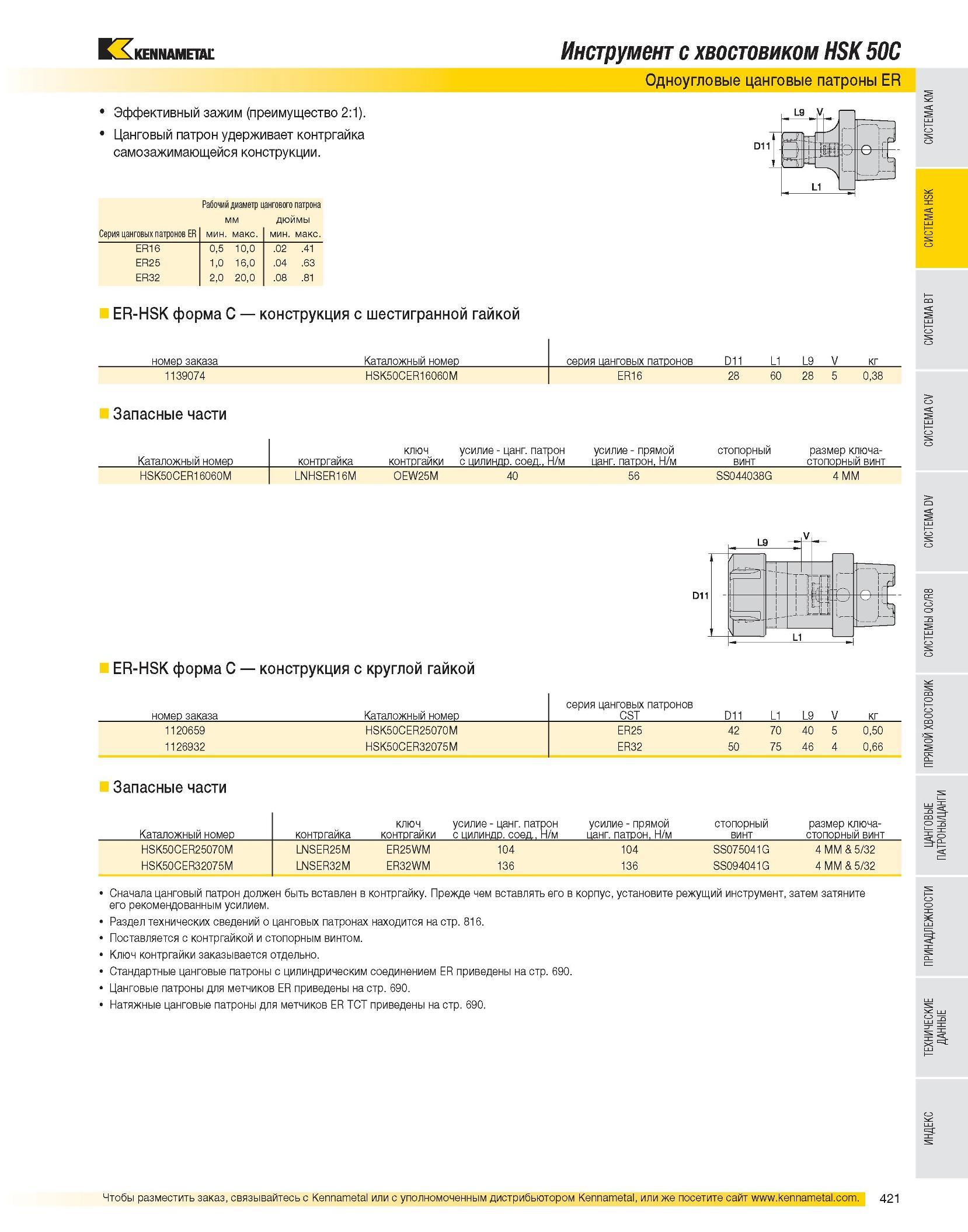

423 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.421

Каталог KENNAMETAL 2007 Системы инструмента Стр. 421 0423 Lab2u

Эффективный зажим (преимущество 2:1). Цанговый патрон удерживает контргайка самозажимающейся конструкции. Инструмент с хвостовиком HSK 50C Одноугловые цанговые патроны ER Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER-HSK форма C конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1139074 HSK50CER16060M ER16 28 60 28 5 0,38 Запасные части Каталожный номер контргайка ключ усилие - цанг. пат контргайки с цилиндр. соед., рон усилие - прямой Н/м цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт HSK50CER16060M LNHSER16M OEW25M 40 56 SS044038G 4 MM ER-HSK форма C конструкция с круглой гайкой номер заказа Каталожный номер серия цанговых патронов CST D11 L1 L9 V кг 1120659 HSK50CER25070M ER25 42 70 40 5 0,50 1126932 HSK50CER32075M ER32 50 75 46 4 0,66 Запасные части Каталожный номер контргайка ключ контргайки усилие - цанг. патрон с цилиндр. соед., Н/м усилие - прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт HSK50CER25070M LNSER25M ER25WM 104 104 SS075041G 4 MM & 5/32 HSK50CER32075M LNSER32M ER32WM 136 136 SS094041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690.
